А что делать, если снег, слежавшийся и его много, настолько что проехать не может даже Нива? Ну, или нужно провести по нечищеной дороге отряд недоприводных автомобилей? Снег нужно расчистить. Идеально было бы соорудить снегошинкователь с приводом от шкива коленвала, но это достаточно сложная конструкция, а для начала простой снежный отвал.

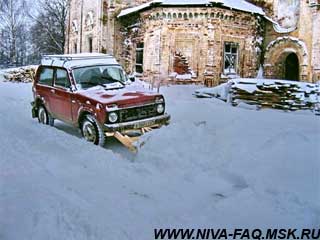

За основу я решил взять 4-миллиметровый алюминиевый лист, ведь надо чтобы им могла оперировать одна мужская особь среднего размера. В смысле установить на Ниву - снять с Нивы. Лист был погнут примерно таким радиусом как на снегоочистительных ЗИЛах, снизу уголком привинчены плотные резинки, а сам лист укреплён гнутым уголком по радиусу. Конструкция крепежа тоже выполнена из уголковых растяжек, обеспечивающих необходимый наклон отвала и угол по отношению к оси автомобиля. Эта конструкция крепится болтами к буксировочным проушинам. Верхним креплением является специальный кронштейн, привинченный к бамперу. В нём имеются отверстия для верхней головки амортизатора, отвечающего за положение отвала по высоте. При наезде на кочку амортизатор сжимается и позволяет отвалу подняться. При сдвигании снега жесткости амортизатора хватает для фиксации отвала в нижнем положении. Кронштейн амортизатора имеет 3 пары отверстий для регулировки нижнего положения отвала.

Честно говоря, я не был уверен что 4-миллиметровый алюминий может выдержать нагрузки при сдвигании снега. Однако испытания отвала как раз попали на оттепель, и снег был мокрый и тяжёлый, отвал прекрасно с ним справлялся.

MOHCTPOXOD, 16.02.03. Взято с сайта http://www.mzma.net/m/avto/niva.php с разрешения автора.

* * *

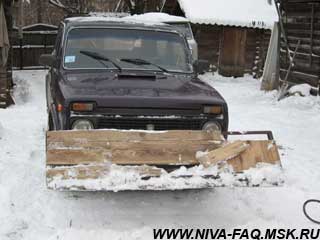

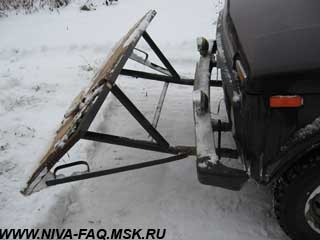

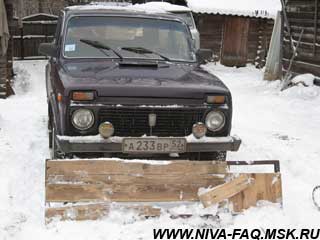

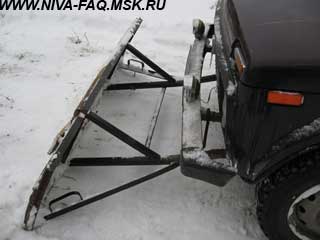

Предлагаю вашему вниманию свою конструкцию снежного отвала, используемого мной уже более 10 лет. Нож отвала изготовлен из стального уголка 40, первоначально зашитый доской дюймовкой. Нож соединяется с автомобилем посредством рамы, изготовленной из трубы 1 ?" (первоначально была 1 ?") - в общем, какая есть, с перемычками и растяжками из того же уголка. Проушины крепления изготовлены из старых буксирных проушин от НИВЫ.

Нож закреплен на раме с наклоном в сторону автомобиля, с тем, чтобы выгребаемый снег увеличивал прижимное усилие. Первоначально на ноже снизу была закреплена доска в виде лыжи, но с ней снег сильнее утрамбовывается и хуже выгребается, так что через некоторое время при чистом дворе встала проблема закрыть ворота.

Отвал крепится за буксирные проушины автомобиля при помощи одного длинного стального прутка Ф18 с резьбовыми концами для гаек. Для закрепления отвала в поднятом положении используется крюк (или два) из куска арматуры. На одном крюке - движение назад, маневры, на двух - поездка в гараж (~2км в одну сторону по дороге). Для подъема отвала в транспортное положение были приварены ручки, но как показала практика, не совсем удачно. Поднимать отвал за верхний край ножа оказалось значительно удобнее.

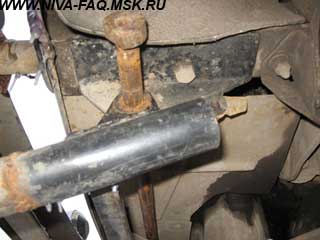

При эксплуатации совершенно необходимое условие - изготовление новых буксирных проушин автомобиля! В первый год использования отвала я смял передние лонжероны стандартными проушинами. Усиление проушин уголком 40 эффекта не дало. В настоящее время установлены проушины, изготовленные из уголка 75 длинной 200-220 мм (длина свободной части лонжерона). В трубы бампера вварены проставки для предотвращения их деформации болтами крепления и обрыва закладной гайки лонжерона.

Основным условием успешной работы является отсутствие "подснежников" - бордюров, вмерзших кирпичей, бутылок и т.п. . (Не могу сказать, как у МОНСТРОХОДА, но мой отвал на таких препятствиях подниматься не желает!) При ударе о такое препятствие происходит деформация (изгиб) труб рамы, и количество и сила ударов определяют периодичность ремонта отвала

ПОДЧЕРКИВАЮ: именно отвала, а не автомобиля!

Кстати, слежавшийся сугроб вполне можно сдвинуть с удара. Обычно я двигаю его частями ~ 15 - 20см с одного из краев. При этом отвал и автомобиль чувствуют себя вполне удовлетворительно. За весь срок эксплуатации отвал ремонтировал серьезно - 1 раз, и по мелочи - раза 4, автомобиль - 1 раз! (Помял лонжероны и оборвал закладную гайку лонжерона - до изготовления самодельных проушин и установки проставок в трубы бампера). При этом 90% повреждений произошли из за ударов о бордюры при очистке дорожки от дома до проезжей части.

В настоящее время обдумываю установку в раму предохранителя в виде пластины с петлей и шпонкой, чтобы при сильном ударе происходил обрыв шпонки, а не изгиб труб рамы.

Далеко таскать такую конструкцию конечно лучше вдвоем, но протащить 5 - 10 м и прицепить к автомобилю - без проблем.

RAN, 05.12.07.

Дополнение от 24.11.08, автор Dik.

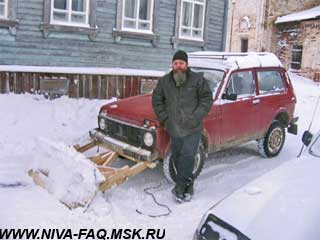

Особой конструкции нет. Долго думал как лучше прикрепить. Оказалось лучшем всего веревкой 8 мм к бамперу в двух местах у труб. При случайном наезде на что- то под снегом удар не такой сильный - веревки амортизируют. Но, понятно, что ездить надо потише - 1 пониженная. Сама лопата деревянная, внизу по кромке полоса железа 4 мм толщиной и 25 мм шириной. Пользую третью зиму.

Сам принцип работы: вперед гребем, назад отъезжаем - снег остается. Вперед можно с поворотом, но не очень крутым. А еще у лопаты снизу как бы площадка или лыжа из доски, которая не дает лопате зарываться. Все углы - опытным путем.
