 Выключатель массы
 Авторы Retrain, SHVV, george, ~Delfin~

Используемые материалы:

1. выключатель массы Sparco;
2. провода сечением 35 мм2 (около 2 м);
3. обжимные разъемы под провода;
4. уплотнительная резинка с "зубильного" зеркала;
5. пистолет с термоклеем;
6. свинцовая обжимная клемма аккумулятора.

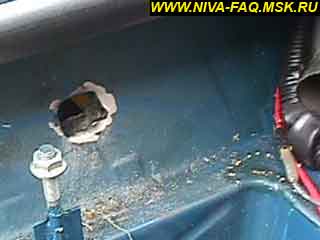

Демонтировал стандартную проводку массы. В районе посадочного места аккумулятора высверлил дыру - она попала точно в бардачок:

В качестве уплотнительной резинки использовал резинку от зубильного зеркала. Предварительно обработал края дырки антикором, пропустил через нее провода прямой и обратный и тщательно залил дыру термоклеем. Наличие проводов в бардачке на объеме не сказалось, весьма аккуратно уместились внутри без всяких стяжек и креплений.

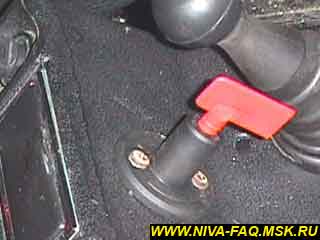

Выключатель массы врезал на пластиковую панель в районе пепельницы, дабы выключатель был доступен как водителю, так и штурману, мало ли что:

Стандартный провод массы имеет сечение (на взгляд) 16 мм2. БОльшая (около 2 м) длина проводов скомпенсирована бОльшим же сечением.

Свинцовые клеммы были куплены на рынке по цене 30 р. пара. Отверстие как раз подошло, чтобы зажать в нем конец провода 35 мм2 (зажимался провод просто в тисках).

Retrain, 21.09.03.

Напоминания от Ведущего FAQ.

Если в машине есть какой-либо прибор типа бортового компьютера или электронного тахометра с часами - установки в них придется восстанавливать, а время ставить заново.

Если противоугонная система имеет автономную сирену - она при выключении массы начнет орать.

Инжекторным нивоводам нужно помнить, что отключая массу, вы отключаете и питание контроллера. При этом вся накопленная в нем информация - сотрется.

Поэтому выключатель массы следует использовать только в аварийных случаях.

Не помню, как у свинцовых клемм, но у латунных силовые провода пропаяны. У обжатого контакта со временем из-за коррозии переходное сопротивление может значительно возрасти. Для стартерного тока оно может оказаться весьма существенным. Поэтому рекомендую хорошо смазать все опрессованные заделки проводов хотя бы литолом и периодически проверять и возобновлять смазку.

ALER.

* * *

Установка автоматического включателя массы
(Только тем, кто любит комфорт)

Схема подключения Упрощенная схема подключения
1. Клеммы АКБ.
2. Нагрузка неотключаемая.
3. Включатель массы.
4. Блок предохранителей в моторном отсеке.
5. Геркон в салоне.
6. Блок предохранителей в салоне (штатный).
7. Дополнительное реле.
Показанное зеленым цветом при варианте с герконом исключить.
1. Клеммы АКБ.
2. Предохранитель до 10 А.
3. Включатель массы.
4. кнопка в салоне.
5. Блок предохранителей в салоне.
Данная схема для людей пунктуальных, т. к. при попытке включить зажигание при отключенной массе сразу произойдет выгорание предохранителя. Предохранитель рассчитывается исходя из полной нагрузки приемника, сигнализации и т. п. +2А.

Материалы необходимые для работы.

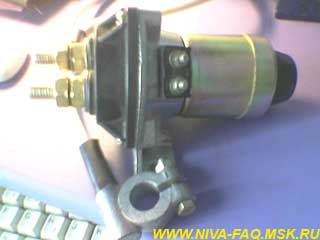

1. Газелевский включатель массы, провод подключения аккумулятора с клеммой:

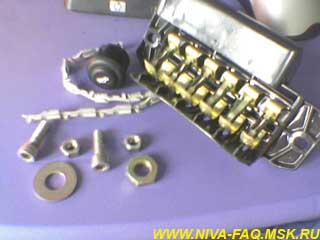

2. Всякая мелочевка (кнопка, клеммы, тонкие провода, блок предохранителей, гаечки, болтики):

Порядок работы: все делается в расчете на возможность быстрого демонтажа системы.

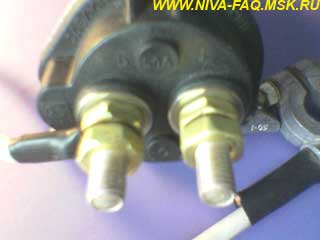

1. Соединяем включатель массы и провод с клеммой в такой последовательности. Раскручиваем гайки крепления проводов вынимаем все шайбы и гравера, вставляем провод подключения аккумуляторной батареи (внимание на данном включателе есть обозначения минуса батарей и корпуса машины, не перепутайте), одеваем гравер и затягиваем гайкой. На другую клемму просто наворачиваем гайку и слегка затягиваем до совмещения граней. Получается хорошая клемма из гаек на которую идеально садится стандартная клемма вашей машины.

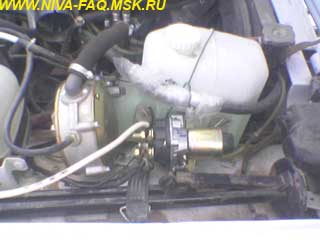

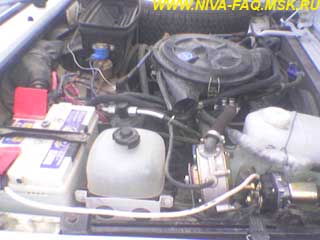

2. Далее ищем место для установки данной конструкции. Так как у меня уже комар носа не просунет возле аккумуляторного отсека, мне пришлось перенести и закрепить конструкцию на кронштейн бачка омывателя. Тоже идеально садится. После закрепления включателя одеваем аккумуляторную клемму на приготовленное место, берем оставшиеся шайбы, надеваем сверху клеммы, все это затягиваем подходящей гайкой, можно через гровер. Можно сверху одеть резиновые колпачки. Далее непосредственно на аккумуляторную клемму надеваем провод диаметром 1.5-2 мм. Ищем место для закрепления блока предохранителей и подводим туда провод от клеммы. Через блок предохранителей выводим образовавшийся минус в салон, где к нему подключаем все приборы и оборудование, которое должно иметь питание при отключении включателя массы. Единственное с чем сейчас столкнулся это приемник, у него минус это весь корпус.

3. Подключаем провода к тонким клеммам включателя массы. Минус через блок предохранителей выводим в салон, а плюс берем с любого плюса после предохранителя. Монтируем кнопку.

Вся конструкция имеет возможность быстрого демонтажа, а в случае для эстетов даже не остается следа в салоне в виде кнопки.

Теперь доделка для эстетов. Вместо кнопки монтируется реле в подкапотном пространстве после блока предохранителей. Только теперь на блок предохранителей нужно подать еще и провод с плюсового контакта. Катушку реле запитываем через геркон, который скрытно размещаем внутри салона под обшивкой. Далее понятно на любое место вешаем магнит, благо он для пионеров не представляет интереса, или носим магнит от СКС (домашняя сигнализация, кстати, геркон можно взять и оттуда). При необходимости включить массу, прикасаемся магнитом через обшивку к геркону, масса включена. «Противоугонка однако», правда действует только при наличии хорошо запираемого моторного отсека.

SHVV, 05.09.05.

От Ведущего FAQ.

1. Считаю нужным отметить, что любое лишнее сопротивление в цепи общего провода весьма нежелательно. В том числе - переходные сопротивления контактов, а здесь их несколько (в самом включателе массы, в креплениях подходящих проводов). Утверждаю это как радиоинженер с тридцатилетним стажем.

2. Не понял, почему автор использовал блоки предохранителей устаревшего образца. Намного надежнее ножевые предохранители, в качестве розетки под которые можно использовать колодку-"маму" от обычного автомобильного разъема.

ALER.

Дополнение от 26.09.05, автор SHVV.

История возникновения: пару-тройку раз сжег предохранитель "не для забывчивых". Стал думать, как дальше жить, как сие еще больше усовершенствовать. И вот:

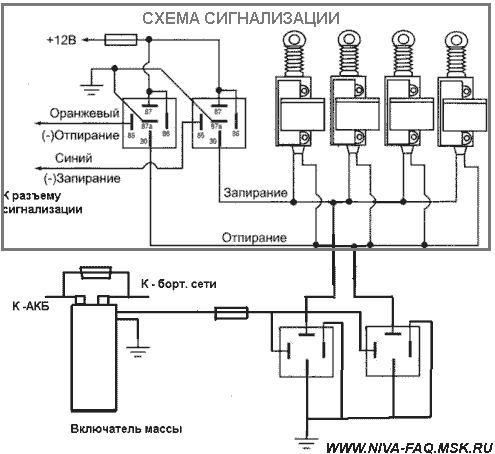

Имея сигнализацию вы легко согласно схеме подключаетесь к управляющим на соленоидах в замках дверей. Необходимо два реле, два контактных штекера на реле и тестер (у знакомого, совместное внедрение рацух) вместо плюса управлялось минусом. Стоит другая сигналка. И еще, выбрав этот способ, необходимо отключить функцию автоматического запирания дверей при заведенном двигателе.

Принцип работы. Выводим систему в исходное состояние. Для этого снимаем машину с сигнализации, т. е. отпираем двери. Открываем капот и устанавливаем нажатием на механическую кнопку ВКЛЮЧАТЕЛЯ МАССЫ режим включение, все. Теперь вы, выйдя куда-нибудь из машины, с помощью брелка закроете двери и автоматически отключите массу. Подойдя же к машине, вы неминуемо откроете дверь и - о чудо - масса ВКЛЮЧИЛАСЬ.

* * *

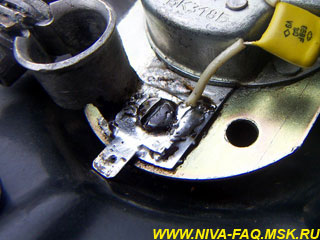

Дошли руки поставить выключатель массы. Пришлось немного подумать, как и куда ставить. Решил под капот, прямо на аккумулятор. Аккумуляторная клемма отрезается от проводов и прикручивается к выключателю массы. Для надежности контакт был пропаян:

Для качественной пайки контакты нужно предварительно залудить.

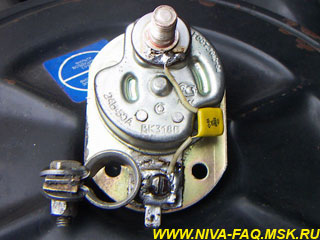

Параллельно контактам выключателя массы припаивается искрогасящий конденсатор 0,1–1мкФ. Так выключатель дольше поработает:

Отрезанные от аккумуляторной клеммы провода заделываются в новую клемму следующим образом.

Сначала клемма обжимается на провода, можно использовать небольшие тиски:

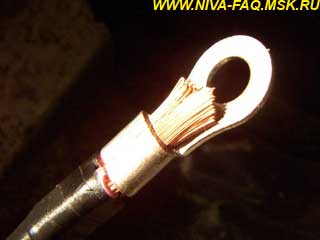

Перед заправкой двух проводов в клемму их надо связать изолентой. Затем провода загибаются:

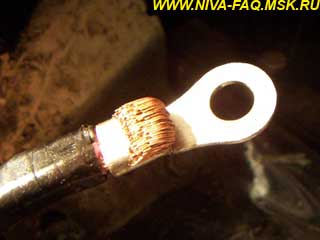

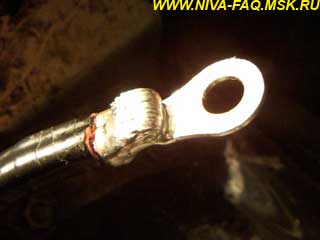

Пропитываем жидким флюсом и берем припой в виде проволоки на 3 мм, паяльник 65 Вт (можно и более мощный). Паяльник с припоем подносится к клемме, результат на фото:

Затем место пайки обматывается изолентой.

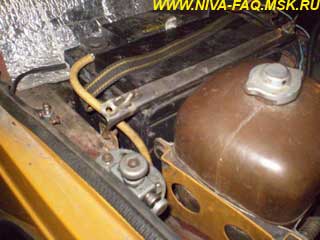

Полностью собранная конструкция:

Выключатель массы можно прикупить в магазинах автозапчастей на ГАЗ.

george, 25.04.07.

Хочу предложить ещё один метод установки выключателя массы.

Долго хотел поставить, но как-то не находил времени, когда однажды не замкнул, да так, что пришлось оборвать провод массы руками!!!

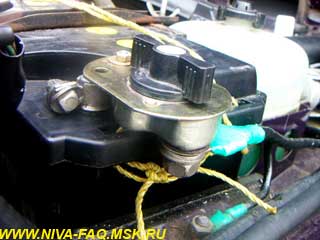

У меня валялся выключатель массы от ГАЗона, модели к сожалению не знаю. Место установки планировал сделать как можно удобнее:

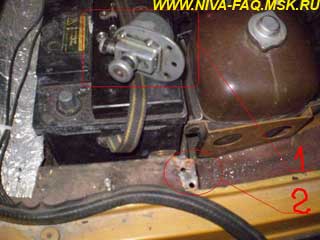

Провод был взят от сварочного аппарата, сечение не мерил, но на глаз толще штатного, длинна 30 см. Провод на соединении с выключателем сделал кольцом и тщательно пропаял! В результате проведенной роботы получилось вот что:

По моему мнению, довольно удобно, а главное практично!

В дальнейшем хочу подключить сигналку и питание памяти магнитолы, а то настраивать радиостанции каждый раз не охота.

~Delfin~ 03.09.08
