Предисловие

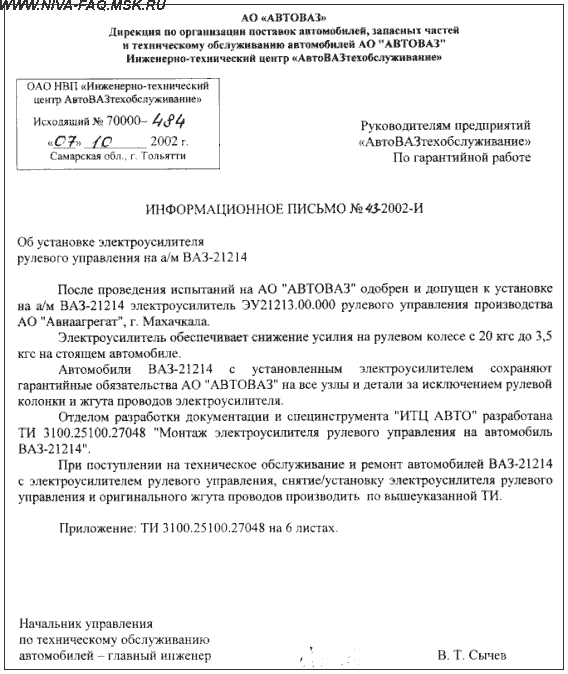

Изделие оказалось очень удачным, полностью готовым и несложным в установке. Обрабатывать напильником после сборки не пришлось (как в знаменитом анекдоте). Вся проводка соответствующей длины, все шайбы и гайки на месте. Эффективность очень хорошая и, самое главное, что понравилось мне: руль возвращается сам после поворота.

Для сведения читателей: электроусилитель руля я не не покупал, а только лишь устанавливал по просьбе клиента. Со слов клиента я знаю, что он был куплен на территории ВВЦ за 430 долларов.

От Ведущего FAQ. Посмотрите также статью Электроусилитель руля в карбюраторной Ниве. Некоторые документы в комплекте, установленном автором той статьи, оказались лучшего качества. Да и опыт может пригодиться.

Установка

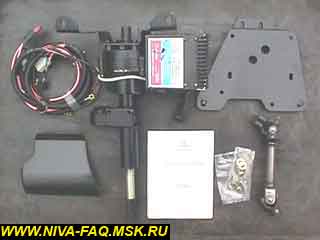

Нужно убедиться что ЭУР полностью укомплектован (см. также Упаковочный лист):

Снять клемму с АКБ.

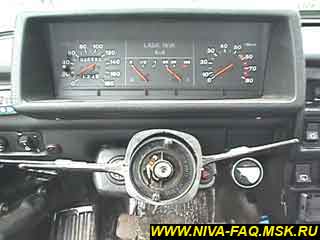

Снять заглушку на рулевом колесе и отвернуть гайку крепления, снять руль:

Снять комбинацию приборов.

Снять кожух руля, отвернув 4 болтика М4 и один саморез:

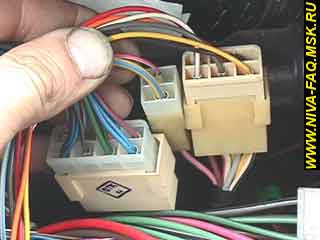

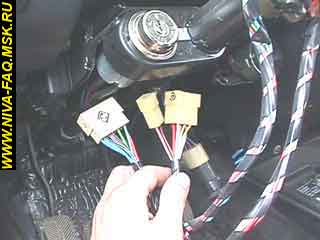

Рассоединить 3 разъема подрулевого переключателя:

Протянуть жгут проводов вниз:

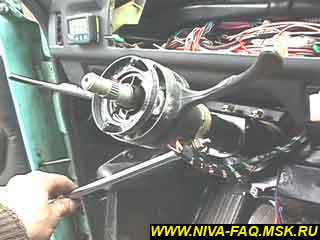

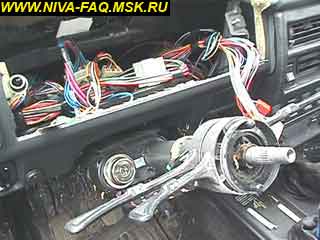

Отвернуть болтик крепления подрулевого переключателя и снять его:

Отсоединить провода от замка зажигания (предварительно запишите/зарисуйте их расположение):

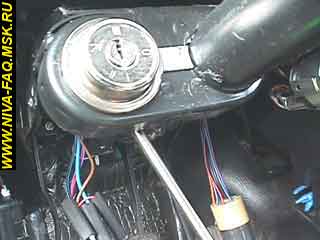

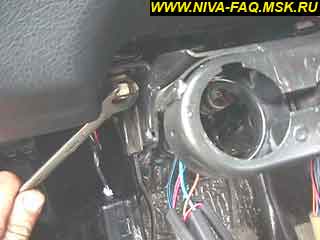

Отвернуть два болтика крепления замка зажигания (один слева, другой снизу правее):

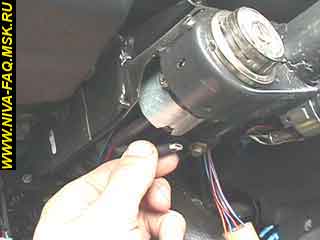

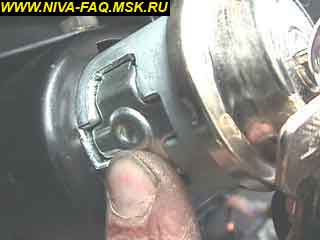

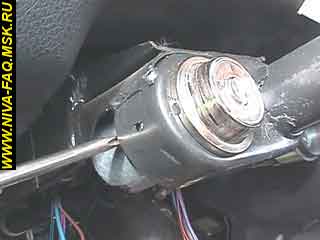

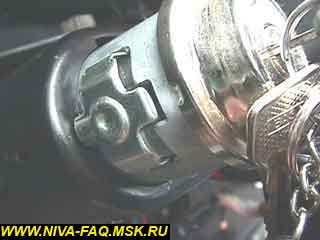

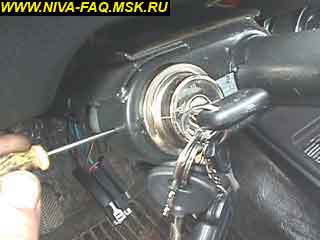

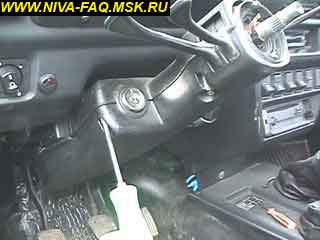

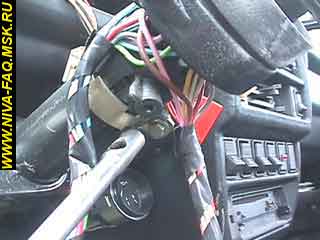

Вставить ключ в замок, повернуть его в нейтральное положение, нажать с левой стороны тоненькой отвёрткой на стопор замка, потянуть его за ключ вверх и вытащить из рулевой колонки:

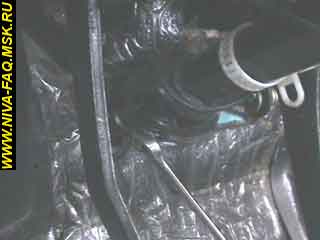

Отвернуть снизу на карданчике болт рулевого вала:

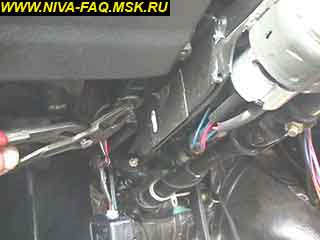

Отвернуть 2 болтика и 2 гайки крепления рулевой колонки (два болтика имеют срывные шляпки, при затягивании они обламываются, поэтому их можно попробовать открутить пассатижами; если не получается, тогда сделать пропил болгаркой или ножовкой и отвернуть их отверткой):

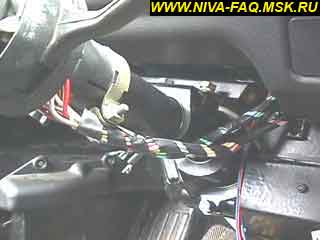

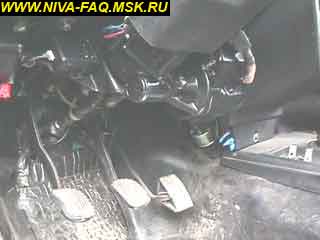

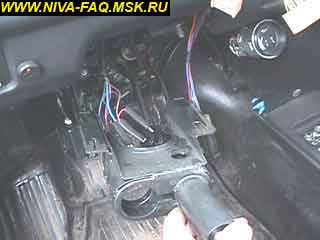

Опустить рулевую колонку вниз и снять её с вала рулевого редуктора:

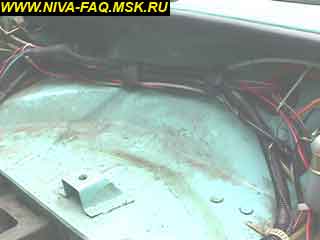

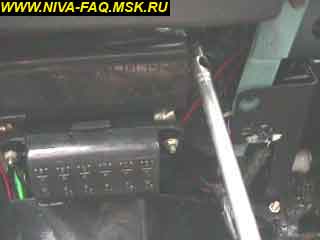

Отвернуть две гайки крепления блоков предохранителей и снять их:

Со стороны моторного отсека снять резиновую заглушку:

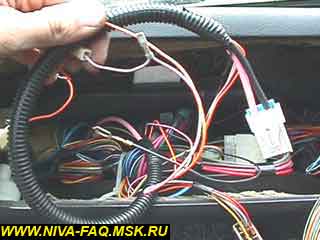

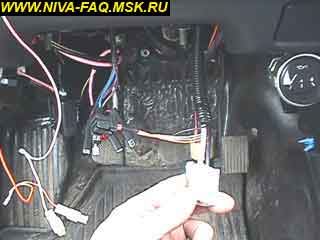

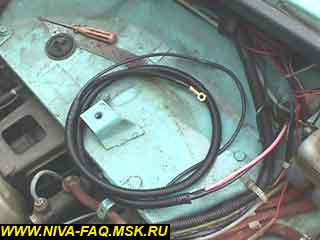

Протянуть жгут проводов от ЭУР:

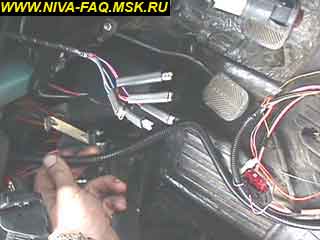

Подсоединить провода ЭУР. Найти восьмиклеммную колодку и подсоединить к её двум серым проводам (их видно на фото) желто-синий провод ЭУР:

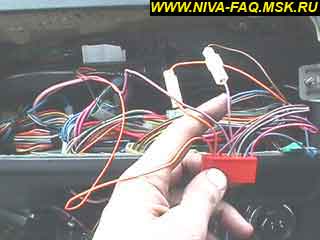

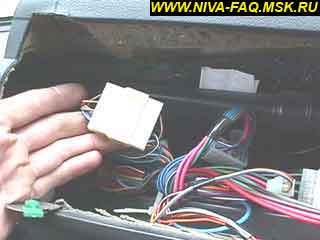

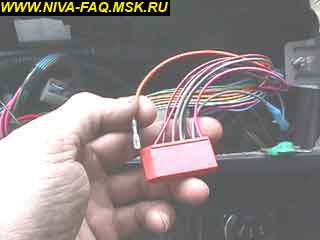

Из красной колодки щитка приборов аккуратно вытащить оранжевый провод и вместо него поставить оранжевый провод ЭУР:

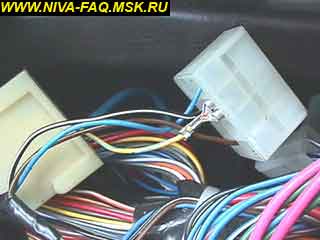

Точно также вытащить четвертый слева провод (не помню цвет) и вместо него установить розово-голубой. Отсоединенные провода от красной колодки подсоединить через разъемы (входят в комплект) к проводам ЭУР, оранжевый к оранжевому, а четвертый - к розово-голубому:

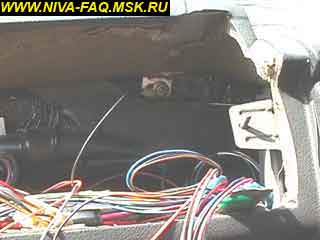

Подсоединить провод "массы":

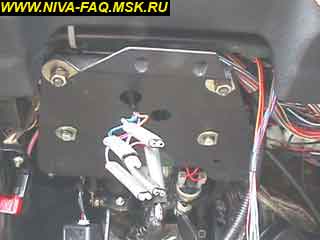

Установить пластину крепления ЭУР, предварительно продев в предназначенное для этого отверстие жгут проводов замка зажигания:

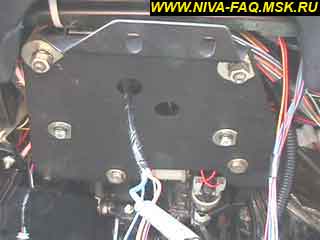

Просверлить по месту ещё два отверстия диаметром 8-8,5 мм и затянуть пластину в шести точках:

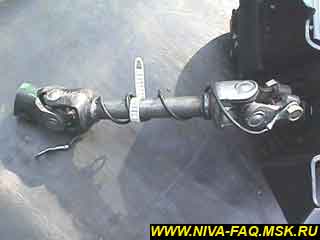

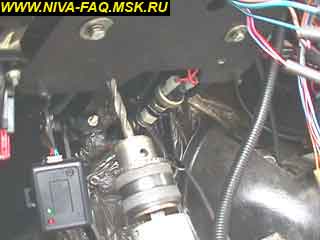

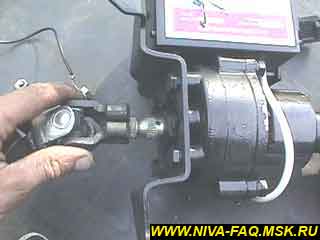

Надеть на шлицы ЭУР короткий вал с карданчиками, подсоединить провод "массы":

Обратите внимание, что у вилок карданчиков разные по шагу шлицы. Поэтому короткий вал с карданчиками встает только в одном положении.

Второй конец короткого вала, вместе с ЭУРом состыковать с валом рулевого редуктора. Вставить болт, надеть на него второй контакт минусового провода и наживить гайку:

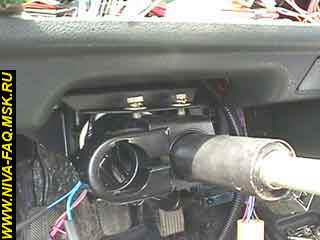

Поднять к пластине ЭУР и закрепить его, наживив гайки и болты крепления:

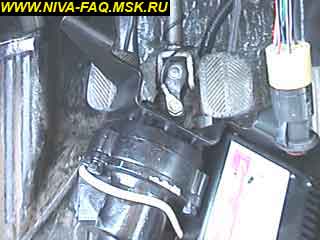

Верхний конец рулевого вала ЭУРа имеет небольшое продольное перемещение. Установите вал так, как вам удобно, затяните болты и гайки крепления ЭУР и нижний болт короткого кардана:

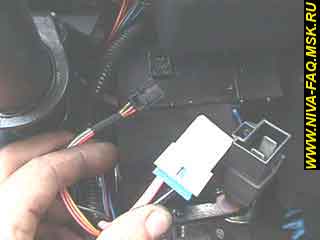

Подсоединить две клеммные колодки от жгута проводов ЭУРа к соответствующим колодкам самого ЭУР:

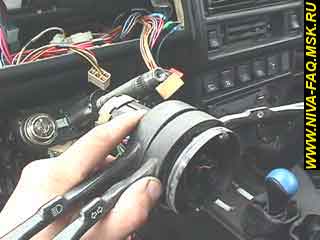

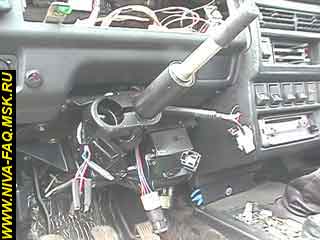

Установить трехрычажный переключатель. Протянуть жгуты проводов с правой стороны:

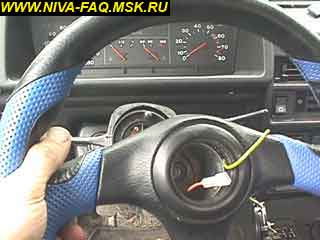

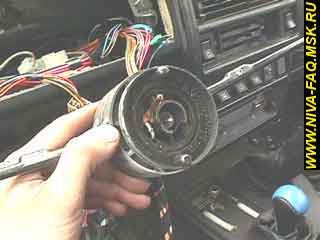

Поставить рулевое колесо, слегка осадив его вниз двумя-тремя ударами. Поднять трехрычажный переключатель так, чтобы плавающий контакт касался контактной пластины на руле. Затянуть болт хомута трехрычажного переключателя:

Снять руль.

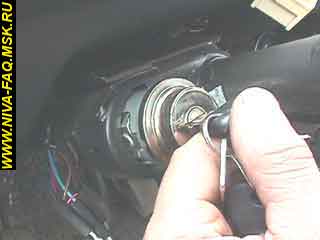

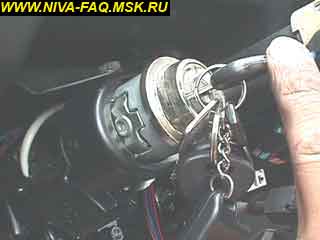

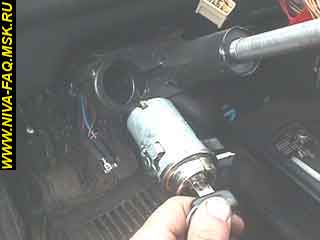

Установить замок зажигания в рулевую колонку (ключ в среднем положении):

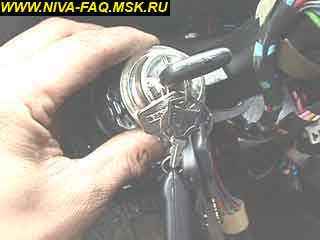

Нажать на стопор, а потом сверху на ключ - и замок встанет на свое место:

Закрепить замок двумя болтиками.

Подсоединить провода к замку согласно зарисованной или запомненной ранее схеме.

Состыковать разъёмы трехрычажного переключателя за приборной панелью.

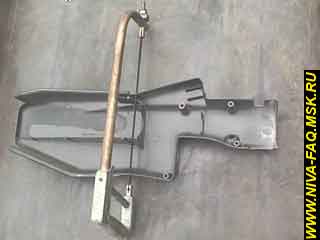

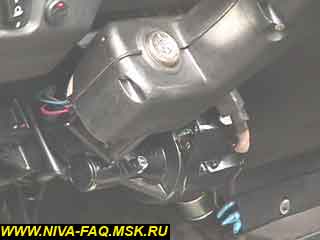

Установить кожух рулевой колонки. Часть нижней половины кожуха придётся отпилить ножовкой, т. к. она уже не встает на место - мешает электромотор ЭУР:

Установить комбинацию приборов и козырек. Установить руль, затянуть его гайкой, поставить заглушку на руль:

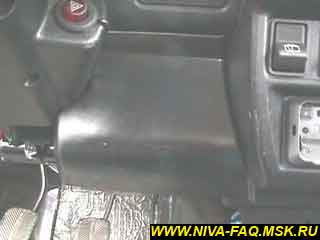

Установить пластмассовый кожух ЭУР (его можно привернуть к торпедо двумя саморезами):

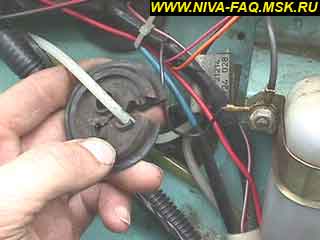

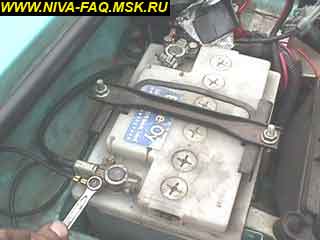

Протянуть жгут проводов ЭУРа до АКБ и подсоединить их к его клеммам. В резиновой заглушке моторного щита вырезать отверстие большего диаметра и установить ее на место. Подключить клеммы АКБ:

Проверить работоспособность сигнала и трехрычажного переключателя.

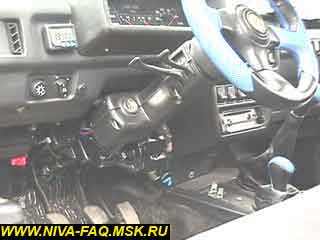

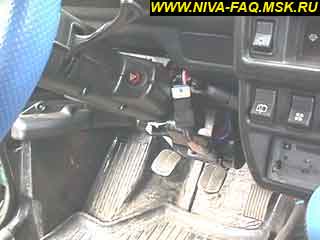

Отойти подальше и посмотреть, что у Вас получилось:

Запустить двигатель, повернуть руль влево-вправо и воскликнуть от восхищения и неожиданности "Вау!"

Желаю Вам приятных поездок.

Володюшка.

Приложения

Документы, приложенные к ЭУР при поставке. Приносим извинения за качество некоторых материалов.

Приложение 1. Упаковочный лист

Приложение 2. Уважаемый покупатель

Уважаемый покупатель!

Вы приобрели электроусилитель рулевого управления (ЭУРУ) или автомобиль семейства ВАЗ-2121 с установленным ЭУРУ.
В случае отключения ЭУРУ по какой-либо причине (сбой в бортовой электросети, нарушение контактов и т.д.), управление автомобилем происходит так же, как на автомобиле, не оборудованном ЭУРУ. Предохранитель ЭУРУ на 50А находится под панелью приборов слева от руля.
Технические характеристики и гарантийные обязательства указаны в паспорте на ЭУРУ.

Внимание! Замена ЭУРУ по гарантии (см. п. 5 паспорта ЭУРУ) осуществляется при выполнении следующих условий:

1. На корпусе ЭУРУ не должно быть механических повреждений.
2. Обязательно наличие паспорта изделия с указанием неисправности и отметкой установщика на стр. 5.

Приложение 3.

Последовательность операций по установке электроусилителей руля на а/м ВАЗ-21214

1. Снять клеммы с аккумулятора.
2. Снять рулевое колесо, кожух руля, 3-х рычажный переключатель, замок зажигания.
3. Демонтировать рулевую колонку с телескопическим промежуточным валом.
4. Снять кожух и комбинацию приборов.
5. Снять кожух реле, находящийся под панелью приборов впереди левой двери.
6. Протянуть жгут проводов по схеме. Внимание: При этом не допускать контакта силового провода с движущимися деталями мотор-редуктора стеклоочистителя.
7. Найти слева от руля под панелью приборов 8-клеммовую колодку молочного цвета, имеющую входящие в одно гнездо два серых провода. Присоединить в ответ к ним желто-голубой провод ЭУР.
8. Присоединить по схеме к красной колодке жгута проводов, идущего к комбинации приборов, два провода жгута ЭУР - оранжевый и розово-голубой.
9. Закрепить провод массы на болте за комбинацией приборов.
10. Колодка с предохранителем должна находиться под панелью приборов слева от руля.
11. Установить кронштейн крепления ЭУР под панелью приборов на две шпильки М8, приваренные к кузову, два болта М6 (под них имеются отверстия с резьбой в кузове) и на два болта М8, под которые сверлить отверстия в кузове (см. схему крепления ЭУР и кронштейна).
12. Собрать ЭУР с промежуточным валом, предварительно надев на вал провод массы.
13. Установить ЭУР на кронштейн, закрепив промежуточный вал на валу рулевого механизма. При этом болты шлицевых вилок должны находиться в проточках валов, а весь узел - промежуточный вал - ЭУР не должен быть зажат или растянут.
14. Закрепить ЭУР на кронштейне двумя болтами и на двух шпильках сзади. Внимание: под все гайки кронштейна и ЭУР устанавливать плоскую и гроверную шайбы.
15. Подключить колодки жгута - соловую и информационную к ЭУР.
16. Установить замок зажигания, 3х рычажный переключатель, кожух руля (предварительно подрезав по месту). рулевое колесо, комбинацию приборов и кожух.
17. Закрепить саморезами декоративный кожух ЭУР.
18. Присоединить провода к аккумулятору.

Особенности установки ЭУРУ на а/м ВАЗ-21213

1. Заменить рулевой механизм с длинным валом червяка на рулевой механизм с коротким валом (21213-3400010-10).
2. Заменить переднюю крышку раздаточной коробки. Установить крышку с двумя гнездами (под трос спидометра и датчик скорости) 21214-3802824.
3. Установить на крышку раздатки 6-тиимпульсный датчик скорости.
4. Присоединить датчик скорости к жгуту ЭУРУ по схеме:

Датчик скорости, вид колодки с торца (2 типа)

Для этого необходимо протянуть провода в гофрированной трубке от жгута ЭУРУ к датчику скорости под днищем кузова по тоннелю КПП.
5. Присоединить розово-голубой провод ЭУРУ к зеленому проводу коммутатора (разъем №6).

Особенности установки ЭУРУ на а/м ВАЗ-2131

Те же, что и для ВАЗ-21213, кроме п.1 - рулевой механизм менять не надо.

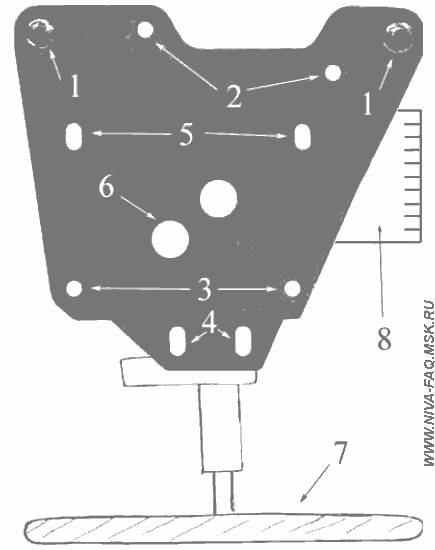

Приложение 4. Схема крепления

1. Шпильки. 2. Под эти отверстия сверлятся отверстия в кузове. Болтами М8 кронштейн крепится к кузову. 3. Отверстия под штатные шпильки на кузове. Крепить гайками. 4. Отверстия крепления ЭУР к кронштейну. 5. Отверстия для крепления кронштейна болтами М6. 6. Отверстия для проводов замка зажигания. 7. Рулевое колесо. 8. ЭУР.

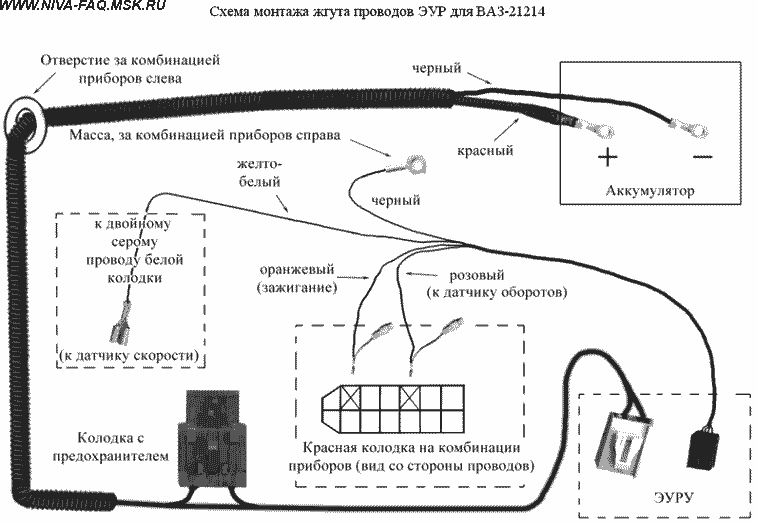

Приложение 5. Схема подключения

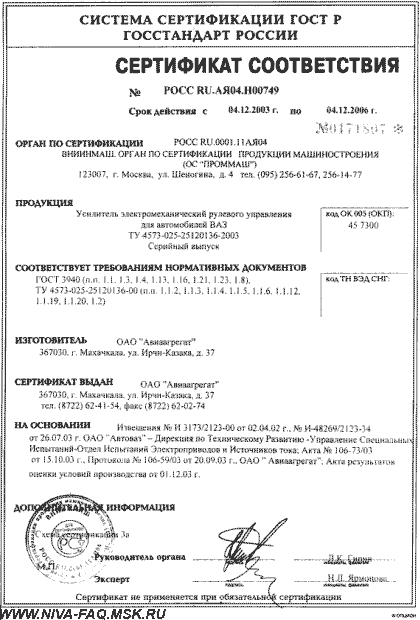

Приложение 5. Сертификат соответствия
