Провожу свой отпуск в дальних автопутешествиях, поэтому мне понадобился багажник для объемных вещей, которые очень нужны в поездках, но занимают очень много места в салоне моей Нивы. Продаваемые боксы мне не понравились ни по вместимости, ни по деньгах. Поэтому я решил сделать свой багажник.

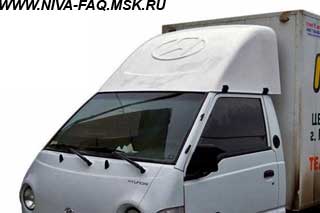

1. За основу я взял обтекатель от "Газели":

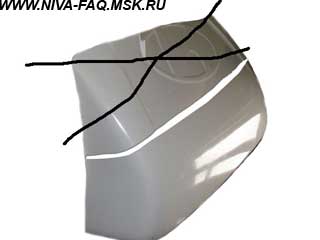

2. Разрезал его пополам:

3. От второй половинки отрезал ещё немного, чтобы выровнять по высоте переднюю и заднюю части будущего багажника:

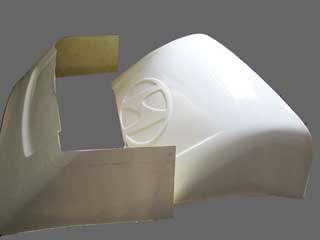

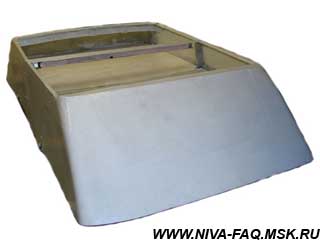

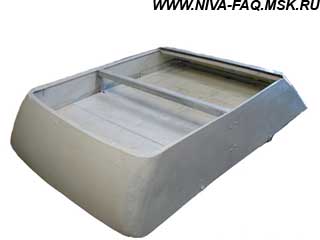

4. Соединил их с помощью фанеры:

5. Для надёжности снаружи обклеил стеклотканью на эпоксидную смолу.

6. Наверх сделал две снимающиеся крышки.

7. Покрасил под цвет машины.

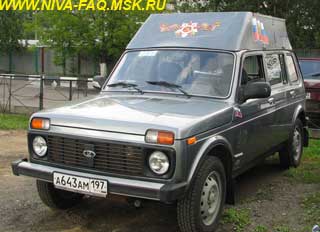

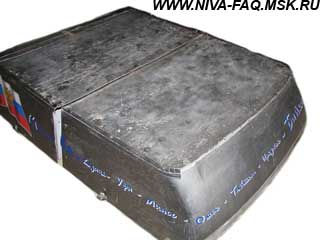

И вот что у меня получилось:

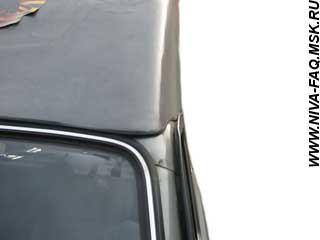

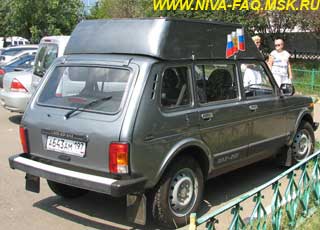

Вот так багажник устанавливается на крыше. Видно, что он чётко входит в паз, расположенный над дверьми. Нижние края багажника, которые соприкасаются с крышей, я закрыл резиной, чтобы уменьшить последствия трения багажника во время движения автомобиля. К слову сказать, этого было недостаточно. Багажник всё-таки протёр краску до металла. Думаю, в будущем в этом месте нужно наклеить дополнительно резину.

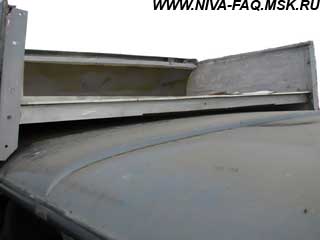

Здесь видно, как багажник крепится к машине. Чтобы закрепить багажник, я взял две дуги от обыкновенного багажника:

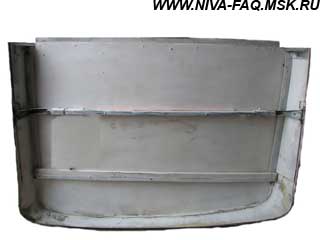

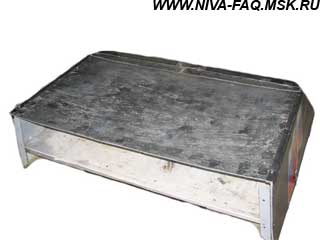

Вид снизу багажника:

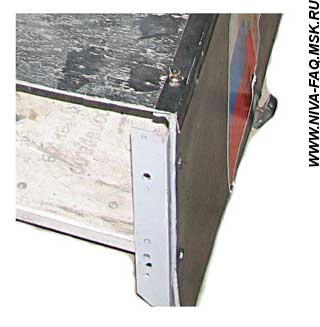

Крепление дуги багажника:

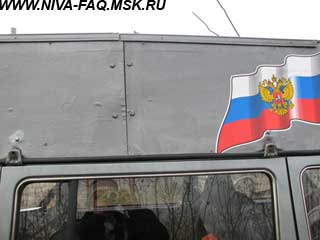

Здесь видно, что багажник состоит из двух частей:

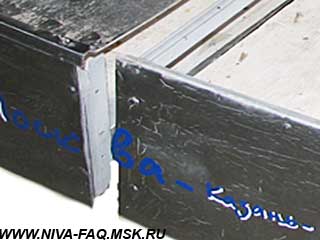

Место крепление двух частей багажника между собой:

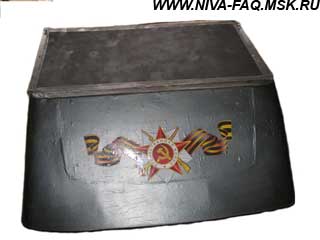

Вид крышки багажника:

Узел крепление крышки багажника:

Крышку багажника я сделал из 4-миллиметровой фанеры, просто у меня не хватило времени. Пора было стартовать на озеро Байкал. В будущем планирую сделать крышку из пластика.

Вот теперь вроде всё.

С уважением, Киреев Евгений Васильевич aka Северные печи.

13.11.11.
