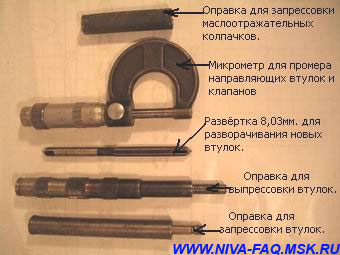

Сразу предупреждаю, что без слесарных навыков и специального инструмента (фото см. ниже) самостоятельно выполнить эту работу невозможно.

Ремонт головки блока цилиндров обычно требуется после пробега автомобилем более 200-300 тысяч километров, подразумевается замена изношенных направляющих втулок клапанов и самих клапанов. Замену маслоотражательных колпачков не будем считать ремонтом головки, т. к. эта процедура не требует её снятия с двигателя, освоена уже многими автомобилистами и требует два-три часа времени. Но!!! Хочу предупредить "любителей" и профессионалов, что эта простая процедура нередко заканчивается и настоящим ремонтом головки. Будьте очень внимательны и аккуратны при снятии и запрессовке маслоотражательных колпачков. Металл направляющей втулки очень хрупок, и неопытные "мастера", бывает, обламывают верхнюю часть втулки, на которой сидит колпачок. И тогда начинается процедура, о которой я и расскажу ниже.

Как снять - поставить головку рассказывать не буду, только кратко напомню. Не забудьте слить тосол, перед снятием совместите установочные метки коленчатого вала и распредвала, приготовьте новую прокладку под головку и обзаведитесь динамометрическим ключом.

Итак приступаем к работе. Головка снята и у нас в руках, если вы новичок в этом деле, то запомните как стоит распредвал, чтоб потом не ломать свою голову (ориентируйтесь по пазу шпонки шкива на 08-х и по штифту под шестерню на 01-х). Снимаем распредвал (на 01-х это уже сделано, на 08-х тоже можно снять на моторе), поочерёдно ослабляя гайки крепления, согласно схеме. Ослабляем и откручиваем понемногу для того, что бы не треснула "постель" распредвала, особенно это относится к 08-м (когда откручиваем болты крепления головки, то тоже придерживаемся этого правила).

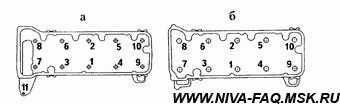

Слева схема затяжки и ослабления "постели" распредвала. Справа схема затяжки головки блока. А - "классика", моторы с цепным приводом газораспределительного механизма. Б - 08-е и "классика" с ремнём - мотор 2105.

Снимаем "рокера" в "классике" и "стаканчики" с регулировочными шайбами на 08-х и раскладываем так, чтобы знать, что откуда снято. К этим "кучкам" потом будем добавлять и клапана с пружинами, тарелками и прочим.

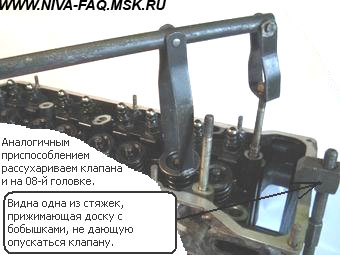

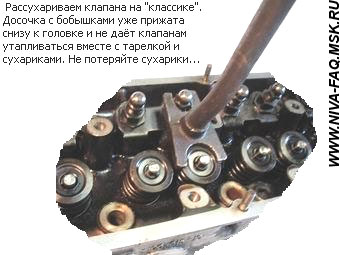

Далее рассухариваем клапана вынимаем их из головки, не забыв разложить все детали по "кучкам". Даже если вы собираетесь заменить все клапана с направляющими втулками на новые, всё равно раскладываем по "кучкам". Дальнейший подробный визуальный осмотр этих деталей может дать полезную диагностическую информацию о двигателе в целом и о головке блока в частности.

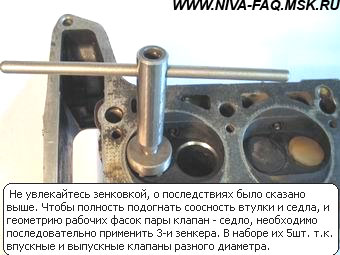

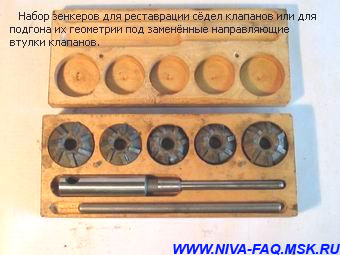

Внимательно осматриваем сёдла клапанов, если на их рабочей поверхности нет заметных раковин и выгораний, то при замене клапанов достаточно будет ограничиться только притиркой нового клапана. В ходе притирки контролируем поверхности на предмет наличия дефектов. Если притирка не убирает раковины или прогары на седле, то придётся седло зенковать (шарошить, есть такое выражение от слова шарошка - зенкер). В случае замены направляющей втулки шарошить, скорее всего, придётся наверняка. Абсолютной соосности старой и новой втулки не встречал ни разу, а поэтому тарелка клапана будет касаться седла не всей поверхностью.

При зенковке седла не перестарайтесь, если снимите слишком много металла, то клапан сильно поднимется вверх относительно остальных деталей клапанного механизма, и может не хватить доступных регулировок (на "классике" регулировочный болт уходит сильно вниз, а на 08-х можете не найти таких тонких регулировочных шайб).

Регулировку клапанов после любых работ, связанных со снятием распредвала, делать обязательно, даже если вы просто заменили маслоотражательные колпачки и даже если просто посмотрели, а что там творится..:) Дело в том, что "постель" распредвала в любом случае "подожмётся" и зазоры (тепловые зазоры - которые мы регулируем и называем регулировкой клапанов) уменьшатся. А если зазоры были "на грани" и их совсем не станет, то мы рискуем получить прогоревшие клапана и очередной ремонт головки. Ну а если менялись клапана или втулки или шарошились сёдла, то тут регулировка проводится категорически и обязательно...

Подготавливаем себе рабочее место, правда это надо было сделать ещё раньше. Желательно иметь прочный ровный стол и кусок фанеры не тоньше 10 мм, на которой мы будем "валять" нашу "голову".

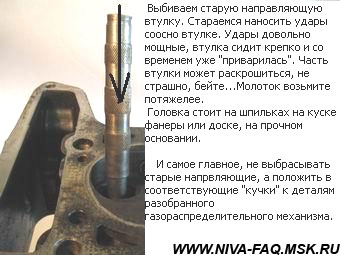

Дальше выбиваем старые втулки. Для этого ставим головку шпильками "постели" вниз на фанеру или доску, чтобы не помять на них резьбу, и на надёжную неподвижную поверхность, т. к. стучать придётся сильно.

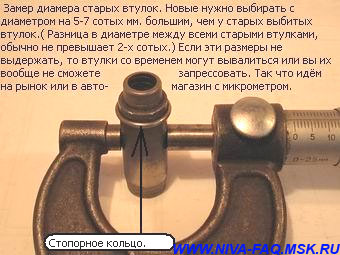

Важным моментом в процедуре замены втулок является подбор новых втулок по наружному диаметру, он должен быть на 5-7 сотых мм больше диаметра старых. Если диаметр будет больше 7-и соток, то вы их не запрессуете, а только поколете. Если диаметр будет меньше 5-и, то со временем они могут вывалиться из своих гнёзд. А вообще, наружный диаметр "настоящих" втулок, должен быть 14,040 - 14,058 мм. После подбора втулок по наружному диаметру проверьте и диаметр внутреннего отверстия под клапан, для этого возьмите с собой тот клапан, который будет вставляться в эту втулку. Клапан во втулку должен входить без люфта или не влезать вообще (всё равно, до и после запрессовки, втулки будут разворачиваться под клапан развёрткой. По возможности, купите втулок с запасом, 1-у или 2-е лишних, на случай, если при запрессовке какую-то расколете.

Клапана при покупке, тоже не мешает промерить - диаметр стержня клапана должен быть 7,985-8,000 мм.

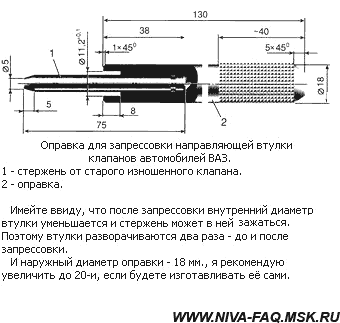

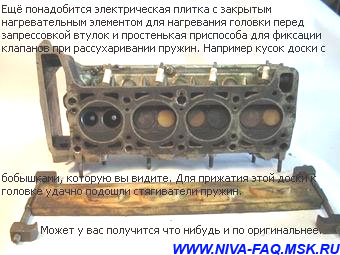

Ну вот, запчастями обзавелись, теперь приступаем к самому главному, запрессовке новых направляющих втулок. Ставим головку на электрическую плитку (а может вы придумаете и ещё какой-нибудь подходящий метод нагрева, только ни в коем случае не газовой горелкой и не открытым огнём) и разогреваем примерно до 100 градусов по Цельсию (не по Фаренгейту :-))). На 2-хкиловаттной плитке это займёт примерно час времени. Плитка греется медленно, теплопроводность у металла головки хорошая и прогрев получается довольно равномерный, так что голову не поведёт, если кто засомневался. Это время зря не теряем, готовим устойчивый, прочный рабочий стол, чтоб головка у нас не прыгала при забивании втулок, сортируем втулки по размерам (длинные для выпускных клапанов, короткие для впускных), примеряем оправку для запрессовки к втулкам (во все ли втулки входит направляющий стержень оправки, если нет, то разворачиваем развёрткой), чётко ориентируем себя какие втулки куда забивать (если, конечно, меняются все, а не одна ) и унимаем внутреннюю дрожь :-)... А если удастся охладить и сами втулки, например в морозильнике или сухом льду, то будет вообще здорово, операция пройдёт как по маслу. Кстати, гнёзда под втулки перед запрессовкой помажьте моторным маслом.

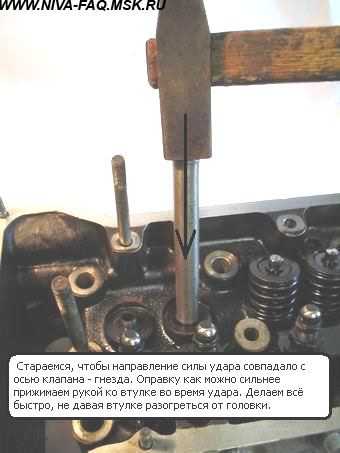

Всё, одеваем рукавицы, ставим головку на стол, снимаем рукавицы и запрессовываем втулки. В идеале втулка входит в гнездо до упора стопорным кольцом за два - три удара.

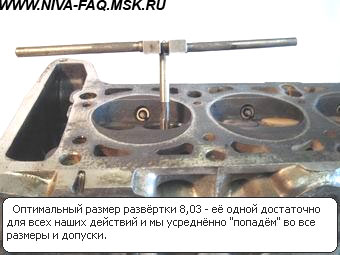

Далее даём головке остыть и развёртываем втулки второй раз, шарошим (зенкуем) сёдла клапанов и притираем клапана.

О притирке клапанов много сказано, кратко напомню. Притирочную пасту покупаем в магазине, берём у мотористов, одалживаем у друзей или готовим сами из порошка для кухни, содержащего абразивный порошок. Мажем фаску клапана пастой, стержень маслом и вставляем его в направляющую втулку. Переворачиваем головку шпильками вверх и на стержень клапана плотно насаживаем кусок бензошланга длиной 15-20 см. Зажимаем шланг между ладоней и крутим туда-сюда, подтягивая его вверх. Внешним признаком удовлетворительной притирки будет матово-серый цвет рабочих поверхностей. Проверьте герметичность клапанов - залейте в камеру сгорания керосин при свободно вставленных клапанах (впускном и выпускном). Если в течении 10 - 20 сек керосин не убывает, т. е. не просачивается, значит порядок.

Перед дальнейшими работами не забудьте отмыть головку от притирочной пасты.

Ну вот, кажется, и всё. Собираем всё в обратной последовательности, не забыв поставить новые маслоотражательные колпачки. Успехов Вам!

Статья скопирована с сайта http://www.as066.narod.ru/ с разрешения автора.
