Главные дозирующие системы первичной и вторичной камер одинаковы по своей конструкции. Они имеют главные топливные жиклеры, установленные на резьбе на дне вертикальных колодцев (называемых эмульсионными) между камерами карбюратора.

В верхней части эмульсионных колодцев на резьбе установлены воздушные жиклеры 6 и 7, объединенные в блоки с эмульсионными трубками - полыми цилиндрическими деталями с рядами радиальных отверстий в стенках.

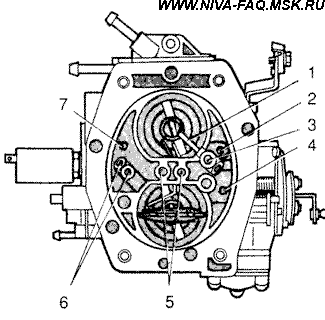

Рис. 2. Компоновка поплавковой камеры и размещение топливных жиклеров главных дозирующих систем:

1 - соединительный канал между секциями поплавковой камеры; 2, 11 - секции поплавковой камеры; 3, 10 - заглушки; 4, 9 - топливозаборные отверстия; 5, 8 - топливные жиклеры главных дозирующих систем; 6, 7 - воздушные жиклеры эмульсионных трубок.

В средней части стенок каждого из эмульсионных колодцев имеется по одному отверстию большого сечения, которые каналами соединяются с выходными отверстиями распылителей, расположенных внутри так называемых малых диффузоров - съемных деталей, вставленных на упругих фиксаторах в средние части больших диффузоров.

Топливо к главным топливным жиклерам поступает из соединительного канала 1 (рис. 2) под дном секций 2, 11 поплавковой камеры, закрытого снаружи с двух сторон двумя заглушками 3, 10, которые видны между торцами осей заслонок. Топливо из секций поплавковой камеры в соединительный канал поступает через два отверстия 4, 9, кромки которых немного приподняты над дном поплавковой камеры, чтобы уменьшить попадание в них грязи.

Под действием разрежения в зоне отверстий распылителей топливо через главные топливные жиклеры 5, 8 поднимается по эмульсионным колодцам и доходит до уровня радиальных отверстий в эмульсионных трубках, после чего подхватывается выходящим из центральных частей трубок, прошедшим через воздушные жиклеры 6, 7 воздухом и, образуя топливную эмульсию, уносится по боковым каналам к отверстиям распылителей, где, наконец, смешивается с основным потоком воздуха.

Система холостого хода (рис. 3) подает топливо (точнее, топливовоздушную эмульсию, о чем речь ниже) непосредственно под дроссельную заслонку первичной камеры через канал, сечение которого, а, следовательно, и количество топлива, регулируется винтом 1 качества. Система холостого хода имеет еще одно выходное отверстие 2 - щелевое, расположенное у кромки закрытой дроссельной заслонки первичной камеры, и соединяемое с каналами системы до места расположения винта качества.

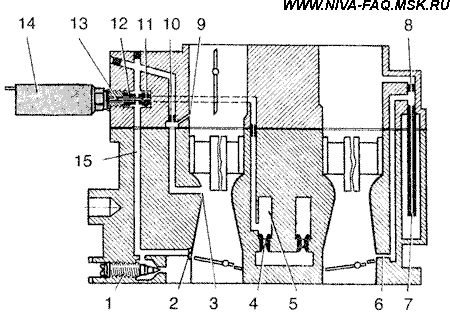

Рис. 3. Система холостого хода и переходная система вторичной камеры:

1 - винт регулировки состава смеси на холостом ходу; 2 - щелевое переходное отверстие; 3 - отверстие забора эмульсирующего воздуха в систему холостого хода; 4 - главный топливный жиклер первичной камеры; 5 - эмульсионный колодец главной дозирующей системы первичной камеры; 6 - переходное отверстие вторичной камеры; 7 - топливный жиклер переходной системы вторичной камеры; 8 - воздушный жиклер переходной системы; 9 - противодренажное отверстие; 10 - воздушный жиклер системы холостого хода; 11 - отверстие топливного жиклера холостого хода; 12 - топливный жиклер системы холостого хода; 13 - игла клапана с пластмассовым наконечником; 14 - электромагнитный клапан; 15 - эмульсионный канал.

Система холостого хода, подобно главной дозирующей системе, имеет свой топливный 12 и воздушный 10 жиклеры. Топливный жиклер системы холостого хода размещен в держателе электромагнитного клапана 14 с запорной иглой 13, перекрывающей отверстие 11 жиклера при обесточивании обмотки. (О назначении и работе клапана речь идет ниже, где описывается система ЭПХХ).Топливо в систему холостого хода забирается из эмульсионного колодца 5 главной дозирующей системы первичной камеры, т. е., после ее топливного жиклера 4, что необходимо для согласования работы обеих систем. Далее топливо поступает с торца к топливному жиклеру холостого хода 12 на электромагнитном клапане 14 и, выйдя из него, эмульсируется, т.е. смешивается с воздухом.

Эмульсирующий воздух, поступающий в зону смешения с топливом, забирается из отверстия 3 в стенке нижней половины большего диффузора первичной камеры. В стенке воздушного канала системы холостого хода перед воздушным жиклером имеется дополнительное (противодренажное) отверстие 9, выходящее в горловину карбюратора.

Оно исключает возможность самопроизвольного "засифонивания" топлива из поплавковой камеры через низко расположенное отверстие забора воздуха.

После смешения топлива с воздухом образовавшаяся топливовоздушная эмульсия по каналу 15 поступает к уже описанным выходным отверстиям системы холостого хода.

Для предотвращения обмерзания выходных каналов системы холостого хода в холодную погоду к нижней части корпуса карбюратора со стороны каналов системы холостого хода крепится бобышка, подогреваемая потоком горячей жидкости из системы охлаждения двигателя.

На холостом ходу, когда дроссельная заслонка закрыта и щелевое переходное отверстие 2 находится выше ее кромки, через него в канал системы холостого хода подсасывается дополнительное количество воздуха. При работе двигателя с минимальным открытием дроссельной заслонки щелевое переходное отверстие оказывается ниже ее кромки, т. е. в зоне высокого разрежения. В результате разрежение в каналах системы холостого хода повышается, топливо начинает интенсивно подсасываться через жиклер холостого хода и выходить через щелевое переходное отверстие, чем обеспечивается плавный переход от холостого хода к режиму средних нагрузок, при которых разрежение в диффузоре первичной камеры повышается до величины, достаточной для нормальной работы главной дозирующей системы.

В корпусе и крышке карбюратора имеется большое число не используемых в настоящее время каналов, предназначенных для модификаций базовой модели карбюратора. Чтобы разобраться в них, подробно опишем сложную сеть каналов системы холостого хода.

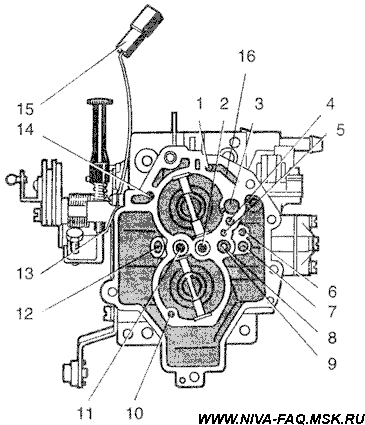

Рис. 4. Вид на корпус карбюратора сверху:

1 - отверстие подвода топливовоздушной эмульсии к каналам системы холостого хода в корпусе карбюратора; 2 - отверстие эмульсионного колодца главной дозирующей системы первичной камеры; 3 - отверстие корпуса распылителей ускорительного насоса со всасывающим клапаном; 4 - глухое неиспользуемое отверстие в корпусе; 5 - канал подвода воздуха в систему холостого хода из диффузорного пространства первичной камеры; 6 - топливозаборное отверстие ускорительного насоса; 7 - левое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 8 - уплотнительное кольцо; 9 - топливозаборный канал системы холостого хода; 10 - отверстие подвода топливовоздушной эмульсии к каналам переходной системы вторичной камеры; 11 - отверстие эмульсионного колодца главной дозирующей системы вторичной камеры; 12 - правое (по ходу движения) отверстие соединительного канала секций поплавковой камеры; 13 - контактный датчик закрытого положения дроссельной заслонки; 14 - отверстие подвода разрежения к пусковому устройству; 15 - колодка электрического разъема датчика закрытого положения дроссельной заслонки; 16 - выемка для подвода топливовоздушной эмульсии из крышки в каналы системы холостого хода корпуса карбюратора.

Забор топлива в систему холостого хода производится через трубку 9 (рис. 4), запрессованную в корпус карбюратора, и, соединяемую с эмульсионным колодцем 2 главной дозирующей системы первичной камеры после топливного жиклера горизонтальным, а затем вертикальным (под трубкой 9) каналом. Для уплотнения в месте стыка с крышкой на трубке устанавливается резиновое кольцо 8.

Далее топливо поступает в отверстие 3 канала в крышке (рис. 5) и подводится к отверстию 11 (рис. 3) топливного жиклера холостого хода. Пройдя через жиклер, топливо смешивается с воздухом, поступающим в полость отверстия электромагнитного клапана через перпендикулярное его оси сверление. Образовавшаяся топливовоздушная эмульсия проходит по каналу, параллельному плоскости левого поплавка и выходит из крышки в корпус карбюратора через отверстие 6 (рис. 5).

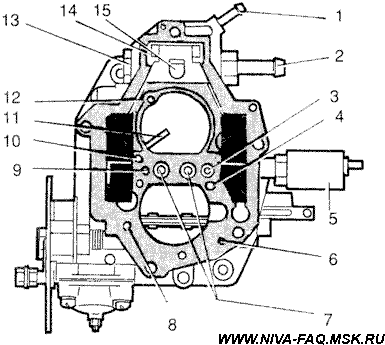

Рис. 5. Вид на крышку карбюратора снизу:

1 - штуцер перепуска топлива; 2 - топливоподводящий штуцер; 3 - отверстие подвода топлива к топливному жиклеру холостого хода; 4 - воздушный жиклер холостого хода; 5 - электромагнитный клапан на топливном жиклере холостого хода; 6 - отверстие подвода топливовоздушной эмульсии к каналам системы холостого хода в корпусе карбюратора; 7 - отверстия подвода воздуха к воздушным жиклерам главных дозирующих систем; 8 - отверстие подвода разрежения к пусковому устройству; 9 - топливный жиклер переходной системы вторичной камеры с топливозаборной трубкой; 10 - топливный жиклер эконостата с топливозаборной трубкой; 11 - распылитель эконостата; 12 - отверстие подвода топливовоздушной эмульсии к каналам переходной системы вторичной камеры; 13 - пробка сетчатого фильтра; 14 - ось держателя поплавков; 15 - держатель с поплавками.

Эмульсирующий топливо воздух поступает в крышку карбюратора через канал с установленным в нем воздушным жиклером 4 (рис. 5). Дополнительное количество воздуха поступает в вертикальный канал после воздушного жиклера через наклонное сверление в стенке вблизи кромки закрытой воздушной заслонки.

Далее, по наклонному, а затем вертикальному каналам, закрытым с торцов технологическими заглушками 6 (рис. 6), воздух подается в зону смешения с топливом, т. е. отверстию для электромагнитного клапана.

Рис. 6. Вид карбюратора сверху:

1 - распылитель эконостата; 2 - воздушный жиклер переходной системы вторичной камеры; 3 - заглушка канала эконостата; 4,7 - балансировочные отверстия поплавковой камеры; 5 - отверстия подвода воздуха к главным воздушным жиклерам; 6 - заглушки каналов системы холостого хода.

В корпусе карбюратора (рис. 4) выполнены следующие каналы системы холостого хода: прежде всего это вертикальный канал 5 подачи воздуха в систему из зоны диффузора первичной камеры к воздушному жиклеру, стыкующийся с каналом 4 (рис. 5) в крышке, а также эмульсионный канал 1, (рис. 4) стыкующийся с отверстием 6 (рис. 5) в крышке и начинающийся выемкой 16 (рис. 4) на верхней плоскости корпуса. Далее эмульсия поступает сначала по наклонному «А» (рис. 8), а затем по вертикальному «Б» участкам канала, заканчивающегося полостью, закрытой с торца заглушкой на нижнем фланце корпуса. В стенке полости выполнено щелевое переходное отверстие.

Из этой полости выходит система каналов, закрытых с торцов заглушками «Д» под блоком подогрева. Сечение одного из этих соединенных последовательно каналов регулируется винтом регулировки состава смеси, расположенным в плоскости нижнего фланца в задней его части справа по ходу автомобиля. Выходное отверстие системы холостого хода расположено на вертикальной стенке выемки 2 нижнего фланца (рис. 7).

Рис. 7. Вид карбюратора снизу:

1 - штуцер системы вентиляции картера; 2 - выемка у выходного отверстия системы холостого хода; 3 - отверстие подвода разрежения к пусковому устройству; 4 - демпфирующее отверстие подвода разрежения к пусковому устройству; 5 - демпфирующее отверстие подвода разрежения к пневмоэкономайзеру; 6 - выемка вывода картерных газов в задроссельное пространство.

Переходная система вторичной камеры (рис. 3) во многом похожа на систему холостого хода, однако ее топливный жиклер 7 питается непосредственно из поплавковой камеры. В системе также имеется воздушный жиклер 8 и выходное отверстие 6 у кромки закрытой дроссельной заслонки вторичной камеры, назначение и работа которого по существу аналогичны переходному отверстию системы холостого хода.

Топливо в переходную систему (рис. 5) забирается из правой секции поплавковой камеры по трубке 9 с несъемным жиклером, запрессованной в отверстии крышки карбюратора. По системе каналов с тремя заглушками на торцах, топливо, смешиваясь с поступающим через установленный сверху в крышке воздушный жиклер 2 (рис. 6) воздухом и образуя топливовоздушную эмульсию, поступает к отверстию 12 (рис. 5) в крышке. По системе каналов, начинающейся отверстием 10 (рис. 4) в корпусе карбюратора, топливовоздушная эмульсия поступает к переходному отверстию у кромки дроссельной заслонки вторичной камеры.

Эконостат (рис. 10) представляет собой простейшую дозирующую систему только с топливным жиклером 1 и отдельным распылителем 14 [ред. vlavuk] в виде высоко поднятой над диффузором вторичной камеры трубки 13 [ред. vlavuk].

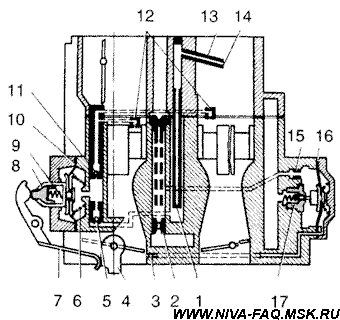

Рис. 10. Эконостат, экономайзер и ускорительный насос:

1 - топливный жиклер эконостата; 2 - главный топливный жиклер первичной камеры; 3 - демпфирующий жиклер; 4 - кулачок на оси дроссельной заслонки первичной камеры; 5 - всасывающий клапан ускорительного насоса; 6 - пружина хода всасывания; 7 - рычаг привода ускорительного насоса; 8 - головка диафрагмы; 9 - демпфирующая пружина; 10 - диафрагма ускорительного насоса; 11 - нагнетательный клапан ускорительного насоса; 12 - распылители ускорительного насоса; 13 - трубка распылителя; 14 - распылитель эконостата; 15 - топливный жиклер экономайзера; 16 - диафрагма экономайзера; 17 - клапан экономайзера.

Топливо в эконостат забирается непосредственно из поплавковой камеры. Вследствие расположения распылителя эконостата вне диффузора, т. е. в зоне низкого разрежения, он начинает подавать заметное количество топлива только при больших расходах воздуха через карбюратор, что соответствует работе двигателя с высокой частотой вращения и большим открытием дроссельных заслонок.

Каналы эконостата целиком выполнены в крышке карбюратора.

Забор топлива производится из правой секции поплавковой камеры по запрессованной в крышку трубке 10 (рис. 5) с размещенным в ней несъемным жиклером.

Экономайзер (рис. 10) представляет собой пневмомеханическое устройство, подключающее параллельно главному топливному жиклеру 2 первичной камеры дополнительно другой жиклер 15, в результате чего состав приготавливаемой горючей смеси обогащается в требуемых пределах.

Основной узел экономайзера - поджимаемая пружиной диафрагма 16 с толкателем, который давит на шариковый клапан 17. Полость над диафрагмой 16 соединена с задроссельным пространством каналом, заканчивающимся демпфирующим жиклером 3, который служит для сглаживания пульсаций разрежения и размещен в выемке, выходящей к стенке первичной камеры у края привалочного фланца. На холостом ходу и при малых нагрузках разрежение над диафрагмой 16 велико; оно преодолевает усилие пружины, отводя толкатель от клапана 17. При полной нагрузке разрежение мало, пружина перемещает диафрагму 16 и открывает клапан 17, позволяя бензину поступать через жиклер экономайзера 15 непосредственно в эмульсионный колодец главной дозирующей системы первичной камеры, параллельно потоку топлива через главный жиклер 2.

Ускорительный насос (рис. 10) - вспомогательная механическая топливоподающая система карбюратора, обеспечивающая принудительную, не зависящую от расхода воздуха через диффузоры, подачу топлива в период открытия дроссельных заслонок. Необходимость подачи дополнительного количества топлива определяется отнюдь не его «инерционностью» в каналах карбюратора при резком разгоне, как это традиционно указывается в популярных изданиях, а изменением в этот момент условий смесеобразования во впускной системе, в результате чего до цилиндров в первые секунды после начала резкого открытия дроссельной заслонки доходит только часть поданного карбюратором топлива, в то время как другая оседает на стенках впускной системы. Ускорительный насос компенсирует этот эффект и обеспечивает требуемый состав горючей смеси в цилиндрах в первый же момент после начала разгона.

По принципу действия ускорительный насос почти не отличается от автомобильного топливного насоса. В нем имеются подпружиненная диафрагма 10, связанная через рычаг 7 с кулачком 4 на оси дроссельной заслонки первичной камеры и шариковый всасывающий клапан 5, свободно пропускающий топливо из поплавковой камеры в полость под диафрагмой при ходе всасывания (в период закрытия дроссельной заслонки) и препятствующий его выходу обратно при ходе нагнетания (в период открытия дроссельной заслонки).

Кроме того, имеется шариковый нагнетательный клапан 11, препятствующий подсасыванию воздуха в полость насоса при ходе всасывания, и пропускающий топливо к распылителям 12 при ходе нагнетания.

Ход всасывания происходит за счет упругости пружины 6 диафрагмы, а ход нагнетания - за счет силового воздействия рычага привода на торец головки 8 диафрагмы.

В головке 8 диафрагмы между подпятником, контактирующим с рычагом, и тарелкой, установлена жесткая пружина 9. При резком открытии дроссельной заслонки, когда диафрагма ускорительного насоса, удерживаемая относительно медленно удаляемым топливом, не может быстро переместиться на расстояние, определяемое ходом рычага, пружина 9 сжимается и затем, по мере удаления топлива из полости насоса, медленно распрямляется, обеспечивая, во-первых, защиту диафрагмы от разрыва большим давлением топлива, и, во-вторых, растягивание процесса впрыска на 1-2 с, что требуется для обеспечения устойчивой работы двигателя.

Подаваемое ускорительным насосом топливо поступает к двум распылителям - жиклерам на длинных трубках, выведенных в обе камеры карбюратора и установленных на держателе 19 (рис. 9), в котором размещен и шариковый нагнетательный клапан (о нем речь шла выше).Всасывающий клапан ускорительного насоса запрессован в дно вертикального канала 3 (рис. 4) под держателем распылителей.

Забор топлива из поплавковой камеры осуществляется через отверстие, переходящее в горизонтальный канал с торцевой технологической заглушкой у правого нижнего винта крепления крышки ускорительного насоса, соединяемый в свою очередь с вертикальным каналом перед всасывающим клапаном.

Держатель распылителей 19 устанавливается в гнезде корпуса карбюратора, уплотняется резиновым кольцом и фиксируется только крышкой карбюратора.

На карбюраторах 21073, являющихся по существу аналогами карбюраторов 2108, отличающихся в основном только параметрами дозирующих систем, ускорительный насос имеет единственный распылитель, который подает топливо лишь в первичную камеру, т. е. точно так же, как это делается на карбюраторах "Озон".
