После продолжительной работы лебёдки штатный аккумулятор высаживается в ноль. В результате завести двигатель не получается. Поэтому появилась идея поставить второй аккумулятор под капот, желательно большой ёмкости.

Вернувшись из магазина с аккумулятором Tudor на 95 А*ч, приступил к установке.

Для начала снял запаску и перебрал возможные варианты расположения АКБ. В связи с большой высотой почти во всех вариантах она становилась впритык с крышкой капота. В итоге двухдневных раздумий решил поставить батарею не поперёк, как изначально планировал, а вдоль боковой поверхности машины.

Для установки потребовалось:
- уголок 40х40 примерно полметра (обрезается по месту);
- лист толщиной 2 мм;
- полоса толщиной 4 мм - 50 см (с запасом);
- 2 стержня с резьбой М8 примерно на 5 см больше высоты устанавливаемого аккумулятора;
- гайки М8 с шайбами и гроверами - 10 шт.;
- болты М8 длиной 2-3 см - 4 шт.;
- болт М6 с гровером - 1 шт.

Сначала примерил уголок. Одной стороной он опирается на пластинку, приваренную к трубе запаски, другой - на брызговик. Уголок обрезал по месту, просверлил соответствующие отверстия (8 и 6 мм), выставил параллельно моторному щиту, просверлил 8 мм отверстие в брызговике и закрепил болтом М8. С наружной стороны брызговика подложил кусочек полосы.

Далее из картона вырезал примерную копию площадки, подогнал по месту и затем перенёс на металл. Площадку крепил двумя болтами М8 к моторному щиту (гайки наживлял из салона над педальным узлом) и одним к уголку.
По краям листа сверлим отверстия, вставляем стержни с нарезанной резьбой М8 и с обеих сторон затягиваем гайками.

Из полосы изготавливаем прижимную пластину с отверстиями под стержни.

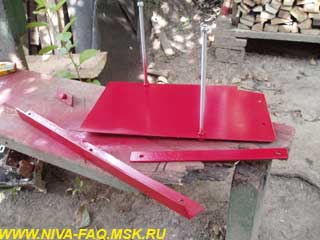

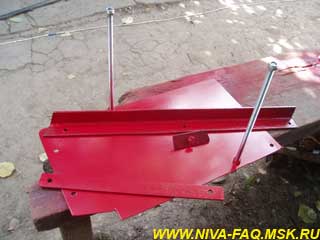

Весь комплект:

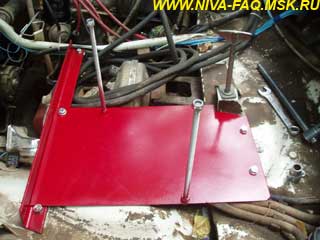

Конструкция установлена под капотом:

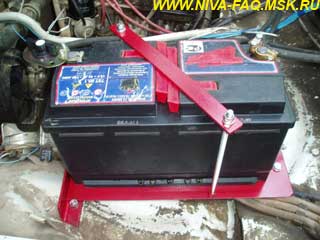

Всё вместе с АКБ:

Теперь самая интересная часть - подключение. Для этого был приобретены два флажковых выключателя массы, 2 комплекта (тонкие и толстые) латунных клемм на АКБ, пара метров сварочных проводов 25 мм², 10 латунных клемм массы для болта М8 под обжим. Также пригодились завалявшиеся в гараже провода сечением 2,5 мм².

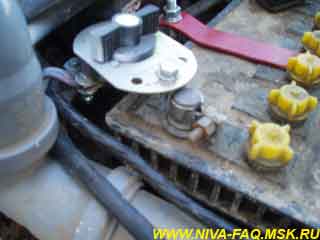

Самым сложным оказалось размещение выключателя массы на дополнительной АКБ. Места по высоте под капотом в обрез, так что пришлось сгородить вот такую конструкцию:

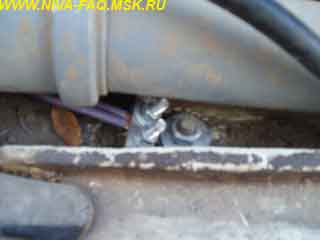

Для соединения оголённых концов проводов с чем-либо придумал следующее: берутся две клеммы массы, разгибаются, по краям соосно сверлятся отверстия 5 мм, вставляются болты М5 и притягиваются гайками. Таким образом, оголённый конец провода надёжно зажимается между двух пластин. На фото такое соединение применено вместе с клеммой АКБ:

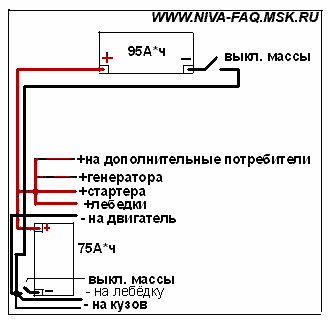

Собственно схема соединения электропотребителей приведена ниже:

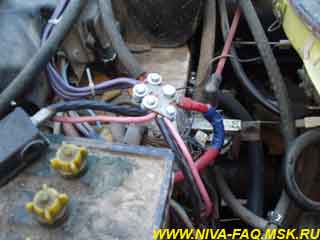

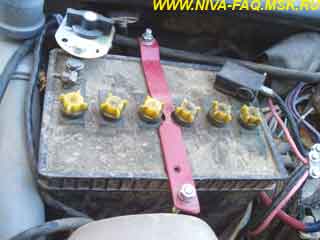

Все "плюсы" я соединил в районе таблички с номером кузова. Самодельные клеммы на проводах стянуты болтом М8. При этом надо позаботиться о том, чтобы соединение было виброустойчивым - применить по две гайки на болт, два гровера и посадить резьбу на фиксирующий герметик. На фото соединение ещё не заизолировано:

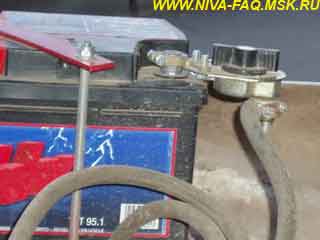

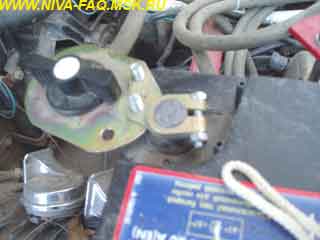

Выключатель массы на штатную АКБ я приспособил следующим образом: отрезал от родной клеммы место обжима провода, просверлил отверстие 6 мм и притянул выключатель массы болтом М6. На болт выключателя массы надел клеммы от проводов на двигатель, на лебёдку, на кузов и от дополнительной АКБ:

Провод массы от АКБ к кузову заменил на самодельный, составленный из двух. Суммарное сечение получилось больше штатного. На кузове провод закрепил уже известным способом:

Вот собственно и всё. Теперь можно пользоваться лебёдкой, не боясь разрядить единственный аккумулятор, т. к. их уже два!

fanngorn, 25.10.05.

* * *

Первым делом нужно подготовить место для установки. Любым способом убираем скобу-держатель запаски — высверливаем, выпиливаем, можно просто зубилом срубить (но металл под запаской очень тонкий и порвется):

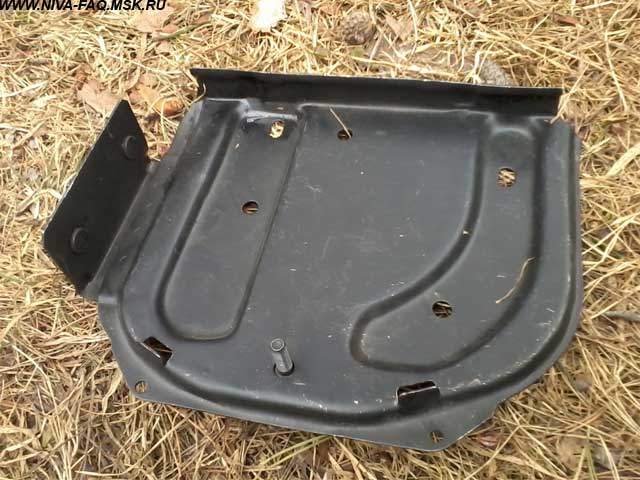

Далее нам нужна площадка аккумулятора 2110-3703090 и к ней планка 2108-3703112 (она будет прижимать АКБ, так как места под верхнюю планку не остается):

Площадка содержит пару ненужных нам элементов, их нужно отболгарить — один элемент отпиливается снизу по сгибу, и также отпиливаем сантиметр с края. Высверливаем три точки сварки, чтобы полностью убрать "лишнее" (нужно экономить толщину). С полукруглой стороны немного подгибаем. После этого площадка ложится на место, как будто всегда тут стояла:

Привинчиваем на 4 самореза — два отверстия уже есть, третье получилось при высверливании сварки, четвертое можно задействовать из тех, что побольше. Ставим АКБ и прижимаем планкой. Ставим силовые провода с клеммами. "Масса" пойдет на крепление бачка сцепления под зажимную ленту (не забываем там всё тщательно зачистить), "плюс" протягиваем в сторону основного аккумулятора. При высоте АКБ 190 (стандартная) капот закрывается вплотную, ребро жесткости на нем самую малость упирается в угол АКБ. Тем самым имеем следующий плюс — при открытии капота из салона он открывается более легко (подпирает АКБ). При установке аккумулятора высотой 175 будет некоторый запас:

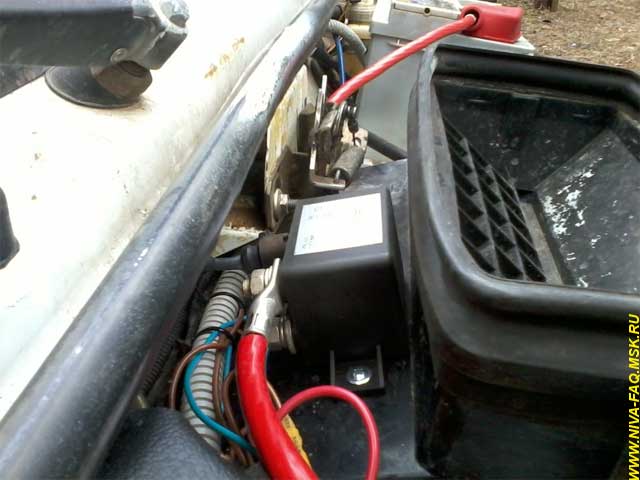

Между АКБ устанавливаем устройство развязки аккумуляторов. В данном случае был выбран УРА-300-01, в герметичном исполнении и с разъемом. УРА можно разместить где удобно, вполне подошел вариант с креплением на воздухозаборнике на два винта:

Провод с разъема тянем в салон. На свободное место (если есть) ставим кнопку (без обозначения). Кнопка будет замыкать красный провод с УРА на "плюс", принудительно включая УРА:

В накладке на тоннель от АПС канцелярским ножом вырезаем два прямоугольных отверстия под вольтметры. Это нужно делать очень аккуратно, второго шанса не будет! Лучше сначала вырезать чуть меньше, затем подрезать до нужного результата:

Тянем провода — два от АКБ 1 и 2, один на зажигание (я взял с одной из кнопок), один на массу. Убираем провода в гофру под накладку. Ставим вольтметры, включаем зажигание, наслаждаемся результатом!

RaFaeL-NN, 11.04.16.
