Выбор БК и места для установки

То, что в 21214 нужно ставить бортовой компьютер (далее БК) сомнений не было. Вопрос, какой и куда. Читал в FAQ, что советует народ. И немаловажный момент, куда ставить БК. После раздумий, взвесив все за и против, был выбран БК-20.

За:
- крупный дисплей;
- выполнение основных функций (контроль работы двигла, учет расхода топлива);
- наличие часов (конструкторы ВАЗа решили, что они не нужны).

Против:
- не дает расшифровки ошибок ЭБУ (ну и ладно).

Место было выбрано сразу и однозначно. На приборке есть такая надпись: «LADA NIVA 4x4», она скорее для того, что бы наш брат нивовод не забывал, какой машиной он управляет и не расслаблялся. Я решил, что данный дивайс будет аккурат стоять там.

Засучиваем рукава и вперед.

Инструменты

- Ну, отвертки это само собой.
- Дрель, сверло D-2 мм.
- Надфили плоский и треугольный.
- Тонкая стамеска.
- Штангенциркуль, линейка.
- Паяльник и оловоотсос.
- Клей для пластмассы.
- Макетный нож (широкий).

Дополнительные материалы

- Колодка 2-х контактная.
- Колодка 12-ти контактная (не менее 8).
- Провода (лучше разноцветные - веселей работать будет).
- Кнопки без фиксации (можно использовать родные от БК).
- Термоусадочный кембрик.
- Прозрачный корпус от шариковой ручки.

Установка

Внимание при такой установке БК вы теряете гарантию!

Будьте внимательны и осторожны. Если я вас не испугал, то за дело.

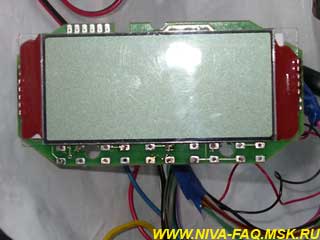

Разбираем БК. Толстый жгут освобождается путем частичного разрушения задней части корпуса прибора. Корпус может пригодиться. (то, что от него осталось). Провод зуммера режется примерно пополам, в разрыв впаивается колодка на 2 контакта. Провод от зуммера к колодке, лучше удлинить. Далее аккуратненько выпаиваем кнопки:

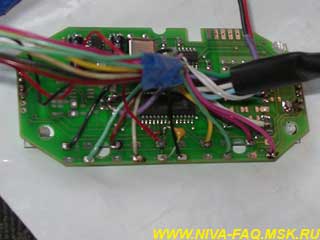

На их место с оборотной стороны впаиваем провода:

Внимание у кнопки «» два минуса!

Противоположные концы проводов припаиваем к колодке (мама):

К «папе» припаиваются провода, которые будут, заканчиваться кнопками управления БК, выводимыми на торпеду:

На фото блок кнопок от старого советского телевизора, там 6 кнопок одна свободна.

Длина проводов зависит от желаемого места установки кнопок.

На этом изменения БК закончены.

Переходим к организации места для БК в приборной панели.

Разбираем приборную панель. Там дам две колодки («папы») красная и белая. При сборке не перепутайте!

Внешний вид посадочного места вид спереди:

Вид сверху:

В верхней части сверлятся отверстия и протачивается паз плоским надфилем. Лишние элементы на серой части приборки выбираются с помощью тонкой стамески и макетного ножа. Когда лишние элементы убраны, вставляется БК. Убедитесь, что экран прибора находится заподлицо с нетронутыми стенками детали приборки слева и cправа.

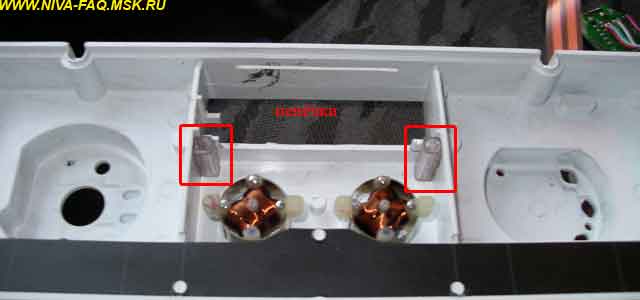

Вставляем БК. Чтобы установленный БК опирался при движении автомобиля, приклеиваются два упора. Упоры сделаны из прозрачного корпуса шариковой ручки. Отпиливаются два пенёчка длиной 25 мм и приклеиваются так, чтобы плотно прилегать к печатной плате прибора:

Оставим высыхать. Пока сохнет пьем пиво.

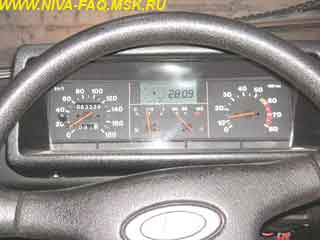

На лицевой части панели (черной) размечается место для окна дисплея БК. Резать с лицевой стороны. Вам необходимо удалить надпись «…….4х4». Эта работа выполняется макетным ножом. Нож всегда должен быть острым (мне хватило одного полотна).

02.09.05.

Дополнительные фото сделал vitaliy:

29.09.05.
