Озадачился установкой на свой "крокодил" бортового компьютера. Из множества моделей выбор остановился на Multitronics VG1031U. В комплекте с ним идет переходник, с помощью которого можно без проблем подсоединиться к бортовой сети, в разрыв цепей на выключателе аварийной сигнализации. Но сечение проводов этого переходника доверия не вызывало, уж больно тонкие. А там местами ток может проходить до 6 ампер. Стал искать альтернативный метод подключения и нашел все необходимые цепи на колодке блока управления АПС. Необходимо заметить, что в моем автомобиле блока АПС не было, а вместо него стоял разъем с перемычкой. У меня создается впечатление, что в последнее время на Нивы перестали ставить АПС, а ставят только перемычки.

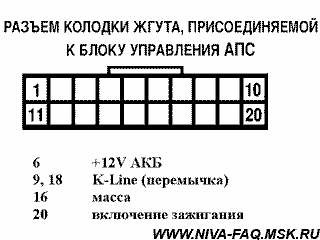

Вот распиновка необходимых цепей на этом разъеме:

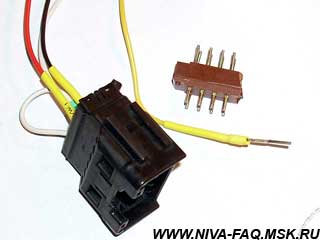

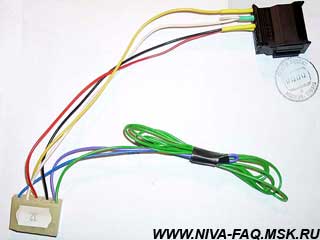

Задача поначалу казалась простой. Купить этот разъем (к сожалению, на разъеме с перемычкой присутствуют только два штыря, а необходимо еще три) и присоединить провода переходника из комплекта БК к этому разъему. Тогда подключение БК происходит простым подключением к колодке АПС, да к тому же колодка диагностики остается свободной. Но тут появилась засада. Пол дня искал тип этого разъема, нашел. Это оказался разъем TYCO ELECTRONICS / AMP - 040 MULTILOCK PLUG 20P 175562-2. Но самого разъема найти не удалось. Тогда стал искать подходящие штыри от других разъемов - безрезультатно. Роясь в своем радиолюбительском барахле, наткнулся на старый добрый П2К. Штыри этого разъема идеально подходят по длине и диаметру (надо только чуть-чуть шилом увеличить отверстия в разъеме). Пятнадцать минут работы паяльником и переходник готов:

К штырям П2К удобней сначала припаять провода, а потом уже их выламывать. Затем надеваем на них термоусадку, слегка увеличиваем шилом диаметры в 175562-2 и вставляем в соответствующие гнезда:

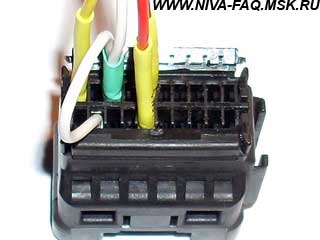

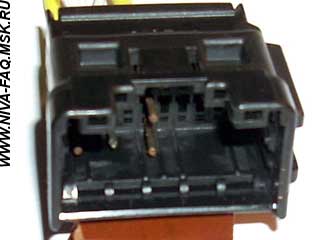

Желтый провод в 20 гнездо, красный в шестое, черный в 16. Вытащив один из штырей перемычки, припаиваем к нему белый провод:

Неиспользуемые провода переходника отрезал и заизолировал. Оставил только зеленый на ДУТ. Будет настроение, подключу его к колодке приборки, а пока буду пользоваться виртуальным баком. Все это проделывается дома в тепле и с максимальным комфортом (освещение, инструмент, фен для термоусадки и т.д.).

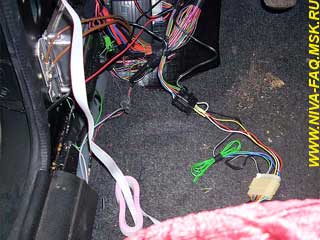

Изготовив переходник, пошел к машине. Снял облицовку у левой ноги водителя, подключился к колодке АПС и услышал приятный женский голос: "Здравствуйте!". Моя жена окрестила этот БК Лилу. Мультитроникс, мультипаспорт, в общем Лилу из "Пятого элемента":

После включения зажигания, секунд через 30, БК определил контроллер как Б797 и стал показывать все заложенные в него параметры двигателя. Больше всего по времени заняло прокладывание кабеля датчика температуры. Удобней всего оказалось его провести в моторный отсек через уплотнительную резинку тросика открывания капота. Далее по жгутам к левому габариту. Кстати место мне не очень понравилось. Через полчаса в пробках наружная температура увеличивается с 8 градусов до 22. Надо будет перенести под бампер.

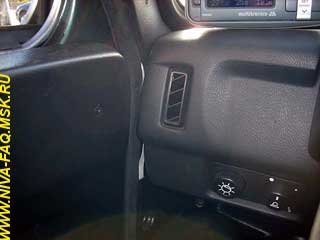

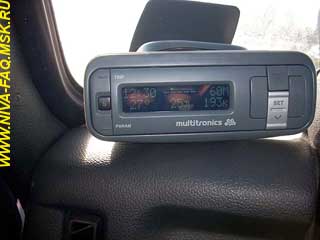

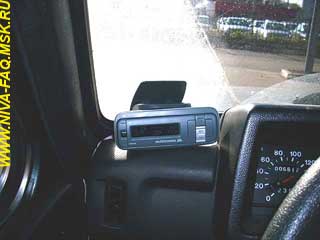

Сам БК установил на торпедо слева от приборки с помощью входящего в комплект кронштейна (приклеивается к лобовому стеклу). Плоский кабель от него проложил под облицовкой стойки, затем под уплотнителем двери:

На установку БК ушло около часа времени.

P.S. Купив БК и ожидая выходных, чтобы его установить, в течении недели приглядывался к потенциальным местам инсталляции сего девайса. Над зеркалом отпало сразу. Неудобно мне туда заглядывать. В зеркало удобно, а вот чуть выше него уже неудобно, хотя и очень стильно. Постепенно забраковал все потенциальные места и остановился на этом. Из минусов есть только один - кроме водителя показания БК никому не видны, хотя кроме водителя они никому и не нужны.

И еще. Если кому-нибудь удастся раздобыть комплект разъемов TYCO ELECTRONICS 175562-2 и 174047-2 ("папа", "мама"), то сделав из них переходник тупо один к одному (1 контакт на 1, 2 на 2 и т. д.), но с отводами на переходную колодку БК (6, 16, 18, 20 контакты), можно использовать такой метод подключения и в автомобиле с установленным АПС.

Serge37, 22.10.08.

* * *

Из всех представленных в наших магазинах маршрутных компьютеров меня заинтересовал MULTITRONICS VG1031, в том числе из-за возможности установки под потолок. Дело в том, что другие варианты установки по разным причинам меня не устраивают. Либо необходимо избавляться от центральных воздуховодов - в моей машине они вполне успешно выполняют свою функцию, либо необходимо резать/сверлить переднюю панель, либо нужно жертвовать пепельницей. БК-214 - не понравился внешний вид и способ крепления.

Итак, принято решение устанавливать под потолок. Был куплен МК "VG1031g с подиумом Волга". При установке ставилась цель сохранить функционирование солнцезащитных козырьков, для этого было найдено простое решение - развернуть держатель козырьков на 180 градусов по оси зеркала.

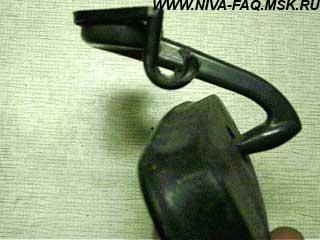

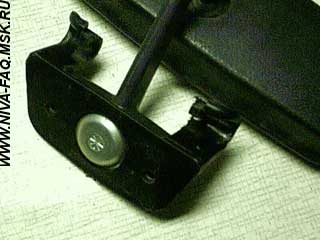

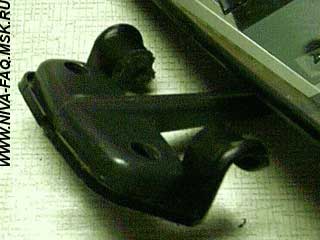

Последовательность действий по установке такова. Отщелкиваем солнцезащитные козырьки и отводим их в стороны. Отворачиваем два самореза крепления зеркала и снимаем его вместе с держателем козырьков. Далее берем держатель козырьков (фото слева) и вырезаем середину желоба так, чтобы получилось, как на правом фото:

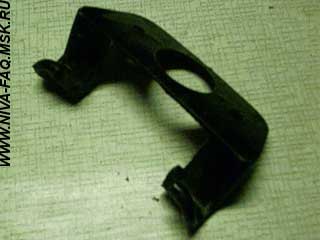

Теперь желоб держателя козырьков будет развернут и направлен в сторону лобового стекла:

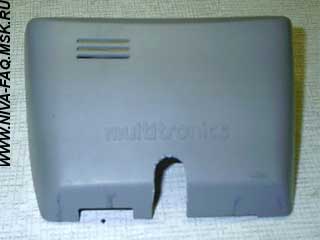

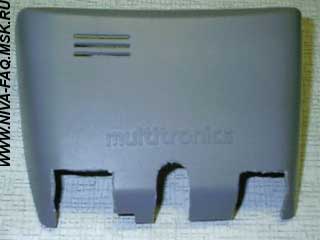

Берем нижнюю часть подиума МК (фото слева) и делаем вырезы под доработанный держатель козырьков:

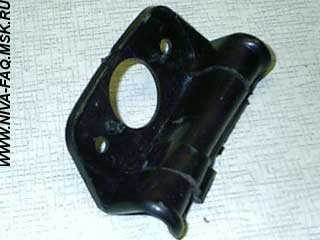

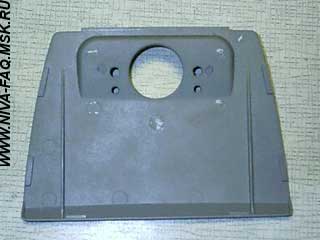

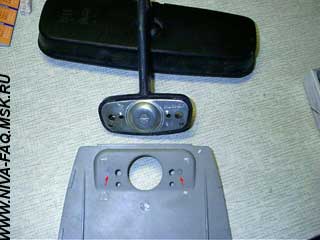

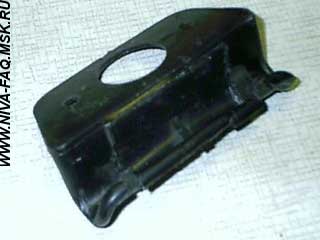

В основании подиума (фото слева) сверлим отверстия, которые должны совпадать с крепежными отверстиями в зеркале:

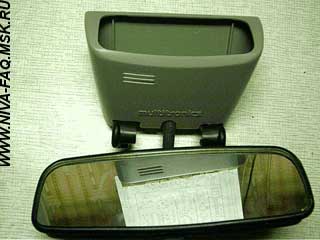

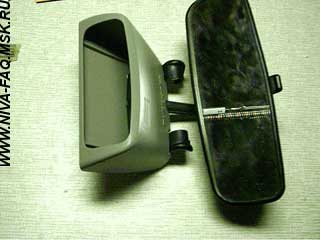

Теперь остается только установить все это в правильной последовательности на автомобиль - основание подиума, затем держатель козырьков, затем зеркало, и весь этот пакет крепится штатными саморезами. Нижнюю часть подиума защелкиваем на основании, получаем:

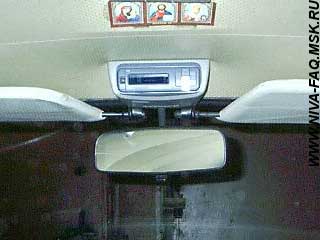

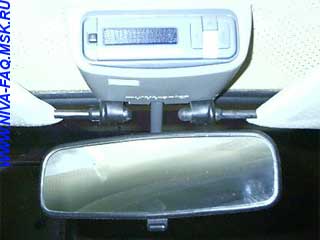

Сам МК защелкивается в собранный подиум спереди. На автомобиле это выглядит так:

Подключение МК осуществляется входящим в комплект плоским шлейфом, который необходимо протянуть под обивкой потолка и далее под пластиком левой боковой стойки. Собственно электрическое соединение осуществил подпайкой с обратной стороны диагностической колодки - так надежней всего.

Датчик наружной температуры разместил в левом боковом указателе поворота, просверлив в плафоне рядом с лампой небольшое отверстие и пропустив туда провод с датчиком, отверстие герметизировал силиконовым герметиком. Расстояние от лампы получилось 3 см, учитывая небольшую мощность последней нагрева быть не должно. При движении датчик почти не нагревается, но в пробках показания немного уходят в плюс.

Вообще установка и настройка никаких проблем не вызвали - все согласно инструкции. Единственное возникшее осложнение - штатные козырьки стали задевать при опускании за зеркало - решил заменой их на козырьки 2121, которые не задевают за счет другой формы скоса под зеркало.

P. S. Авто: ВАЗ-21218 2001 г, двигатель 21214, контроллер BOSCH MP7.0, АПС активирована и нормально функционирует вместе с МК.

Петр Медведев, 06.11.08.
