 Маршрутный компьютер "Штат"
 Автор Timofei_8x8i
 Форум «Нива 4х4»
    NIVA-FAQ
       Техника
          Электрооборудование
             Маршрутный компьютер

Повествование об установке

Кликните на фото, чтобы увидеть его полностью

Вчера поставил себе маршрутный компьютер ШТАТ. Впечатления от работы очень хорошие, смущают только показания суммарного расхода топлива - получается, что расход - около 8 л/100 км. И похоже, что он считает не расход на 100 км, а литры бензина с момента сброса счетчика. Однако, я пока что не полностью уверен в своих сомнениях, потому, что вчера этот Штат помог мне найти идею по поводу решения следующих проблем, которые меня достали в последнее время: периодически выставлялся код ошибки 1123 (переобогащенная смесь), а также двигатель стал часто глохнуть при сбросе газа+торможении. Так вот, вчера я обнаружил, что существуют моменты, когда Штат показывает нулевую скорость при движении автомобиля. Значит, периодически глючит датчик скорости, а это может привести к неправильному образованию смеси со всеми вытекающими последствиями. Обнаружить такую неисправность на Авто 99 Рус маловероятно из-за ограниченного времени тестирования.

Теперь о том, как я его ставил. Сперва откусил колодки, которые болтаются на проводах питания Штата. Выбрасывать их не нужно - могут пригодиться контакты (пинЫ), которые легко и надежно вставляются в контроллер. Затем нашел место, откуда брать "плюс". Из большой колодки предохранителей от предохранителя 1 выходят два желто-синих (или зеленых?) провода. Согласно схеме, там находится "плюс", подаваемый через замок зажигания. С одного из проводов снял изоляцию и сделал отвод. "Минус" можно найти на контроллере на контакте A (что рядом с М) т. е. специально искать его не нужно. Чтобы обеспечить надежное подключение "минуса" к контроллеру, я нарастил на него пин от колодки питания, которую отрезал на первом шаге. Контакт М находится внизу справа на колодке контроллера, а контакт А (земля) - рядом с ним вверху.

Сам Штат решил ставить слева от руля. Как оказалось, пластмасса приборной панели режется чрезвычайно легко обойным ножом. Однако, миллиметрах в пяти под слоем поролона я уткнулся в металл. Судя по всему, это каркас торпеды. К счастью, я вырезал дырку в таком месте, что попал на круглое отверстие сантиметра два в диаметре, через которое можно просунуть ножовочное полотно и выпилить дыру нужной величины. Альтернативный способ установки Штата - туда, где ему и положено быть в "десятках" - на месте одной из заглушек на центральной панели. Только при этом нужно нарастить сигнальный провод (М) и подумать, чем закрыть дыры, образующиеся из-за неквадратности нивовских заглушек.

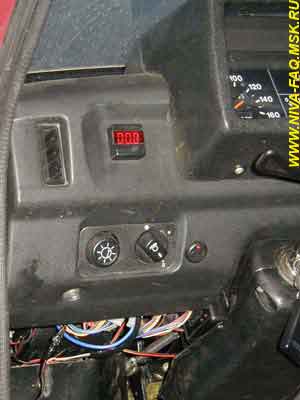

На фотографии внизу виден еще неубранный плюсовой отвод для питания Штата, а также видно, как фотовспышка выявляет, насколько может быть грязной машина (я всегда думал, что у меня лишь легкий налет дорожной пыли) :-))))

Вот так,

Всего хорошего,
Тимофей aka Timofei_8x8i, 07.02.02.
