Конструктивный недостаток электрической схемы Нивы: при выключенном зажигании, если клавиша включения освещения в положении "2" или "самый низ", остаются постоянно включены не только габариты, но и ближний свет фар. Проявляется он очень неприятно:  проехав под мостом или в тоннеле в солнечный день, можно забыть выключить свет на стоянке и посадить аккумулятор.

На Нивах прежних лет этого не было (горели только габариты). Изучив схему подключения, я выяснила, что именно габариты и должны оставаться, а ближний свет - "нововведение" завода в последние годы.

Указанный недостаток легко устраняется. Для этого синий с черным провод, приходящий на контакт "INT" замка зажигания, нужно переставить на контакт "15" (синий провод).

Кстати, постоянный плюс на контакте "INT" можно использовать для подключения магнитолы, а не запитывать ее от прикуривателя.

Cockchafer, 30.01.01.

* * *

Сообщение в форуме (оригинал):

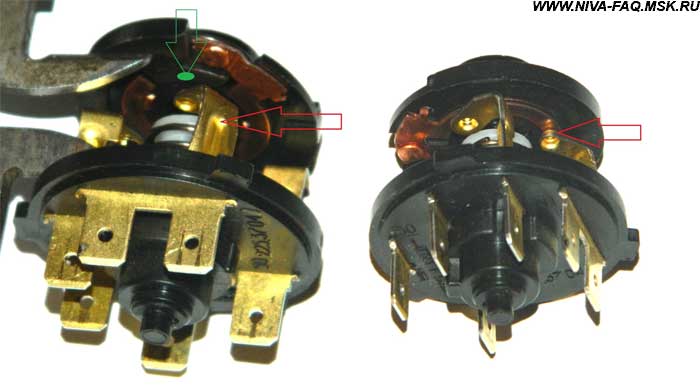

Я тоже решил, что фары должны гаснуть при выключении зажигания. Перекидывать провод с контакта "INT" замка зажигания на контакт "15" не стал, чтобы лишний ток не гнать через "15-й" контакт. Наслушался рассказов про подгоревшие контактные группы замков. Разобрал старый замок зажигания и всего-навсего немного повернул тонкими плоскогубцами контактную ножку, которая идет от клеммы "INT". Не разбирая даже контактную группу. На обоих рисунках эта ножка показана красной стрелкой. Повернул так, чтобы контакт ножки "INT" сместился в "зелёную зону" (см. левый рисунок). В этом месте разрыв контактного кольца и когда выключаешь зажигание, напряжение на контакте "INT" пропадает. Соответственно, гаснут и фары. Остаются только габариты.

Когда поворачиваю ключ в замке, ножка "INT" сходит с места разрыва и попадает на контактное кольцо, замыкаясь с контактом "30", как на рисунке справа. Фары загораются.

Сколько изучал разные схемы Нив, нигде не обнаружил никакой иной нагрузки на контакте "INT", кроме фар. Но для подстраховки всё же спрошу у знатоков электрики - данная переделка ничего не отключила на моей Ниве (2005 г. в. инж.), из того, что должно быть включено даже когда ключа нет в замке зажигания? (Сигналка и магнитола подключены к постоянному "+" не на замке).
