Как ни странно, но источником проблемы явился постоянный перезаряд АКБ в 2121.

Запарился я бороться с перезарядом, и после многократных замеров напряжения зарядки при включении различных электропотребителей выяснил, что ограничить напряжение до значения 14+/- 0,2 В можно просто включив противотуманки 2х55 Вт (без нагрузки релюха долбит под 16 В). С тех пор стал постоянно ездить с включенным светом. Несомненно в этом есть свои плюсы, но через некоторое время, меня стал накалять тот факт, что выйдя из машины, закрыв ее и отойдя на несколько метров, я оглядывался и в очередной раз приходил в бешенство, от того, что опять нужно возвращаться и выключать свет! Индикатор включенных габаритов, несмотря на то, что он чист изнутри и там установлена трехваттная лампочка вместо одноваттной штатной, днем виден только в тени.

Короче, я решил так или иначе избавиться от этого гемора. После некоторого времени изучения электрической схемы ВАЗ 2121, нашел 2 вот таких вот решения:

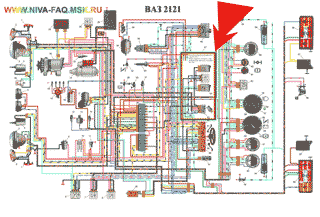

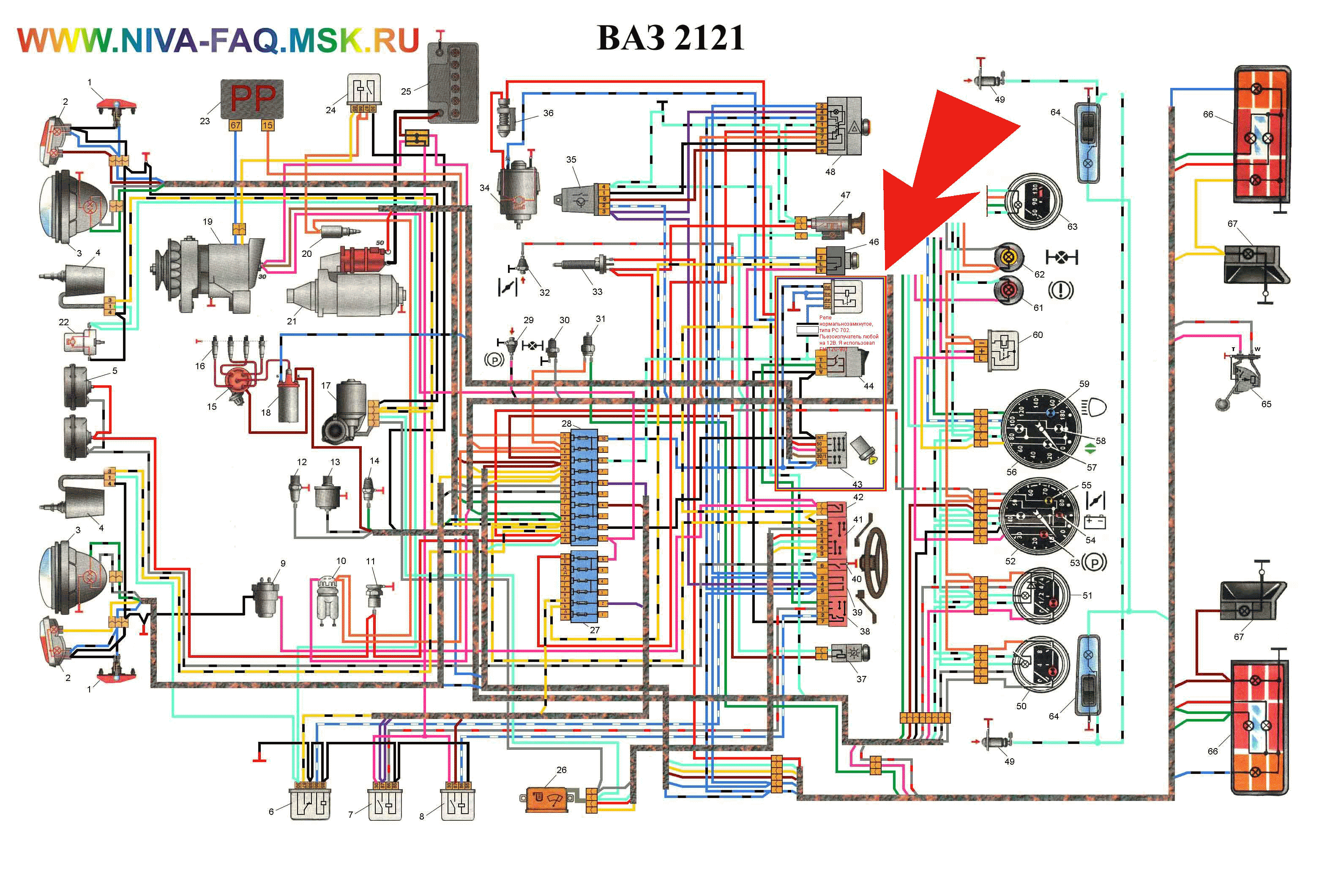

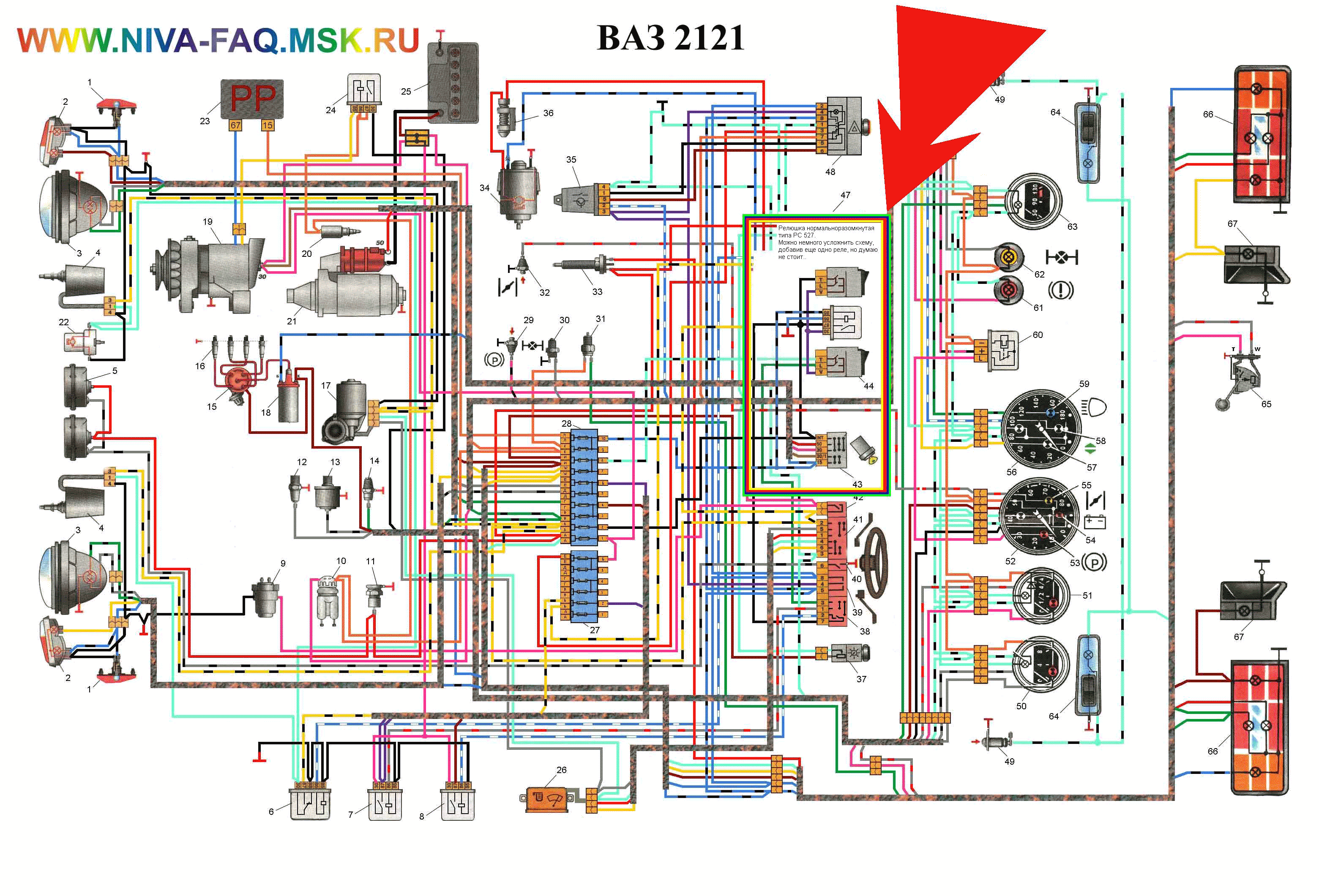

Вы видите превьюшки. По клику схемы откроются в новых окнах.

Схемы простейшие, комментов не требуют. Все, что необходимо, подписано на рисунках.

Mikus, 06.02.09.

* * *

Сигнализатор невыключенных габаритных огней

Многие водители забывали выключить габариты и утром их ждал неприятный сюрприз. Чтобы исключить такие сюрпризы, я установил сигнализатор. Он срабатывает тогда, когда выключено зажигание и включены габариты
( это тот самый момент, когда водитель не выключив габаритов собирается выйти из машины) появляется прерывистый звук и мигает лампа.

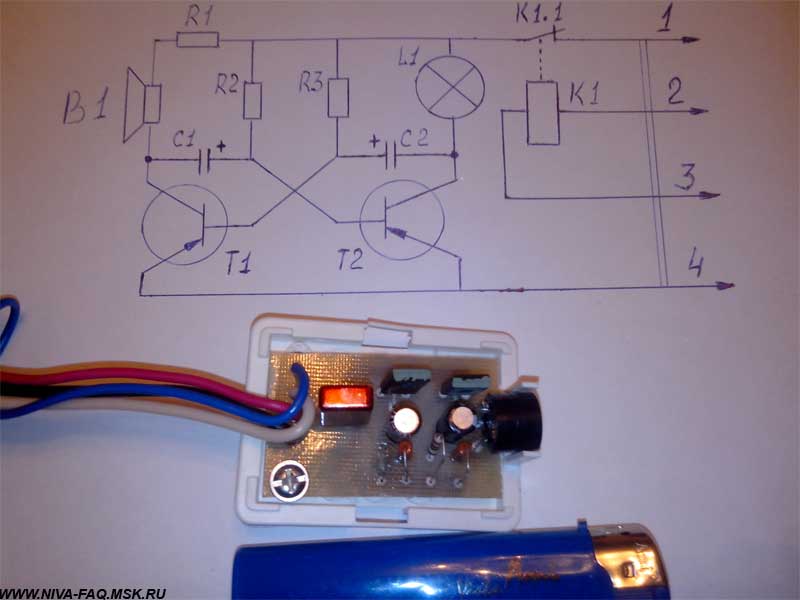

Устройство собрано на основе симметричного мультивибратора и не требует настройки.
С1 и С2 - 220 мкФ. Можно изменить частоту звуковых колебаний изменив ёмкость конденсаторов С1 и С2.
Т1 и Т2 - КТ817
R1 - 82 Е
R2 - 2 К
R3 - 750 Е
Реле любое на 12 В. Я использовал РЭК 23, т. к. оно наиболее компактное.
Ламла миниатюрная на 12 В. При желании её мощность можно увеличить до 4 Вт и вывести не приборную панель.
В1 - зуммер на 12 В.

1 - +12 В от включённых габаритов
2 - +12 В от зажигания
3 - масса
4 - кнопка двери

ИНДЕЕЦ, 20.04.13.

Примечание от Maxx800. Стрелочки на транзисторах не в ту сторону.
