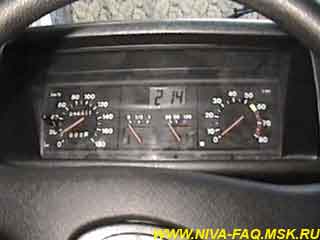

Обычные китайские часики. По размеру - как будто делали специально для установки в панель. Среднюю лампочку подсветки панели пришлось вынуть - она находится как раз над часами, отражение от индикатора мешает...

VIB.

Взято с сайта Нива-Клуба www.niva.msk.ru.

ALER:  Это венгерская комбинация приборов.

* * *

Это не первый рецепт установки часов в Ниву. Однако существующие и описанные в ФАКе способы установки имеют свои недостатки:
1.Если часы размещать за пределами приборной панели, то они не подсвечиваются в тёмное время суток. Прокладывать дополнительные светодиоды для подсветки и запитывать их от кнопки включения габаритов – сложно.
2.Если часы размещать прямо в приборной панели, то они подсвечиваются при включении габаритов, но встаёт вопрос, а как ими управлять (подводить время, менять батарею, и т.д.)?

Кроме того, у меня был ещё один важный аргумент: в самом центре приборной панели находится глупая и бездарная надпись латинскими (!) буквами ЛАДА-НИВА 4х4. Учитывая всё вышесказанное, решено было устанавливать часы именно туда.

Вообще-то подойдут любые часы, в том числе квадратные китайские с базара, но у меня была сердцевина от наручных часов (Электроника-5, Монтана и т.д.) без корпуса. В моём случае есть только две кнопки, которые нужны для управления часами:
1.Выбор режима (индикация, коррекция часов и коррекция минут);
2.Собственно установка часов и минут в зависимости от выбранного кнопкой 1.

Смысл переделки – в конструировании выносного блока питания-управления за пределами приборной панели, чтобы было удобно менять батарею и устанавливать нужное время.

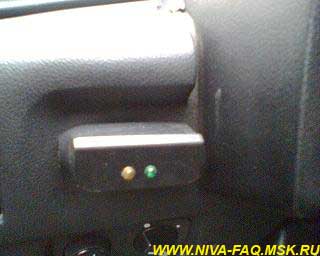

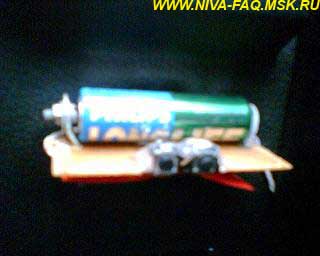

Такой блок показан на левом фото без корпуса, на правом фото на него надет корпус.

На текстолитовой печатной плате устанавливаются две микрокнопки (продаются на любом радиорынке). Вырезаются из любого металла два уголка для крепления батареи 1,5 В. Кнопки и кронштейны батареи припаиваются тонким проводом МГШВ (так называемый «семипалатинский») параллельно соответствующим кнопкам на часах, батарейные провода с соблюдением полярности – параллельно батарейному отсеку в часах. Жгут проводов прокладывается по линии разъёма комбинации приборов (на фото жгут не виден).

Корпус блока управления выполнен на основе сгоревшего зарядного устройства от мобильного телефона. В качестве «нажимателей» использованы светодиоды с отпиленными ногами. Светодиоды-кнопки фиксируются с внутренней стороны липкой лентой и передают усилие на микрокнопки. Корпус одевается на плату на штатных «рельсах», они предусмотрены в зарядном устройстве телефона.

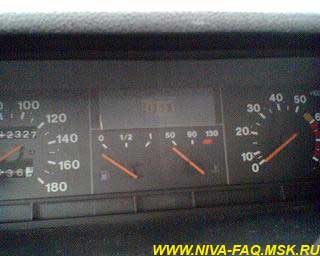

Комбинация приборов разбирается и часы наклеиваются прямо в центр шитка приборов. Предварительно был изготовлен шильдик (от индикатора уровня магнитофона) и покрашен:

Два года – полёт нормальный, часы не отклеились от щитка, батарея ещё не истощилась и не менялась, т.к. энергопотребление минимально.

31.12.07.
