Каждое утро, выезжая на работу, когда на улице темно - приходила мысль: сделать подсветку клавиш. Сначала хотел пойти легким путем - клавиши ГАЗ/ПАЗ с подсветкой типа ЦПС, что установлен в штате, не устраивало одно - нет индикации включения, а для индикаторов места уже не оставалось. Цель: поставил использовать только отечественные компоненты. Изучив почти всех производителей кнопок и переключателей в России, пришел к выводу - безусловный лидер по качеству/технологичности/цене - АВАР, что в г. Псков (речь об оригинальных деталях последних выпусков).

В итоге поставил:
1) Переключатель света с регулировкой шкалы ГАЗ-3302,3111,3310
Артикул 2003.3769 Цена 1120 р.
АО АВТОАРМАТУРА

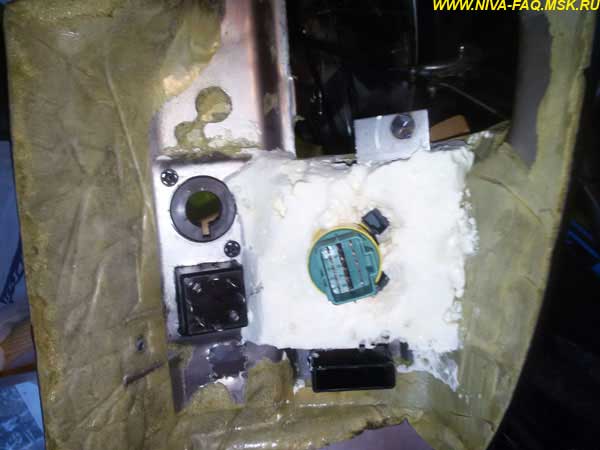

Основная сложность при установке - мешающийся справа кронштейн крепления приборной панели, а слева воздуховод. В итоге оптимальное расположение на фото. Диаметр внешней части ЦПС 63 мм, внутренней 64. Сверлим дырку 63 мм биметаллической коронкой, снимаем переднюю панель, разбираем ЦПС, подтачиваем крепление под плоскость, фиксируем и заливаем монтажной пеной (как оказалось лучший вариант крепления). Возможность снятия ЦПС остается - снимается декоративная передняя накладка и сам переключатель в сторону салона. Также придется поискать колодку разъема, я заказал здесь - www.klemma505.ru, сама колодка - Ф.57.830.043 (Колодка гнездовая 15-ти конт. Центрального Переключателя Света (ЦПС ГАЗ). Клеммы тоже, соответствующие - G126В (АМР 927773-3.Контакт гнездовой Лира 2,8 мм под провод сечением 1.5...2.5 мм. Кв). Для корректной работы ЗПТФ установил классическое реле 4-х контактное 75.3777-10 (АВАР), подключение на схеме ниже.

Подключил все по схеме (я не электрик, сильно не критикуйте):

(По клику на превьюшку схема откроется в новом окне).

Для более качественной подсветки (штатная еле светит) поставил зеленые светодиоды подсветки T5 самой слабой яркости, а подсветка центральной крутилки - BS7A, но с отрицательной полярностью нижнего контакта, "+" корпус.

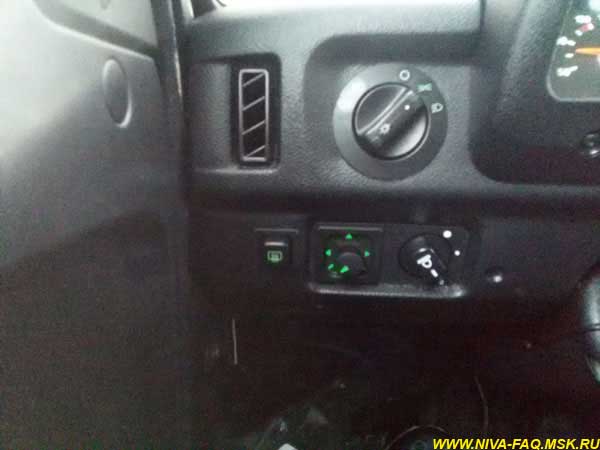

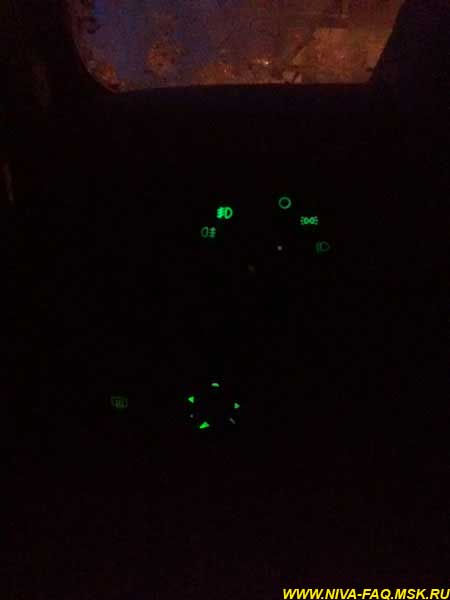

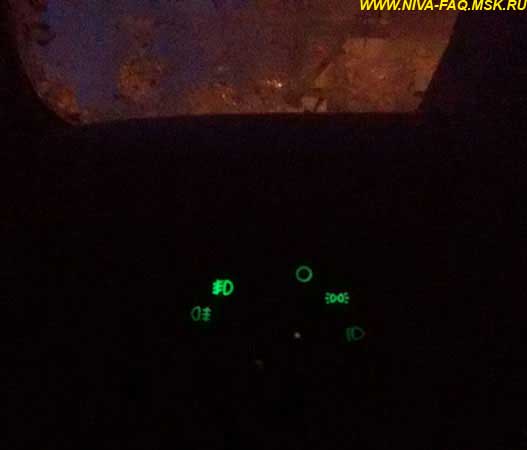

Вот что в итоге получилось (фото еще без подсветки крутилки):

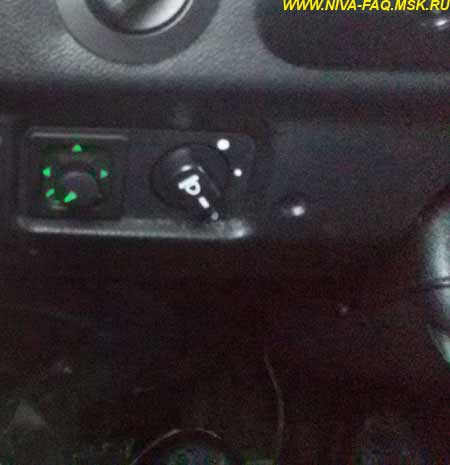

2)Переключатель ГАЗ-31105, УАЗ-3160, 3163 Патриот боковых зеркал (джойстик) ОАО УАЗ
Артикул: Ф53.602.000 Цена 705 р.
АО "Завод "Копир"
http://www.zavod-kopir.ru/index.php/magazin/izdeliya-avtoproma/pereklyuchateli-zerkal-zadnego-vida/pereklyuchatel-f53-602-000-110-detail

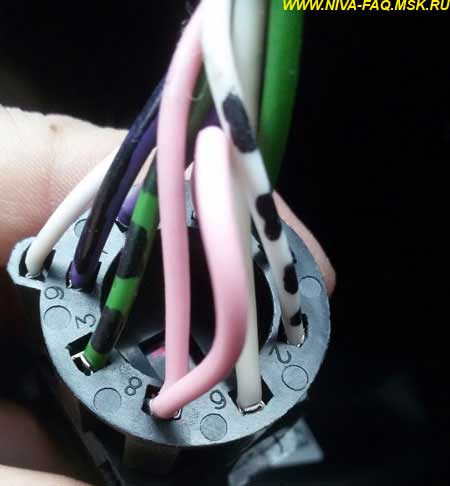

Здесь все просто, кроме поиска колодки Ф57.830.037 (Колодка гнездовая 9-ти конт. джойстика регулировки зеркал).

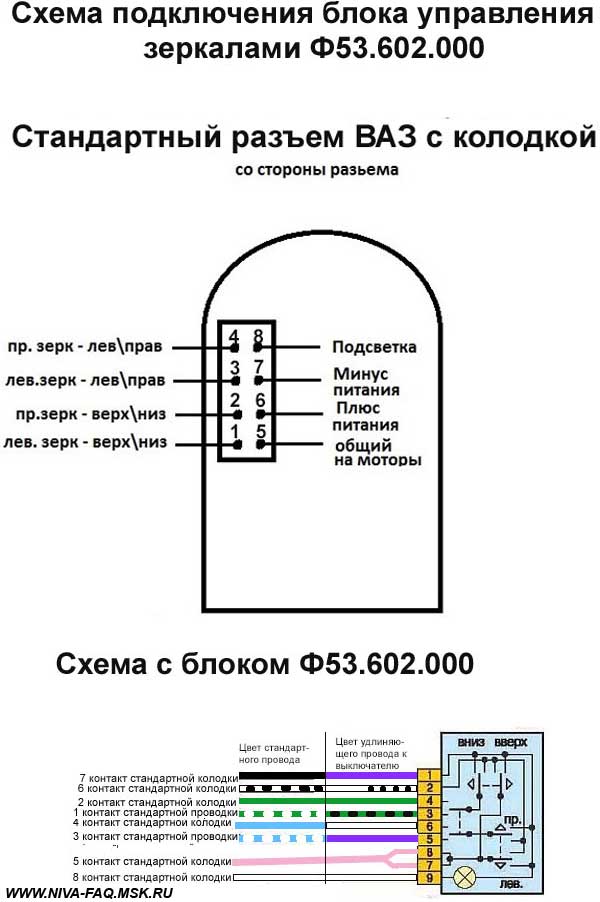

Подключил по схеме:

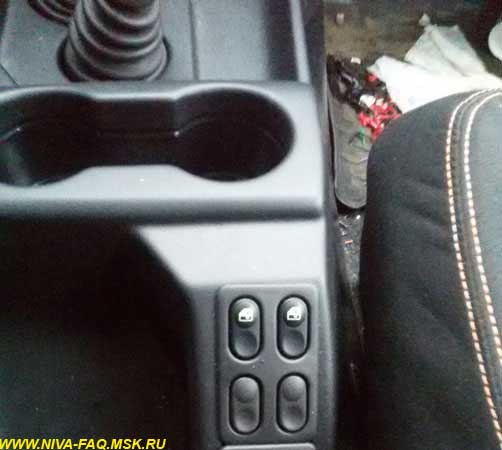

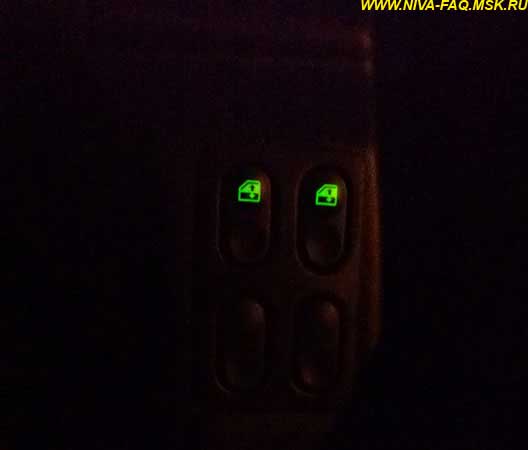

3) Выключатель электростеклоподъемника ВАЗ, ГАЗ АВАР
Артикул: 181.3763 Цена 400 р.
АО "АВАР" http://www.zavodavar.ru

Установка примитивна - штатные разъемы вставляются без доработки.

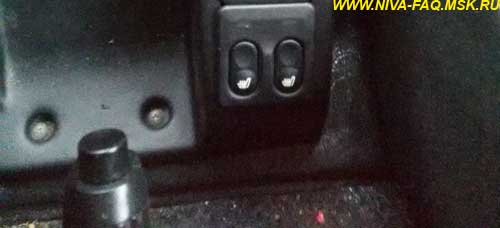

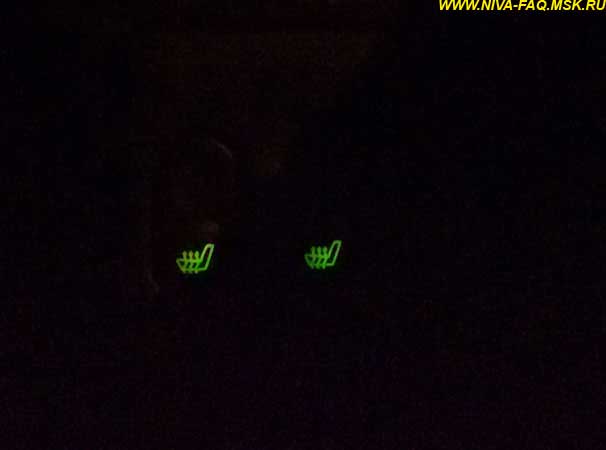

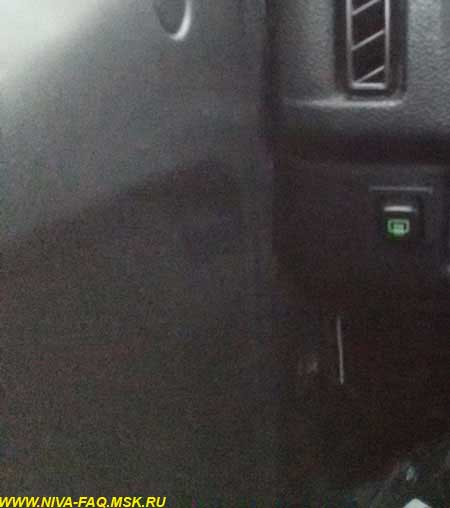

4) Выключатель клавиша ВАЗ-2108, 2110, 2123 обогрева сидений АВАР 173763 Артикул: 17.3763 Цена 600 р.
АО "АВАР" http://www.zavodavar.ru

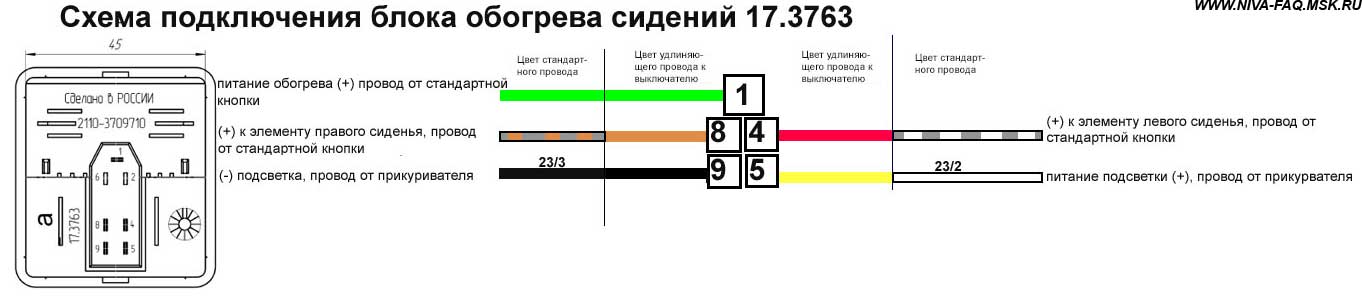

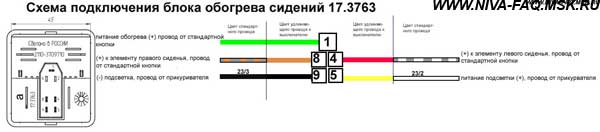

Здесь тоже все просто, подключил по схеме:

(По клику на превьюшку схема откроется в новом окне).

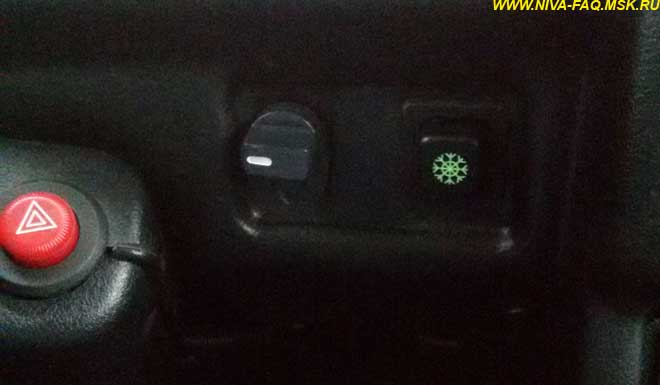

5)Выключатель кнопка ГАЗ, ЗИЛ, УАЗ обогрева зеркал АВАР (переделал под включение кондиционера)
Артикул: 3832.3710-02.23 12V
Код товара для заказа: 018655 Цена 185 р.
АО "АВАР" http://www.zavodavar.ru
Кнопка с двухрежимной подсветкой - при включении габаритов и при нажатии.
Особенность - нужно купить еще одну клавишу от кондиционера на 24В и переставить его индикатор - 3842.3710-02.17 24V, если поставить на 24 В - слишком тускло работает.

6)Выключатель кнопка ГАЗ, ЗИЛ, УАЗ обогрева зеркал АВАР (переделал под включение обогрева заднего стекла и зеркал)
АО "АВАР" http://www.zavodavar.ru
Артикул: 3832.3710-02.23 12V
Код товара для заказа: 018655 Цена 185 р.
Кнопка с двухрежимной подсветкой - при включении габаритов и при нажатии.
Особенность - нужно купить еще одну клавишу от обогрева заднего стекла и переставить его индикатор - 375.3710-04.04 12V, просто поставить 375.3710-04.04 12V не захотел - подсветка однорежимная.

Схема подключения:

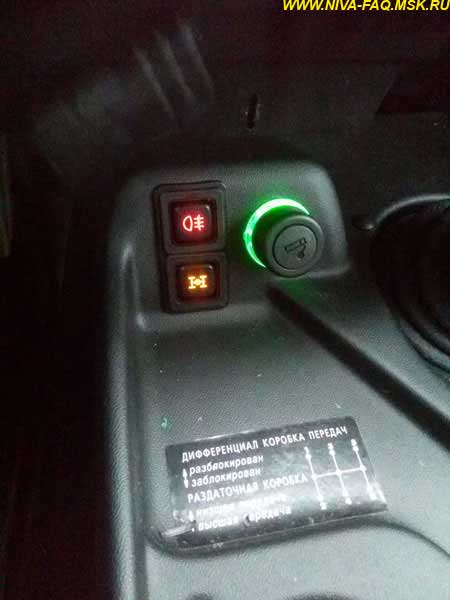

7) Индикаторы, переделанные из кнопок 384237100229M и 3832.3710-02.04 12V
АО "АВАР" http://www.zavodavar.ru. Индикаторы переделал из стандартных кнопок, установив более яркие светодиоды, ну и попутно поставил прикуриватель от 2123 с более яркой подсветкой и жесткой фиксацией в кожухе.

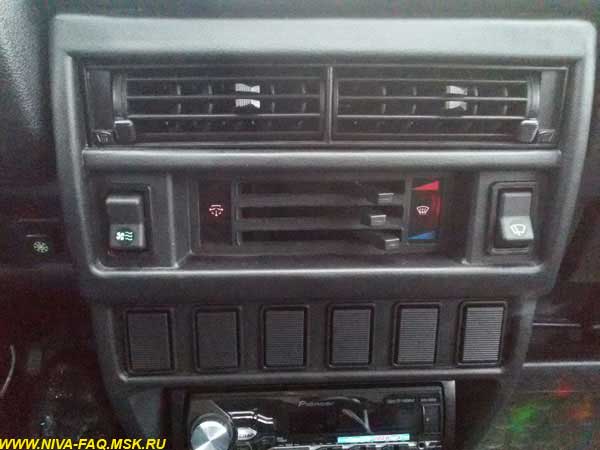

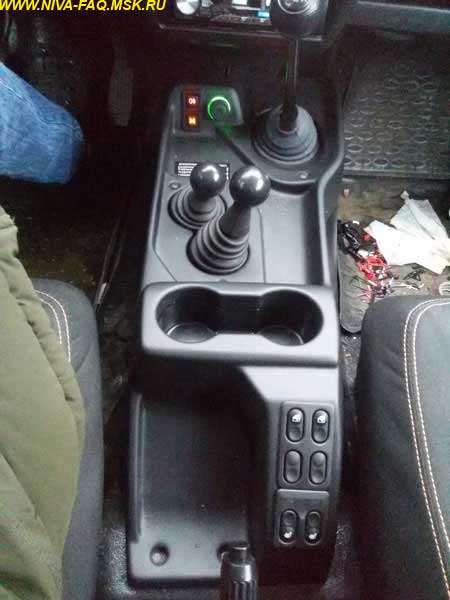

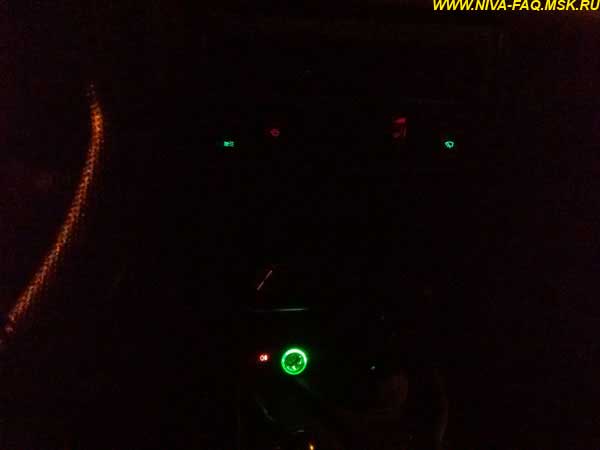

Вот в итоге как все это выглядит в целом:

В итоге получил подсветку всех клавиш с индикацией включения.

Естественно, при переделке нужно запастись проводами для удлинения, клеммами и сопутствующими инструментами для установки.

26.01.18.
