Cхема подключения датчиков и указателей уровня топлива и температуры составлена мной при разработке модернизации комбинации приборов. На схеме указаны номера контактов разъемов КП и цвета проводов (по схеме Нивы с интерактивного CD диска).

Возможно пригодится при ремонте.

22.08.08.

Дополнение от 08.10.08:

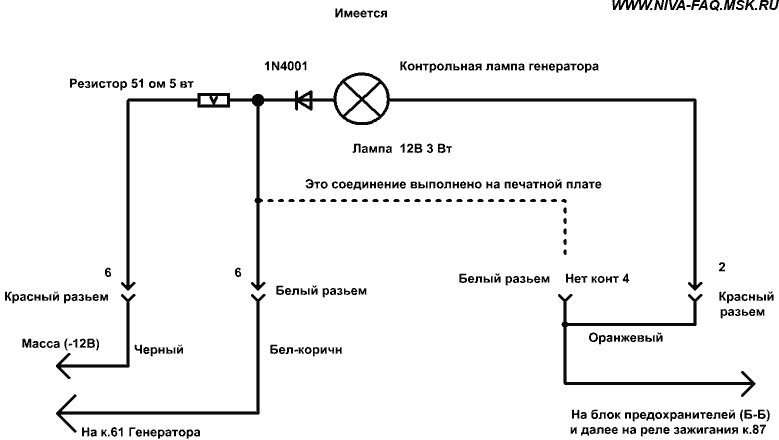

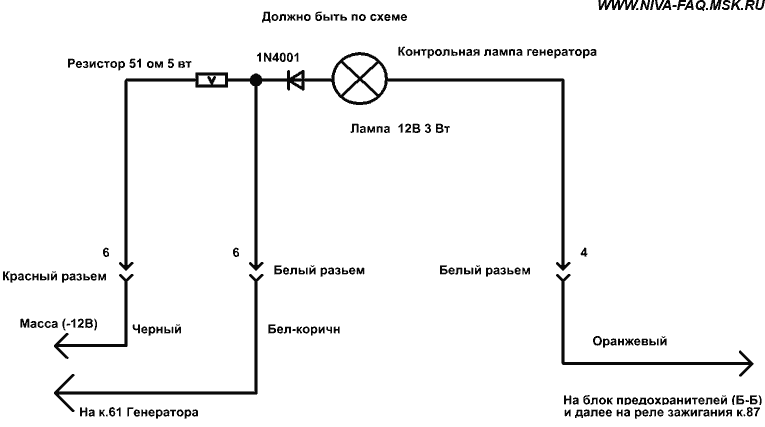

При детальном изучении схемы КП обнаружено небольшое расхождение с мануалом, в том числе и со схемой Издательства "За рулем" "ВАЗ 21213-214 Ремонтируем своими силами", стр. 224.

Расхождение реальной платы со схемой нресущественны, но здесь приведены для исключения двоякого толкованияю Не исключено, что кто-то при ремонте задумается: а почему это контакта 4 на белом разъеме нет, а провод есть?
Непонятно почему завод до сих пор закладывает лишний провод в жгут. При объемах выпуска 21214 40 тысяч в год общая длина такого лишнего провода составляет примерно 20 км.
