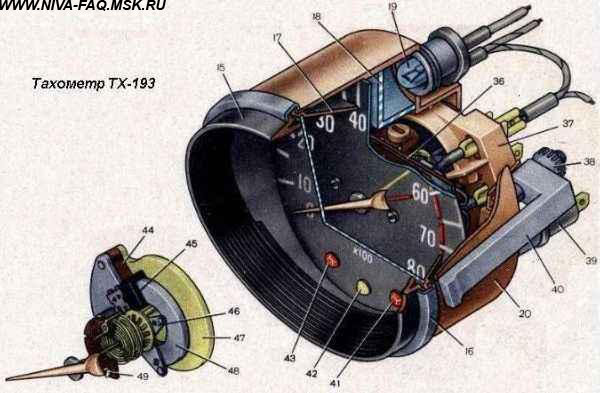

Тахометр типа ТХ-193 установлен на щитке приборов и прикреплен к нему с помощью двух скоб 40 и гаек 38.

Тахометр имеет пластмассовый корпус 20, к которому спереди металлическим хромированным рантом 16 крепятся пластмассовые стеклодержатель 17 и ободок 15, а сзади тремя винтами прикреплен корпус 37 миллиамперметра.

Электронная часть тахометра смонтирована на плате 36 из фольгированного гетинакса. Шкала крепится к корпусу миллиамперметра двумя винтами. На шкале цветными линиями выделены зоны опасных оборотов коленчатого вала. Предварительная зона опасных оборотов (5500-6000) выделена линиями желтого цвета, а зона опасных оборотов (свыше 6000) линиями красного цвета. Шкала прибора освещается лампой 19 типа АМН 12-3, которая вставляется в ламподержатель, привальцованный к верхней части корпуса. Свет от лампы проходит через голубой пластмассовый светофильтр 18, приклеенный к корпусу, затем через зазор между шкалой и корпусом и равномерно освещает шкалу. В нижней части шкалы имеются три отверстия, закрытые цветными пластмассовыми светофильтрами 41, 42 и 43. Через них проходит свет от контрольных ламп типа АМН12-3, которые устанавливаются в отдельных ламподержателях, привальцованных к нижней части корпуса прибора.

Для контрольных ламп в нижней части корпуса имеется специальный отсек, разделенный перегородками на три отдельные секции. Принцип действия тахометра основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания двигателя. В четырёхцилиндровом четырёхтактном двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза (два раза за один оборот коленвала). Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения (два импульса за один оборот коленвала). Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов.

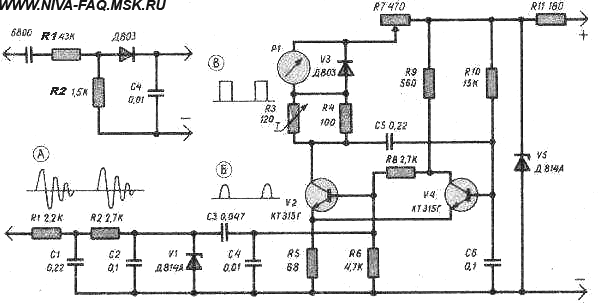

Импульсы напряжения в форме затухающей синусоиды (А) снимаются с конца первичной обмотки катушки зажигания и подаются на вход формирователя запускающих импульсов, который состоит из звеньев R1-C1, R2-C2, VI и CЗ-C4. От формирователя запускающие импульсы уже определенной величины и формы (Б) подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Мультивибратор преобразует их в импульсы тока прямоугольной формы (В) с постоянной амплитудой и длительностью. Эти импульсы проходят через катушку миллиамперметра, включенную в коллекторную цепь транзистора V2. В зависимости от частоты следования импульсов меняется средняя величина силы тока, проходящего через обмотку катушки миллиамперметра, и тем на большую величину отклоняется стрелка прибора. Прибор обеспечивает отклонение стрелки на угол 270° при силе тока 10 мА.

Стабилитрон V5 стабилизирует напряжение питания, чтобы его колебания не влияли на точность показаний прибора. Терморезистор RЗ служит для компенсации температурной погрешности прибора. Диод VЗ предназначен для защиты транзистора V2 от пробоя ЭДС самоиндукции, возникающей в обмотке миллиамперметра. Миллиамперметр применен магнитоэлектрического типа. Его магнитная система состоит из постоянного магнита 44, зажатого между двумя магнитопроводами - наружным 47 и внутренним 48. Магнит и магнитопроводы прикреплены к пластмассовому корпусу 37. Внутренний магнитопровод имеет кольцевую часть, которую охватывает катушка 45, закрепленная на держателе 46. Ось миллиамперметра вращается в двух втулках. Передняя втулка закреплена в корпусе 37, а задняя крепится к наружному магнитопроводу 47. Концы оси смазываются при сборке специальной силиконовой жидкостью, которая обладает демпфирующий свойством - гасит колебания стрелки при движении автомобиля. На оси закреплены стрелка, держатель 46 катушки и спиральные пружины. Чтобы уравновесить катушку, у держателя 46 на трех плечах закреплены свинцовые балансировочные грузики. Ток в обмотку катушки подводится через две спиральные пружины, концы которых припаяны к контактным лепесткам текстолитовой шайбы 49, закрепленной на корпусе миллиамперметра. Пружины изолированы друг от друга и от оси пластмассовой дистанционной втулкой. Протекающий по обмотке катушки 45 электрический ток создает вокруг нее магнитное поле. В результате взаимодействия магнитных полей катушки и постоянного магнита 44 на катушку действует сила, которая преодолевает сопротивление пружины и поворачивает ее вместе с осью и стрелкой на некоторый угол. Этот угол тем больше, чем больше величина силы тока, протекающего на обмотке катушки.

С 1983 г. несколько изменена схема входной части тахометра (до конденсатора C4). Новый вариант входной части показан на рисунке слева от основной схемы тахометра.

Информация взята из Альбома по ВАЗ 2103, 2106.

Неисправность тахометра после переделки зажигания

У меня старенькая 21, после замены зажигания на бесконтактное (были поставлены трамблер с датчиком Холла, коммутатор и катушка), мой тахометр начал как-то странно себя вести. А именно при низких оборотах он не работал: примерно до 1200-1800 оборотов стрелка просто лежала на значении 0. Потом резко поднималась и вроде тахометр работал нормально. Такая же картина при уменьшении оборотов: стрелка опускается до 1200-1800 и резко падает!

Долго искал ответ, в основном говорили что нужно новый датчик, под бесконтактное зажигание. На вопрос, чем отличаются новый от старого никто ответа не знал. И вот я нашел в Альбоме ВАЗ 2103, 06 описание принципиальной схемы и работы тахометра. Там и нашел ответ.

Как оказалось, нужно сделать в схеме некоторые маленькие изменения. Изменить только входную часть, до кондера (С4). Нужно перепаять тот вариант входной части, который показан на рисунке слева от основной схемы тахометра.

Но существует еще один вариант, именно им я и воспользовался. У меня остался старый трамблер, а на нём конденсатор! Так вот, снял с трамблера конденсатор, и цепляю его последовательно между катушкой и тахометром (к коричневому проводу, который идет к тахометру). Все. Тахометр работает и на малых оборотах.

08.09.08
