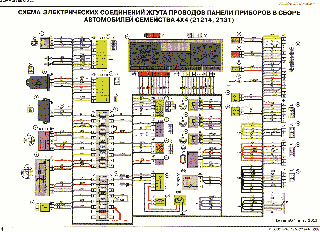

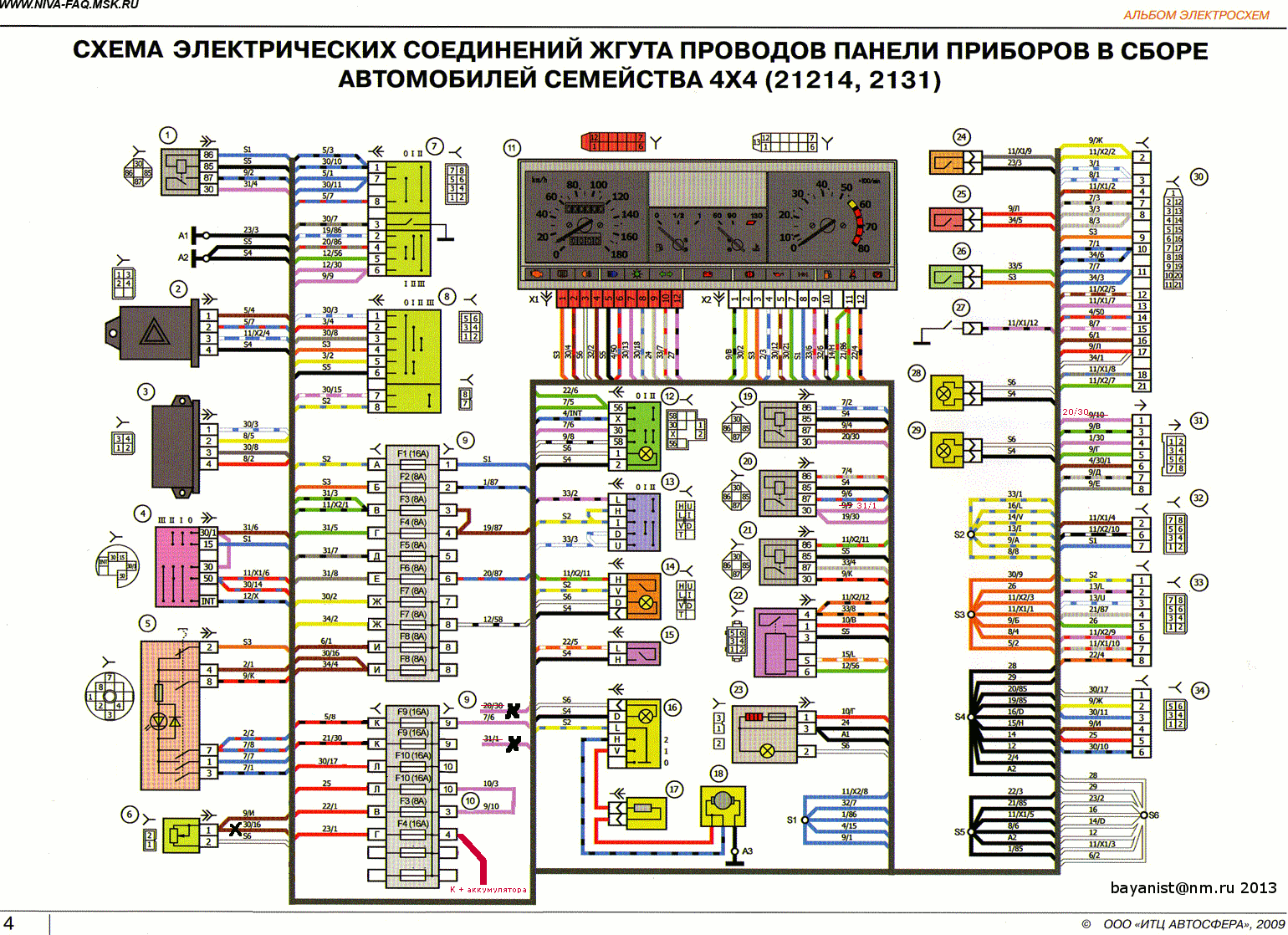

Когда после установки 2 модулей по 13 мест флажковых предохранителей остались несколько незадействованных предохранителей, было решено для удобства распараллелить ещё несколько цепей, - F7, F8, F9, и F10, причем F9 и F10 перенесены на другую колодку и запитаны напрямую от аккумулятора, как описывалось в статье про модификацию силовой части проводки.

Вся перекоммутация свелась к дублированию предохранителей 7, 8, 9, 10. Провода, обжатые под одну клемму, переобжаты отдельно и заведены каждый на свой предохранитель.

Для отделения цепи подсветки приборов и кнопок был отрезан провод от резистора "6" регулировки уровня яркости подсветки, путём прозвонки выявлен провод, идущий на колодку к передней косе и далее к правому переднему габариту и он был переведён на колодку предохранителей, к F8'.

В итоге разделены цепи:

F7
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.

F7'
Левый передний фонарь (габаритный свет).
Контрольная лампа габаритного света.

F8
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.

F8'
Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).

F9
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

F9'
Элемент обогрева заднего стекла и реле (контакты) его включения.

F10
Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (противотуманный свет).

F10'
Задние фонари (лампы стоп-сигнала).

В связи с уменьшением нагрузки и для повышения надёжности их срабатывания номиналы предохранителей F7, F7', F8, F8' и F10' следует уменьшить до 5 A.

18.02.13.
