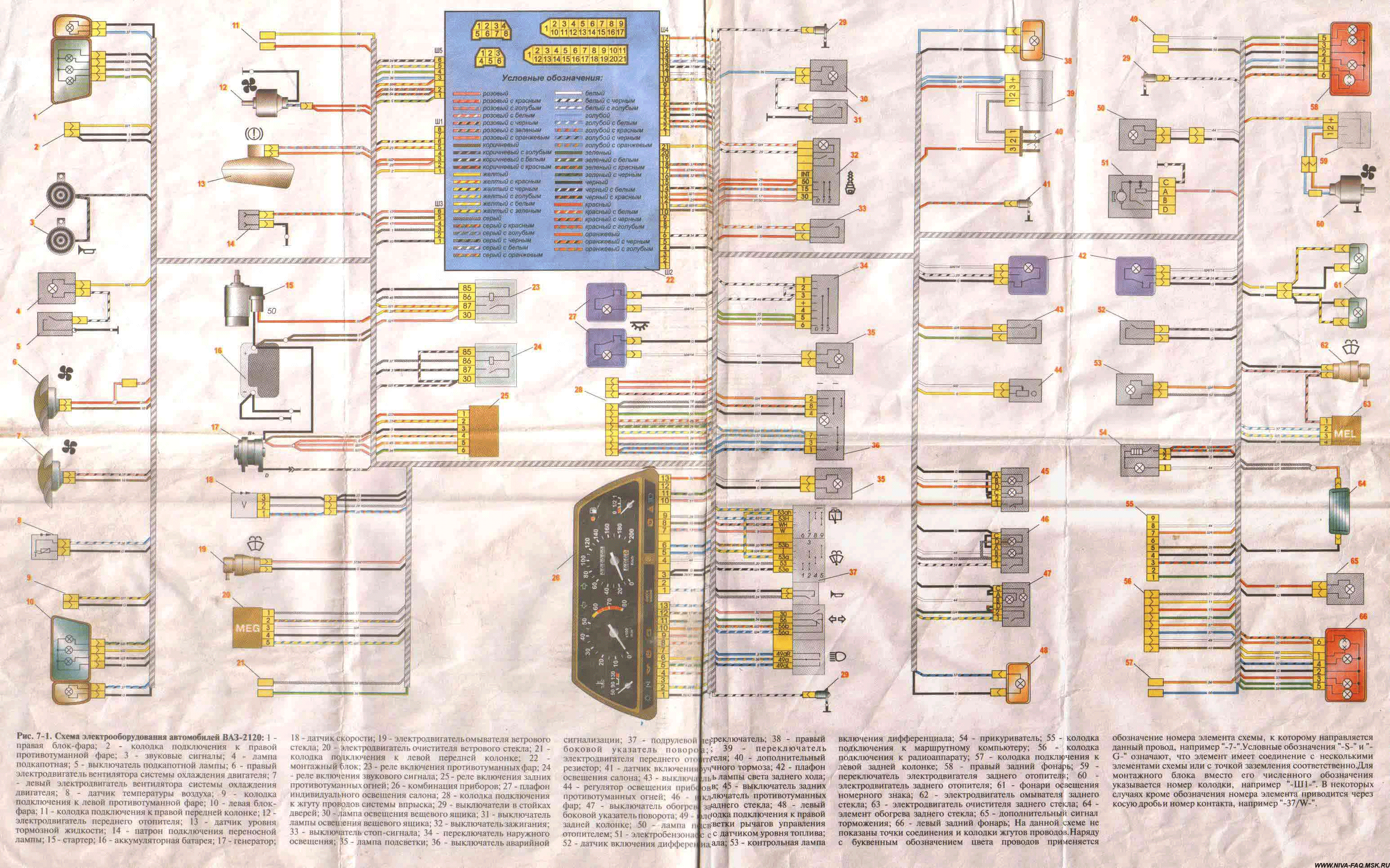

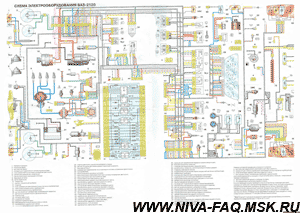

Заводской вариант схемы.

1. Батарея аккумуляторная.

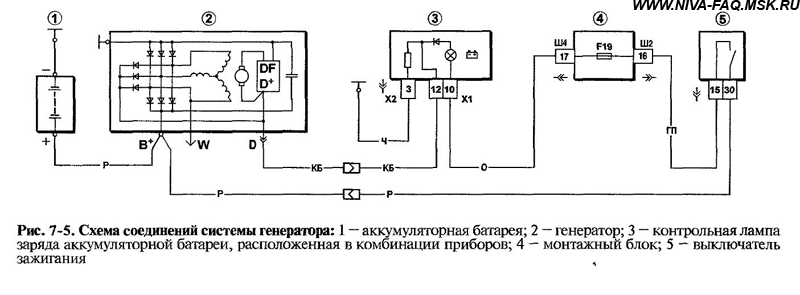

2. Генератор.
3. Стартер.
4. Выключатель зажигания.
5. Реле дополнительное.
6. Предохранитель 25 А.
7. Коммутатор.
8. Катушка зажигания.
9...12. Свеча зажигания.
13. Блок управления.
14. Распределитель зажигания.
15. Предохранитель 25 А.
16. Микровыключатель карбюратора.
17. Электромагнитный клапан.

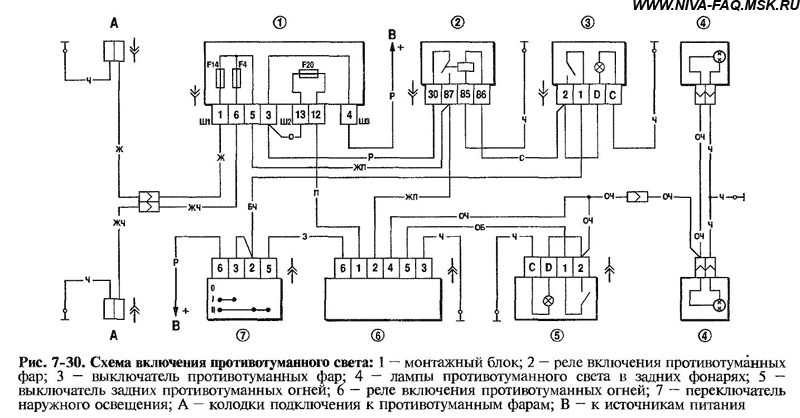

18. Реле заднего противотуманного огня.
19. Выключатель противотуманных фар.
20. Реле противотуманных фар.
21, 22. Предохранитель 10 А.
23, 24. Лампа противотуманных фар.
25, 26. Лампа заднего противотуманного огня.
27. Выключатель заднего противотуманного огня.
28. Предохранитель 7,5 А.
29, 31. Лампа ближнего и дальнего света.
30, 32. Лампа дальнего света.
33, 34. Предохранитель 7,5 А.
35, 36. Предохранитель 10 А.
37. Реле дальнего света фар.
38. Реле ближнего света фар.
39. Переключатель света фар.
40. Переключатель наружного освещения.
41. Лампа подсветки наружного освещения.
42. Выключатель подкапотной лампы.
43. Лампа подкапотная.
44, 45. Лампа освещения номерного знака.
46, 48. Лампа переднего габаритного огня.
47, 49. Лампа заднего габаритного огня.
50. Реостат.
51, 52. Предохранитель 5 А.
53. Выключатель лампы сигнализатора включения блокировки дифференциала.
54. Контрольная лампа блокировки дифференциала.
55. Предохранитель 10 А.
56. Выключатель света заднего хода.
57, 58. Лампа света заднего хода.
59. Выключатель сигнала торможения.
60, 61. Лампа сигнала торможения.

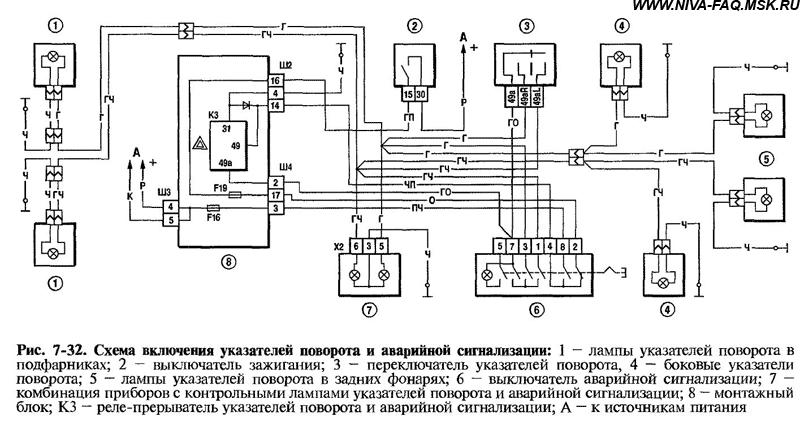

62, 63. Лампа заднего указателя поворота.
64, 65. Лампа переднего указателя поворота.
66, 67. Лампа бокового указателя поворота.
68. Переключатель указателей поворота.
69. Реле аварийной сигнализации.
70. Выключатель аварийной сигнализации.
71. Предохранитель 10 А.
72. Датчик аварийного давления масла.
73. Датчик скорости.
74. Датчик указателя температуры охлаждающей жидкости.
75. Выключатель контрольной лампы заслонки карбюратора.
76. Выключатель контрольной лампы ручного тормоза.
77. Датчик уровня топлива.
78. Комбинация приборов.
79. Датчик уровня тормозной жидкости.
80. Лампа освещения вещевого ящика.
81. Выключатель освещения вещевого ящика.
82, 83. Плафон индивидуального освещения.

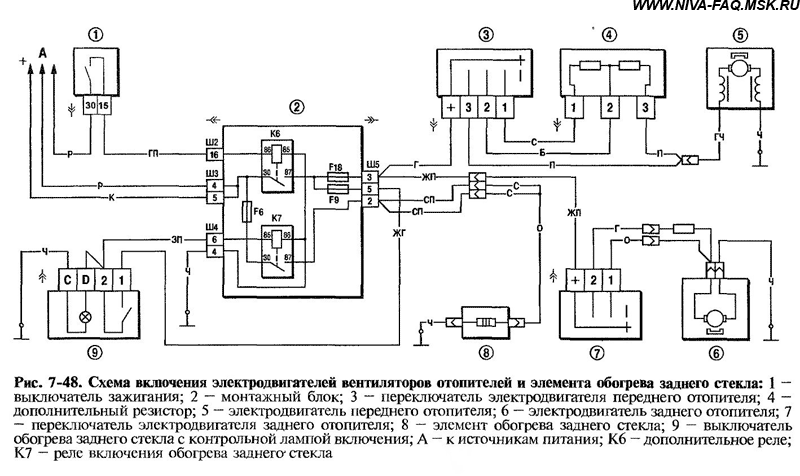

84. Переключатель отопителя.
85. Резистор отопителя.
86. Электродвигатель отопителя.
87. Лампа подсветки рычагов отопителя.
88. Лампа подсветки выключателя аварийной сигнализации.

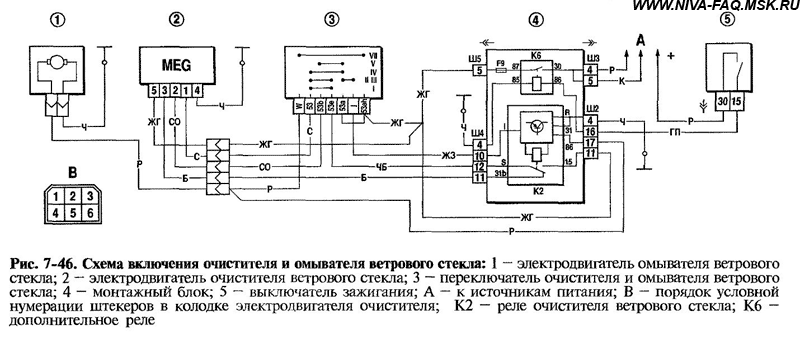

89. Электродвигатель очистителя ветрового стекла.
90. Электродвигатель омывателя ветрового стекла.
91. Реле очистителя ветрового стекла.
92. Переключатель очистителя ветрового стекла.
93. Выключатель омывателя ветрового стекла.
94. Переключатель очистителя и омывателя заднего стекла.
95. Электродвигатель очистителя заднего стекла.
96. Электродвигатель омывателя заднего стекла.
97. Предохранитель 7,5 А.
98, 99. Плафон освещения салона.
100. Лампа подсветки выключателя зажигания.
101...103. Выключатель двери.

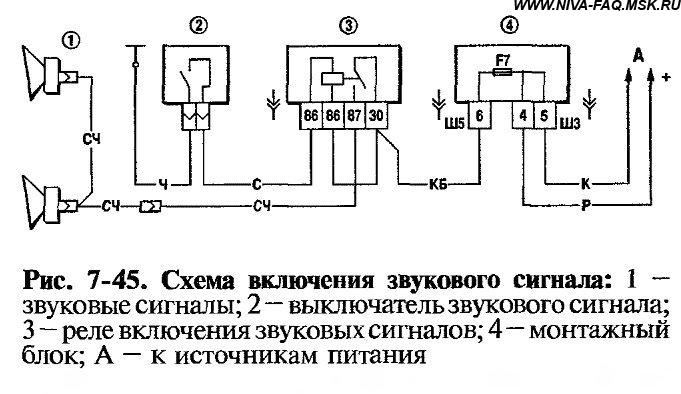

104, 105. Прибор звуковой сигнальный.
106. Выключатель звукового сигнального прибора.
107. Реле  звукового сигнального прибора.
108. Предохранитель 20 А.
109. Реле электровентилятора двигателя.
110. Электровентилятор двигателя.
111. Выключатель электровентилятора двигателя.
112. Выключатель обогрева заднего стекла.
113. Реле обогрева заднего стекла.
114. Элемент обогрева заднего стекла.
115. Предохранитель 20 А.
116. Прикуриватель.
117. Предохранитель 15 А.
118. Патрон подключения переносной лампы.

Схему прислал Cowboy, преобразовал в формат .gif Yurich, текст подготовил ALER, 30.03.03.

* * *

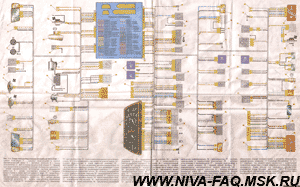

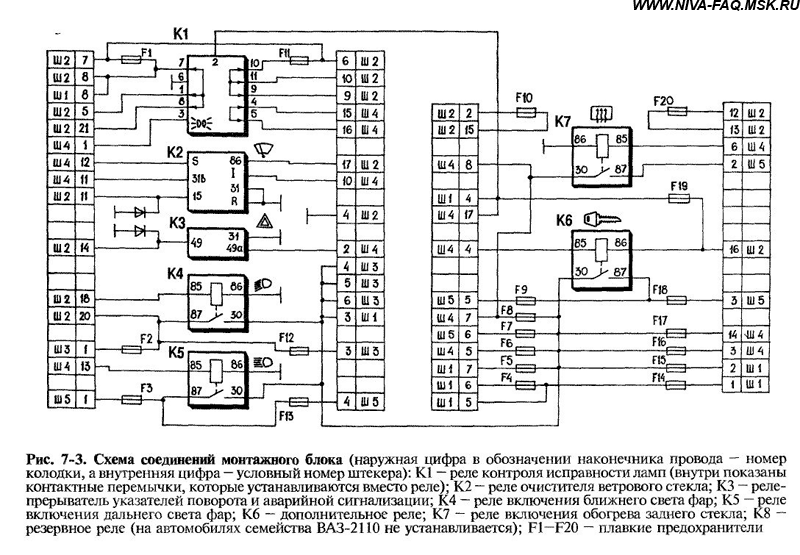

Схемы электрические 2120 (по клику откроются в новом окне)
