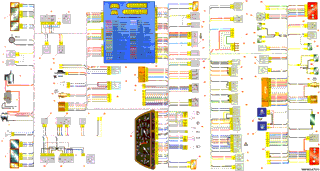

 Электрическая схема ВАЗ-2123
 Отсканировал Черный дембель, текст подготовил ALER

1. Правая блок-фара.
2. Звуковой сигнал.
3. Лампа подкапотная.
4. Выключатель подкапотной лампы.
5. Стартер.
6. Аккумуляторная батарея.
7. Генератор.
8. Датчик температуры воздуха.
9. Левая блок-фара.
10. Переключатель электростеклоподъемника правой передней двери.
11. Моторедукторы электростеклоподъемников.
12. Выключатели в стойках дверей.
13. Моторедукторы блокировки замков дверей.
14. Колодка подключения к правой передней колонке.
15. Электродвигатель отопителя.
16. Датчик скорости.
17. Электродвигатель омывателя.
18. Электродвигатель очистителя ветрового стекла.
19. Выключатель в стойке двери водителя.
20. Моторедуктор блокировки замка двери водителя.
21. Датчик уровня тормозной жидкости.
22. Колодка подключения к левой передней колонке.
23. Переключатель электростеклоподъемника правой передней двери (водитель).
24. Переключатель электростеклоподъемника левой передней двери.
25. Монтажный блок.
26. Реле включения электростеклоподъемников.
27. Реле включения звукового сигнала.
28. Колодка диагностики.
29. Блок управления системы блокировки замков дверей.
30. Колодка подключения к жгуту проводов системы обогрева передних сидений.
31. Колодка подключения к жгуту проводов системы впрыска.
32. Комбинация приборов.
33. Правый боровой указатель поворота.
34. Лампа освещения вещевого ящика.
35. Выключатель лампы освещения вещевого ящика.
36. Выключатель зажигания.
37. Выключатель стоп-сигнала.
38. Выключатель лампы света заднего хода.
39. Блок контрольных ламп.
40. Регулятор коррекции света фар.
41. Регулятор освещения приборов.
42. Подрулевой переключатель.
43. Левый боровой указатель поворота.
44. Переключатель электродвигателя отопителя.
45. Дополнительный резистор.
46. Датчик включения ручного тормоза.
47. Выключатель задних противотуманных фонарей.
48. Выключатель противотуманных фар.
49. Выключатель обогрева заднего стекла.
50. Переключатель наружного освещения.
51. Выключатель аварийной сигнализации.
52. Колодка подключения к правой задней колонке.
53. Электробензонасос с датчиком уровня топлива.
54. Лампы подсветки рычагов управления отопителем.
55. Датчик включения дифференциала.
56. Прикуриватель.
57. Лампа подсветки.
58. Блок управления автомобильной противоугонной системы.
59. Плафон освещения салона.
60. Плафон индивидуального освещения салона.
61. Колодка подключения к радиоаппарату.
62. Колодка подключения к левой задней колонке.
63. Правый задний фонарь.
64. Фонарь освещения багажника.
65. Фонари освещения номерного знака.
66. Электродвигатель омывателя заднего стекла.
67. Электродвигатель очистителя заднего стекла.
68. Элемент обогрева заднего стекла.
69. Дополнительный сигнал торможения.
70. Левый задний фонарь.

На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется провод, например "-7-". Условные обозначения "-S-" и "-G-" означают, что элемент имеет соединение с несколькими элементами схемы и с точкой заземления соответственно. Для монтажного блока вместо его численного обозначения указывается номер колодки, например "-X1-". В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например "-42/49aR-".

10.10.03.
