У нас на Нивах в печке две скорости. Прочел в инете, что можно сделать четыре. На самом деле ничего сложного. В инете левая схема с использованием старого штатного резистора:

Мне она сразу не понравилась, и поэтому я начал разбираться в калиновской схеме. У Шевинивы она абсолютно такая же:

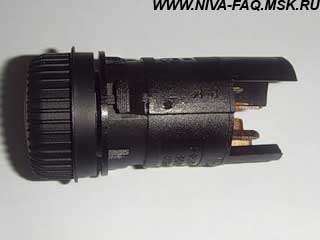

Покупаем Калиновский (Шнивский) резистор с четырьмя контактами (200 руб) и переключатель отопителя калиновский (100 руб):

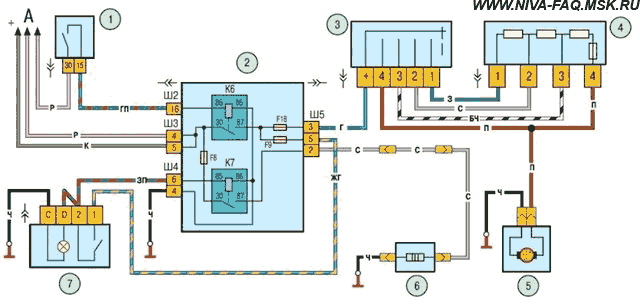

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла:

1 - выключатель зажигания;
2 - монтажный блок;
3 - переключатель электродвигателя отопителя;
4 - дополнительный резистор;
5 - электродвигатель отопителя;
6 - элемент обогрева заднего стекла;
7 - выключатель обогрева заднего стекла с контрольной лампой включения;
А - к источникам питания;
К6 - дополнительное реле;
К7 - реле включения обогрева заднего стекла.

Особенности конструкции

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов. Для получения разных частот вращения в цепи питания электродвигателя установлен дополнительный резистор. Резистор имеет три спирали и предохранитель. При прохождении тока через все три спирали обеспечивается 1-я скорость вращения вентилятора отопителя, если ток проходит через две спирали - 2-я скорость, через одну - 3-я скорость. При включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной 4-й скоростью (3000 мин^-1).

В случае выхода из строя электродвигатель замените новым. Единственно возможный ремонт электродвигателя заключается в зачистке коллектора.

Как видно на схеме, контакты 4 переключателя и резистора замкнуты и идут к плюсу моторчика. У нас из моторчика выходят три провода. Минус - черный, сине-чёрный и красный - плюс (припаяны к одному контакту в моторчике). На всякий случай я заменил короткий красный провод на более длинный (длиннее сине-чёрного). Он пойдёт к переключателю, а сине-черный к резистору( четвёртые контакты). Если будете разбирать моторчик, пометьте крышку.

В месте, где стоял резистор, вырезаем прямоугольник под новый резистор. Чтобы не тянуть провода через верх печки, рядом с резистором, там, где ниша, защищённая от вентилятора, сверлим отверстие и протягиваем провода. Делаем жгут из трёх проводов для 1, 2 и 3 контактов.

На переключателе 1 и 2 контакты меньше, чем остальные. У нас, где рычаги верхние, есть ненужная колодка (для очистителя фар). Я срезал её и собрал все провода. При желании можно купить. Чёрно-синий к 4 , а жгутом соответственно 1, 2, 3. К 5 контакту переключателя (в центре) подключить желто-синий плюс от клавиши печки в самом конце при установке консоли. Подсветку рычажков я сделал отдельно, поэтому провода подсветки окошечек используем для подсветки переключателя.

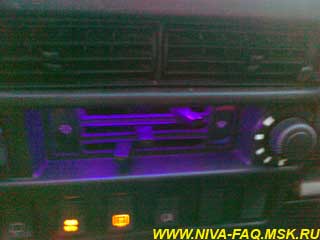

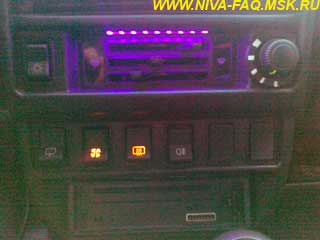

Для установки переключателя вынимаем родную заглушку, немножко подрезаем справа и слева пластмассу. Ставим переключатель так, чтобы 0 был снизу, а защёлки справа и слева. Для рамки подошла резинка, не знаю от чего. Подрезал и штрихом поставил метки скоростей. Летом переделаю наверно. Для подсветки взял ленту с 9 диодами, прорезал щель, подключил к проводам от подсветки другого окошка (+/- не путать), замазал силиконом. Подсветку родной клавиши подцепил, чтобы провода не болтались:

17.01.11.

Дополнение от 15.10.11, автор AveGeo.

В статье допущена неточность. Нумерация выводов переключателя электродвигателя отопителя от Калины не совпадает с переключателем, используемым в Шниве.

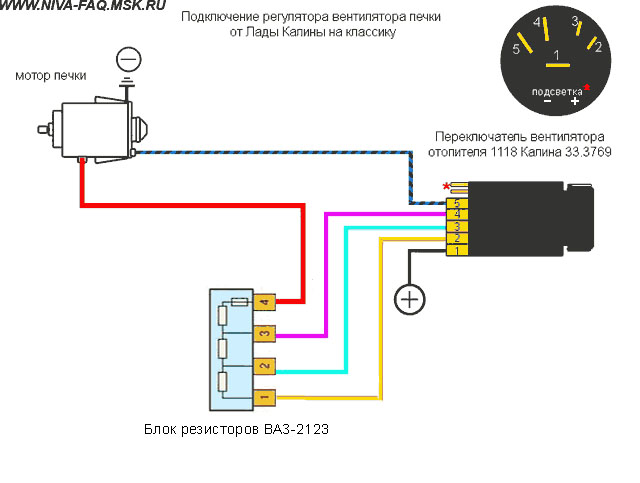

В прилагаемой схеме показана правильная нумерация.

Кроме того, в этом переключателе для подсветки использован светодиод, и плюс его питания находится справа при виде сзади.
