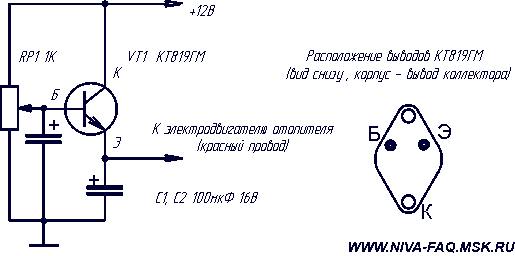

Схемка позволяет регулировать напряжение на двигателе в пределах 0-95% (5 процентов приходится на падение напряжение на транзисторе):

Что нужно:
1. Переменный резистор на 1 кОм. Желательно импортный с инерционной смазкой. Мощность 0,5…1 Вт.
2. Два конденсатора 100 мкФ 16 В. Напряжение лучше побольше.
3. Транзистор КТ819ГМ. Можно заменить практически на любой NPN транзистор в металлическом корпусе и с током коллектора не менее 8А. Например, более древний КТ805А.
4. Дюралюминиевая пластина причудливой формы площадью 100см?. Идеально подходит радиатор кулера процессоров 486-го или 586-го семейства.

Транзистор устанавливаем на пластину и закрепляем всю конструкцию, НЕ ЗАМЫКАЯ корпус транзистора или радиатор на массу!

Красный провод двигателя отопителя отсоединяем от добавочного сопротивления и присоединяем к схеме. При таком включении в среднем и в верхнем положении выключателя печки можно регулировать частоту вращения вентилятора, а в нижнем - двигатель подключается напрямую.

При замыкании щеток электродвигателя возможен выход из строя транзистора, поэтому точка "+12В" схемы должна быть подключена к цепи, защищенной предохранителем не более 10А.

25.01.04.

От Ведущего FAQ.

Автомобильная электроника - вещь непростая. Приведу рассказ Витима в конференции 01.11.2000 по поводу другой схемы, но...

"Рано или поздно её "вышибет" очередная импульсная помеха от которой я не вижу защиты. Чисто теоретически выброс полярностей может достигать 160 вольт при длительности 1- 2 мс. На исправном автомобиле. На практике, все гораздо хуже. До 600 вольт и t - 0,1 с. Именно с этим я столкнулся в 1990 - 1992 г. , как руководитель кооператива выпускающий регуляторы плавного хода стеклоочистителей (от 0 до 3 мин задержки). Через 3 месяца, после начала продаж пошёл массовый возврат продукции из-за пробоя тиристоров".

Так что 100-вольтовый транзистор КТ819ГМ может сгореть при первом же подобном всплеске. Ничего страшного при пробое транзистора не произойдет - просто вентилятор включится на полную скорость и регулировка перестанет работать.

ALER.
