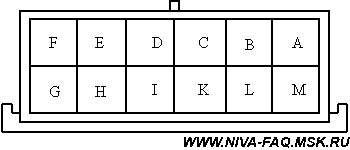

Разъем ISO9141 (ВАЗ-21214-20, ВАЗ-2131-41 с двигателями ВАЗ-21214-10):

A - общее заземление;
B - L-line ISO 9141 (может не быть);
C - к разъему ABS (не задействован);
E - к разъему ABS (не задействован);
G - управление электробензонасосом;
H - напряжение бортовой сети (может не быть);
M - K-line ISO 9141.

Разъем OBD II (ВАЗ-21214 с двигателем ВАЗ-21214-36, Шевроле-Нива):

2 - Шина+ J1850 (Bus+Line, SAE) (не задействован);
4 - общее заземление;
5 - сигнальное заземление;
6 - верхний контакт CAN (J-2284) (не задействован);
7 - K-line ISO 9141-2;
10 - Шина- J1850 (Bus-Line, SAE) (не задействован);
12 - к разъему ABS (не задействован);
13 - к разъему ABS (не задействован);
14 - нижний контакт CAN (J-2284) (не задействован);
15 - L-line ISO 9141-2 ;
16 - напряжение бортовой сети.

23.12.03.
