Вводная часть

В этом кратком мануале описаны необходимые и достаточные шаги для желающих заняться чип-тюнингом автомобиля "с первых шагов".

Чтобы заняться чип-тюнингом своей "Нивы", нужно иметь необходимые (базовые) знания в области электрики и электроники, т. е. уметь правильно держать в руке паяльник и отличать в диоде анод от катода :-).

Хочу заметить, что чип-тюнинг - самое высокотехнологичное взаимодействие с авто, т. е. чтобы к нему приступить, необходимо удовлетворительно знать матчасть - двигатель, систему впрыска, электрическую схему автомобиля.

Итак, если Вы уверены в своих силах, приступим.

Под понятием чип-тюнинг подразумевается любое вмешательство в программное обеспечение (ПО) электронного блока управления двигателем (ЭБУ) с целью изменения определённых параметров работы двигателя, начиная с изменения режима работы электровентилятора системы охлаждения и заканчивая индивидуальной настройкой мотора.

Вводная часть по чип-тюнингу как таковому довольно хорошо и полно изложена в этой и этой статьях.

Оборудование и программное обеспечение (ПО)

На автомобилях Нива заводом изготовителем предусмотрено установка двух разновидностей ЭБУ - Bosch MP7.0 на более ранних моделях (до 2006 г.) и Bosch M7.9.7 более поздних.

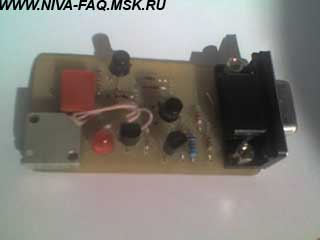

Разберём на примере Bosch MP7.0, как более простого с точки зрения подключения и диагностики. Вам понадобятся компьютер (ноутбук) с СОМ-портом, адаптер для подключения компа к ЭБУ, рекомендую адаптер от ICD (есть в хелпе программы). Сам его собирал, работает железобетонно, без сбоев, при правильной сборке необходимо только подстроить ток резистором R1, вот фото:

А здесь разводка платы и программа для ее распечатки.

Кому не хочется паять, купить могут здесь, хотя обычно его нет в продаже, но есть, это, как они утверждают, аналог, только для работы с COM-портом, и его нужно паять...

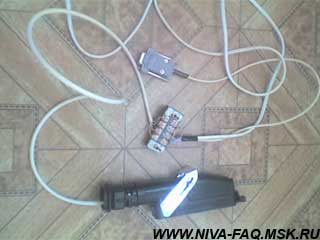

Также нужно приобрести разъём 55-пиновый, спаять и произвести соответствующую коммутацию согласно схемам здесь и здесь. Вот что получилось у меня:

только здесь, адаптер вмонтирован в корпус COM разъёма, себестоимость такого комплекта (в Ростове-на-Дону) около 600 руб. Для примера: прошивка ЭБУ в сервисе - от 1000 руб. за одну прошивку.

Необходимое ПО: Chiploader 1.6 Lite.zip, ctpro215.rar, icd.rar. Эти программы являются бесплатными и достаточными для того, что заниматься чип-тюнингом на "любительском" уровне. После установки каждой из программ, НАСТОЯТЕЛЬНО рекомендую, внимательно ознакомиться с Help в каждой из них. Рекомендую, также, все манипуляции с ЭБУ проводить "на столе", т.е. предварительно демонтировав ЭБУ. В качестве источника питания целесообразно использовать штатный АКБ или стабилизированный блок питания 12 В, 1,5 А.

Несомненно, по мере сборки (пайки), настройки и подключения компа к ЭБУ, у вас возникнут вопросы, задавайте, не стесняйтесь.

21.11.08.
