МЕХАНИЧЕСКИЕ СВОЙСТВА ДЕТАЛЕЙ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
КЛАССЫ ПРОЧНОСТИ ПО ГОСТ 1759.5-87. ГОСТ 1759.4-87

1. БОЛТЫ, ВИНТЫ, ШПИЛЬКИ
Механические свойства и методы испытаний этих деталей определены ГОСТ 1759.4-87, который распространяется на болты, винты и шпильки из углеродистых нелегированных и легированных сталей с метрической резьбой по ГОСТ 24705-81 диаметром от 1 до 48 мм.

СИСТЕМА ОБОЗНАЧЕНИЙ

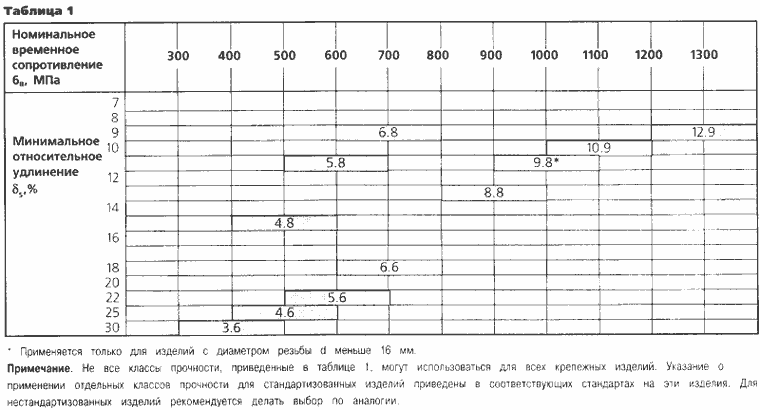

Система обозначений классов прочности болтов, винтов и шпилек приведена в таблице 1. Обозначение класса прочности состоит из двух цифр: первая, умноженная на 100, соответствует номинальному значению временного сопротивления разрыва (пределу прочности) в МПа; вторая соответствует отношению предела текучести к пределу прочности, умноженному на 10.

МЕХАНИЧЕСКИЕ СВОЙСТВА

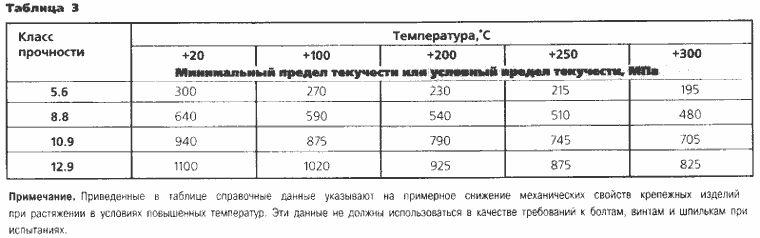

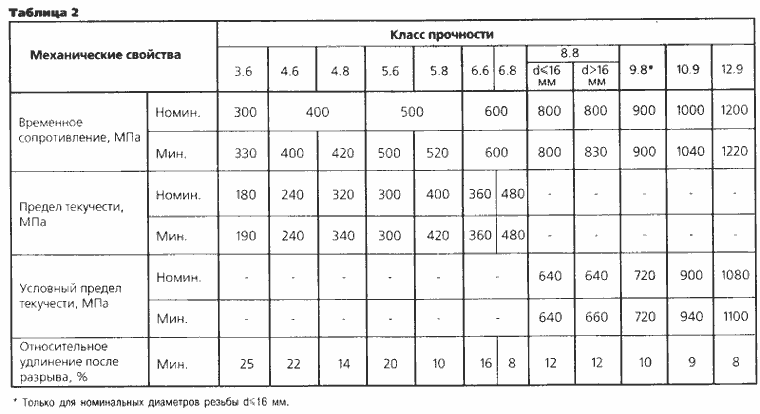

Болты, винты, шпильки при комнатной температуре должны иметь механические свойства, указанные в таблице 2. Свойства крепежных изделий при повышенных температурах приведены в таблице 3.

2. ГАЙКИ
ГОСТ 1759.5-87 распространяется на гайки из углеродистых нелегированных и легированных сталей с метрической резьбой по ГОСТ 24705-81 диаметром от 1 до 48 мм, полем допуска резьбы 6Н. размерами под ключ по ГОСТ 24671-84 и номинальной высотой большей или равной 0,5d. Стандарт не распространяется на самостопорящиеся гайки, а также на гайки со специальными свойствами, такими как свариваемость, повышенная коррозийная стойкость, работоспособность при температурах выше плюс 300°С (для автоматной стали - плюс 250°С) и ниже минус 50°С. Классы прочности гаек с номинальной высотой, равной или более 0,8d (эффективная длина резьбы равна или более 0,6d), обозначаются цифрой, указывающей наибольший класс прочности болтов, с которыми они могут сопрягаться в соединении (табл. 4). Разрушение резьбового соединения при перезатяжке может произойти либо вследствие разрыва стержня болта, либо из-за срыва резьбы гайки и (или) болта. Разрушение стержня болта происходит внезапно и легко может быть обнаружено. Срыв резьбы гайки происходит постепенно, его труднее обнаружить, поэтому имеется опасность наличия в соединениях частично разрушенных крепежных изделий, Представляется целесообразным конструировать резьбовые соединения таким образом, чтобы возможное разрушение всегда имело место по стержню болта. Однако, чтобы гарантировать такой вид разрушения во всех случаях, потребуется непомерно большая высота гайки из-за наличия многих переменных факторов, влияющих на стойкость резьбы к срыву. Болт или винт, свинченный с гайкой соответствующего класса прочности по табл. 4. должны обеспечивать соединение, которое может быть затянуто до значения пробной нагрузки болта без появления срыва резьбы. Значения пробных нагрузок приведены в табл. 5 и 6 ГОСТ 1759.5-87. Если же соединение будет затянуто выше пробной нагрузки болта, то конструкция гайки должна быть рассчитана так, чтобы обеспечить, по крайней мере, 10% разрушений (в результате перезатяжки) по стержню болта для предупреждения потребителя о неправильном монтаже крепежных соединений.
