Написать данную статью меня толкнуло то, что в форуме практически нет никакой информации по установке электростеклоподьемников на Ниву. Про большие колеса, лебедки, и прочее есть, а про них нету. Почему - мне стало удивительно. Неужели никто не устанавливал себе данные мегаудобные устройства? Я считаю, что они просто необходимы в автомобиле даже не для форса, а для собственной безопасности. По-крайней мере я уже много раз чуть не слетал с дороги, когда пытался во время движения дотянуться до пассажирской двери и закрыть окно. А так БАЦ! - нажал кнопочку, и окно закрыто!. А хоть бы и для форсу! Например, мне очень забавно видеть удивленное выражение лица нового пассажира, который пытается найти на двери ручку открывания стекла и удивленно спрашивает : "А что, у тебя стекло не открывается?". А тут я гордо ОПА!

Ну да ладно, я отвлекся. Итак, приобрел я на разборке два электростеклоподъемника от японских автомобилей. Один от Тойоты Виста (год не знаю), второй непонятно от чего, но принцип тот же (одинаковых, к сожалению, не было). Почему японские, а не отечественные, сделанные специально для Нивы? Во-первых: именно потому, что японские, а не отечественные; во-вторых: отечественные были гораздо дороже. Брал тросиковые на направляющих планках, так как идея установки таких стеклоподъемников была смонтировать их вместо родных и направить тросик прямо по штатным роликам двери Нивы. Сразу хочу сказать, задача не стояла сделать все идеально, чтобы работало бесшумно, прямо как на японском автомобиле. Я хотел просто поставить их, а разматывать лишний раз электроинструмент мне было лень.

Для установки в одну дверь нам понадобится:
- Электростеклоподъемник, 1шт.
- Довольно толстые провода (по сечению не скажу, не знаю какие именно. Сила тока, потребляемая моторчиками, очень большая и увеличивается при нагрузке. Здесь дело даже не в том, что они будут греться, а именно в их пропускной способности. На тонких проводах стеклоподъемники не работают. Им не хватает тока.) - около 2 метров.
- Кнопка включения стеклоподъемника - 1 шт.
- Дрель + 2 сверла на 6,5 мм и на 9 мм.
- Несколько гаечек на 10 мм.
- Паяльник и паяльные принадлежности

Мне понадобилась один раз маленькая болгарка, но если Вы найдете стеклоподъемники оба от одной машины (правый и левый) , то возможно, она Вам и не понадобится.

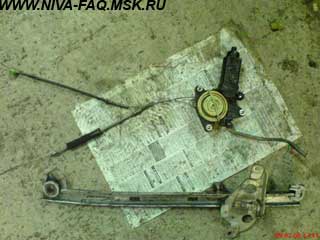

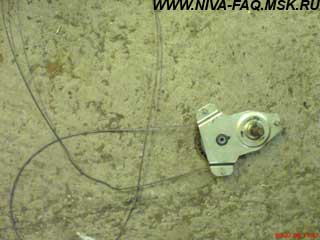

Итак, берем пока еще целый электростеклоподъемник и отделяем его от направляющей планки, как показано на фото. Нам понадобится только подъемник. Чтобы их разделить, внимательно посмотрите, как именно проходит тросик по роликам и каким образом на нем закреплен держатель стекла. Немного подумав, можно без труда освободить тросик. К направляющей планке обычно сам моторчик с редуктором прикручен гайками. Отсоединяем их. Повторяю, нужен только стеклоподъемник с редуктором. В общем-то, это не сложно. Планку можно сдать на металлолом, она нам больше не нужна.

Демонтируем родной нивский стеклоподъемник и выкидываем его без малейшего сожаления:

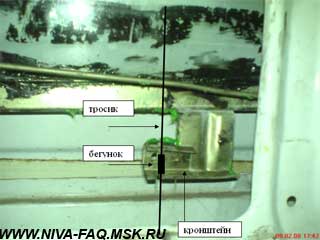

В уже голую дверь примеряем электростеклоподъемник, который мы собираемся установить. Тут нужно быть внимательным. Для удобства необходимо опустить вручную стекло примерно на середину, чтобы кронштейн на планке прикрепленной внизу стекла, за который стеклоподъемник будет тянуть стекло, был на одном уровне с бегунком, закрепленным на тросике:

Надеваем тросик на штатные ролики (самый верхний и самый нижний) и, натянув трос, намечаем, где нам будет необходимо просверлить отверстия в двери под шпильки крепления моторчика стеклоподъемника. Тут нужно следить, чтобы тросик был не перетянут и не слишком ослаблен. Выбрав необходимое положение, размечаем отверстия в двери и сверлим их.

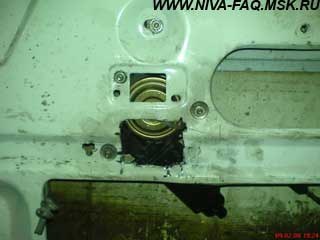

У меня оптимальное положение получилось таким:

Поскольку у меня Нива 213, то моторчик встал на место, где у 21-й находится ручка открывания двери из салона. Кроме того, ребро жесткости никак не давало моторчику занять свое место. Вот тут то мне и пригодилась болгарка. Однако хочу заметить, что мне достались оба моторчика ориентированных на одну сторону дверей (то ли левые, то ли правые, не уточнял). Факт в том, что на вторую дверь второй моторчик встал без проблем. Мне не пришлось ничего резать, правда закрепить удалось его всего на два болта. Однако хуже держаться от этого он не стал.

Небольшой нюанс. На выходе из редуктора выходят в обе стороны две оболочки с пружинками, направляющие тросик. Они были необходимы, когда тросик передвигался по направляющей планке. Теперь эти оболочки не только нам не нужны, они катастрофически будут нам мешать. При передвижении тросика эти оболочки будут двигаться вместе с ним и наматываться вместе с пружинами то на ролики, то на редуктор. Снять пружины мне не составило труда (я их расщепил и скрутил, как спирали ), а вот снять оболочки я не смог. Может и можно было, но мне не хотелось разбирать редукторы. Поэтому я просто взял и привязал эти оболочки жесткой проволокой к первому попавшемуся отверстию на двери.

Механическая часть в целом завершена. Осталось сделать монтаж проводки. Поскольку японских штекеров, подобных тем, что на моторчиках, у меня не было, я просто отрезал провода от них, зачистил, облудил и посадил на них обычный контактор. Кнопки включения стеклоподъемников использовал обычные ВАЗовские одинарные. К сожалению, в магазине не было фишек к этим кнопкам, поэтому мне пришлось паять переходники. Распайка кнопок:

Контакты 3 и 6 можно соединить между собой. Провод массы должен надежно крепиться к корпусу автомобиля. Контакты 4 и 5 подключаются к габаритам. Я подключил их к проводам подсветки регуляторов воздуховода. Полярность подключения моторчика роли не играет. Когда все будет смонтировано, попробуйте в каком направлении будет работать кнопка. Если направления движения стекла будут не совпадать с нажатием кнопки, просто поменяйте местами провода, подключаемые к моторчику. Контакт 2 необходимо подключить через предохранитель. Использовать желательно предохранители более 8 ампер, так как 8 амперный предохранитель в принципе не сгорает, но просто плавится от нагрузки. У меня нашелся не используемый, но подключенный предохранитель на малой колодке крайний справа. Я запитал стеклоподъемники на него. Все провода протянуть и смонтировать скрытыми под панелью, чтоб ничего не болталось.

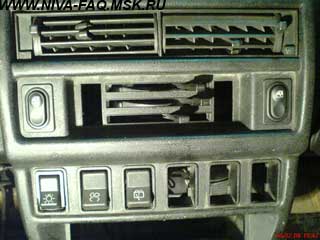

Сами кнопки разместил следующим образом:

Встали как тут и должны быть. Правда для этого пришлось перенести клавишу включения габаритов ниже в общий ряд. Хотя, если честно, мне так даже больше нравится. Как видите, получилось довольно аккуратно и эстетично. Теперь при включении габаритов, светятся и кнопки стеклоподъемников.

10.02.08.
