В миллионный раз пообещал себе, что сделаю эту вечно скрипящую акустическую полку!

И сделал…

А заодно сделал освещение багажника.

1. Отворачиваем пластик.
2. Берем 2 доски по размеру полки и достаточной ширины.
3. Берем 4 металлических уголка.
4. Доски приворачиваем СНИЗУ полки саморезами.
5. Уголки примериваем по высоте и присверливаем саморезами к бокам салона.
6. Присверливаем уголки к доскам.

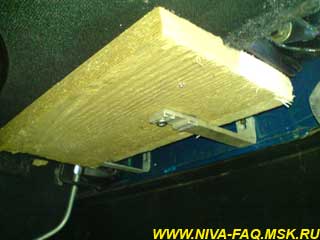

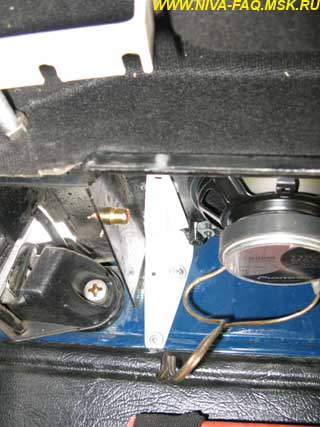

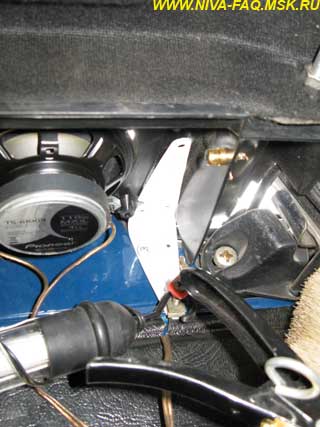

Кронштейн в сборе:

Всё. Полка держится мертво. Теперь делаем эстетическую часть.

7. Отрезаем лишние части пластика (все то на чем держалась полка раньше + ребра жесткости).
8. Ставим на место.

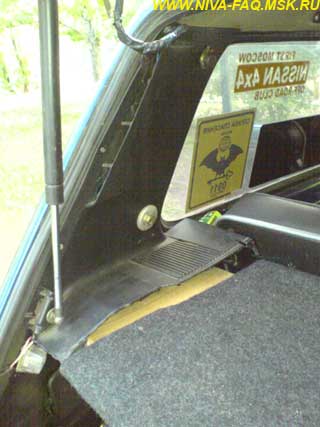

Обрезанный пластик на штатном месте.:

Далее я планирую обклеить весь этот пластик карпетом, дополнив по высоте полку деревом. Теперь у нас есть замечательные места для установки плафонов.

9. Покупаем 2 плафона освещения багажника от 2101 (по 20 руб./шт.), провода (моток), концевик сигнализации (15-20 р.), ищем ПВХ 3 мм (немного).
10. Саморезами приворачиваем плафоны в местах скругления пластика изнутри багажника.

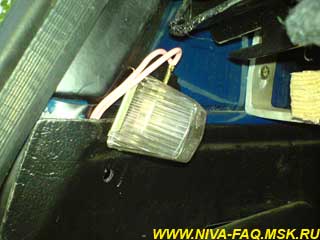

Плафон 2101:

11. Клеим из ПВХ 3 мм короб для установки концевика.
12. Сверлим в коробе отверстие под концевик. Не забудьте о том, что на двери багажника есть пластиковая накладка!!!
13. Приворачиваем концевик на кронштейне саморезом к пластику. И настраиваем его.

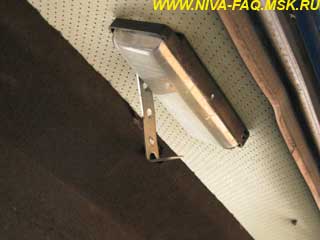

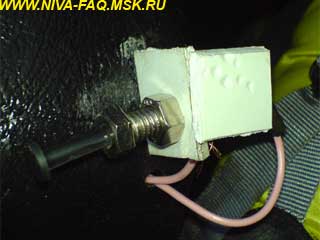

Короб с концевиком на месте:

14. Подключаем провод от габаритов прицепа к клемме концевика, от массы концевика ведем к 1-му (левому плафону) - там подключение на клемму и оттуда через низ багажника под накладкой ведем к правому. От обоих массу находим рядом где-нибудь.

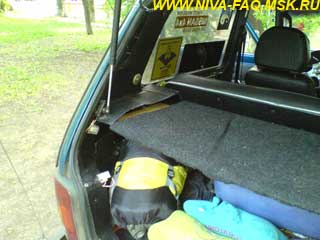

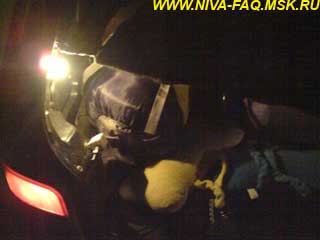

Всё. Готово. Теперь при включенных габаритах и открытом багажнике там светло.

NeoJet, 16.05.08.

* * *

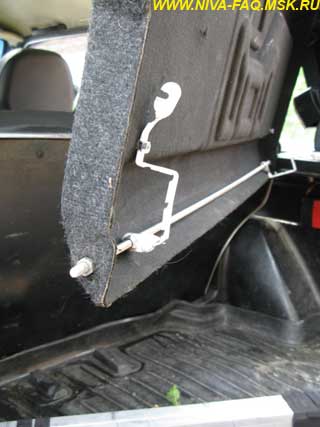

Оси, на которых держится полка, достаточно хлипкие. Поэтому, когда они стали у меня совсем выламываться, я заменил их одной общей осью, сделанной из 6-миллиметровой шпильки (потребуется найти в продаже не метровую, а двухметровую шпильку). Конструкция понятна из фото:

Отмечу только, что потребуется по две гайки с каждой стороны.

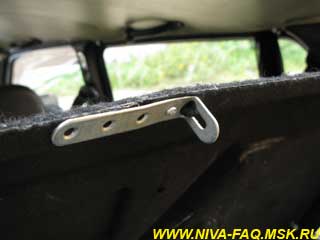

Для фиксации полки в открытом положении (чтобы было удобнее укладывать багаж), установлен с помощью заклепки крючок. Сделан он из подвесной мебельной планки на четыре отверстия:

Цепляется крючок за дополнительный задний фонарик освещения салона:

Боковые полочки, на которые опирается багажная полка, тоже требуют усиления. Тут подойдут многие мебельные уголки, например самый малый размер из штампованных жестяных. Потребуется только сделать небольшой пропил, чтобы он вошел по месту:

GStas, 11.08.09.
