Дано: "лопухи" с обогревом.
Хотим: "Ну чтобы воооо!"

1-й этап: монтаж зеркал. Ищем розетку, дрель и сверло/пару по металлу. Сверлим отверстие и протягиваем провода. Я сделал разъем в двери - мало ли зеркало "кончится". При родных стеклоподъемниках неплохо бы зафиксировать жгут, а то есть вероятность перетирания.

2-й этап: схема. Хотелось, чтобы работал отдельно подогрев зеркал и все вместе. Я решил собрать на 5-тиконтактном реле. Нам потребуется 5-тиконтактное реле, пластиковая колодка, немного клемм типа "мама" и "папа", термоусадка, пассатижи или кримпер, 3-хпозиционная кнопка, набор колодок.

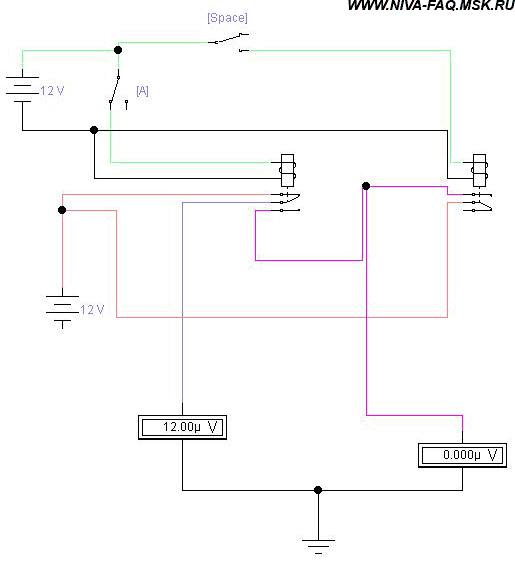

Собираем по схеме:

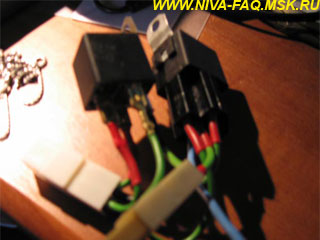

Для того, чтобы не резать родные провода и можно было вернуть все обратно (хотя зачем? :) ), было принято решение собирать на разветвителе. Берем кусок провода длиной 7-10 см, с 2 сторон обжимаем "мамой" - это провод, соединяющий контакты реле (либо +12 В, либо земля). Посередине снимаем изоляцию и обжимаем провод "папой". Все клеммы изолируем и одеваем колодки. Для +12 В и земли я использовал 2-хпроводную, а для управляющего провода - однопроводную колодку. Соответственно +12 В и землю я взял с проводов, приходящих на реле обогрева стекла. Вот что получилось:

Крепим все на ту же планку, где висят все реле. Прячем провода, подключаем минуса от зеркал. Правое зеркало можно прицепить к шпильке, на которой висит панель, левое зеркало или на саморез, или на шпильку реле стеклоочистителя.

3-й этап: управление. Родная кнопка имеет 2 положения: или вкл, или выкл. Не пойдет =/

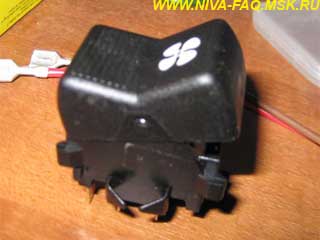

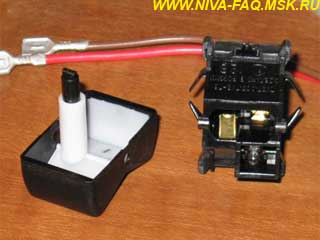

Кнопка габаритов? Путаться? Не хочется. Есть вариант использования 2 кнопок от зубилы, но они выбиваются из стиля. Тумблер тоже не очень. О! Есть кнопка вентилятора отопителя. 3 положения, подсветка - то, что доктор прописал. Поддеваем клавишу одной и другой кнопок и меняем их местами:

Что получилось? 1-е положение - выкл; 2-е положение - включено все, индикация на КП; 3-е положение - включены только зеркала, индикации нет. В принципе можно помудрить с индикацией обогрева зеркал, но это не очень критично.

Замечания, пожелания, критика? :)

04.11.09
