Где-то через полгода мне попалось сломанное зеркало от Шнивы. Я его разобрал, электромоторы оказались рабочие. Теперь я твердо решил, что обязательно сделаю электроуправляемые зеркала на свою Ниву. Оставалось найти электромоторы на второе зеркало, блок управления зеркалами и так по мелочи (провода, разъемы и т. д.). Вскоре на шнивском форуме нашел второе зеркало со сломанным кронштейном, но рабочими моторами. После разборки выяснилось, что поворотные механизмы правого и левого зеркал одинаковые. Потом я купил блок управления зеркалами (джостик) и всю остальную мелочевку. Оставалось дождаться тепла на улице и в путь.

Начало работы

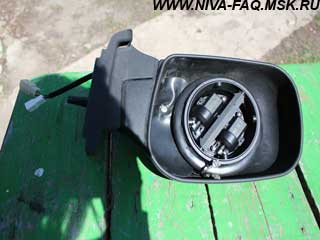

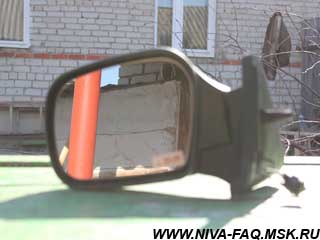

Снимаем зеркало с автомобиля и начинаем его разбирать:

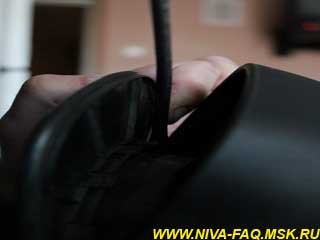

Вначале снимаем с поворотного механизма пружинное кольцо и вытаскиваем три тросика поворота зеркала, это необходимо сделать для облегчения отстегивания зеркального элемента и вытаскивания тросикового поворотного механизма:

Далее необходимо отстегнуть зеркало. Для этого нужно двумя длинными отвертками с узкими и тонкими шлицами, аккуратно поддеть защелки на тыльной стороне зеркала.

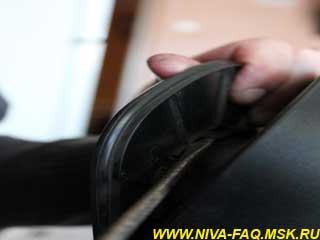

Для удобства разборки, плоскость зеркала выворачиваем в корпусе вниз или вверх.

После того, как зеркало сняли, откручиваем четыре винта крепления поворотного механизма, не забыв побрызгать вэдэшкой. За год эксплуатации из четырех винтов я открутил только два:

Два винта пришлось высверливать и ставить с обратной стороны гайки.

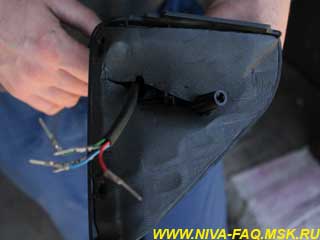

Далее пропускаем провода в отверстие, где раньше проходили тросики, ставим электромеханический поворотный механизм, направив метку «TOR» с тыльной стороны, вверх:

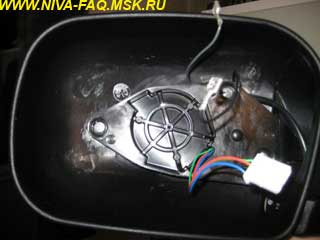

Прикручиваем окончательно механизм на четыре винта, прикручиваем три самореза, крепящие пластмассовый корпус зеркала, одеваем разъемы:

Перед тем, как защелкнуть зеркальный элемент, еще раз все проверьте: прокладку и подсоединение проводов, надежность закрутки винтов:

Перед тем, как ставить на место зеркало, проверяем работу поворотных механизмов, подсоединив провода к аккумулятору. Только после этого можно ставить зеркало.

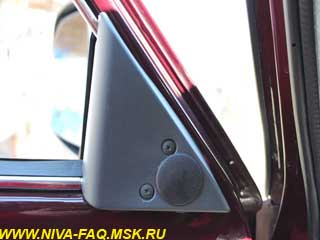

Теперь, когда ручной регулировки нет, надо заглушить отверстие в уголке двери. Можно купить от Шнивы уголки и вытащить заглушки, но мне в магазине продавец подобрал от чего-то другого заглушки. Немного расточил отверстие в уголке - и заглушки вошли как родные:

Одно зеркало готово, точно также поступаем со вторым.

Подключение зеркал

Подключал все по этой схеме:

Схема включения электроуправляемых зеркал

1 - выключатель зажигания; 2 - монтажный блок; 3 - реле включения обогревателей передних сидений; 4 - электроуправляемые зеркала; 5 - блок управления электроуправляемыми зеркалами; 6 - выключатель обогрева заднего стекла; А - к источникам питания; В - к выключателю наружного освещения; К6 -дополнительное реле; К7 - реле включения обогрева заднего стекла.

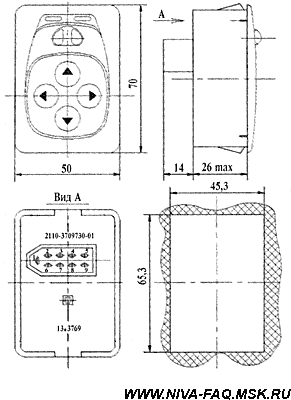

Сразу оговорюсь, схема может отличаться от той, которой пользовался я. Все дело в том, что разные блоки управления:

Поэтому свой блок я разобрал, прозвонил каждый контакт и схему переделал под свой блок, заодно и светодиоды поменял.

Сложного ничего нет, подсветку блока взял от подсветки прикуривателя, плюсовой провод на 9 контакт можно взять с обогрева стекла.

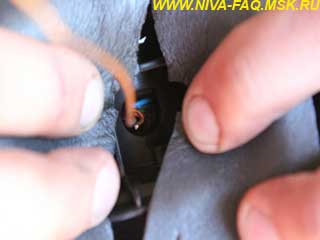

Проводку всю протягивал под торпедой в отдельных жгутах.

Блок управления разместил в туннеле пола, там есть специальное место под этот джостик:

Вот собственно и все. Всем удачи!!!

Александр Бердников aka Limonoff.

13.05.11.

* * *

Если не жалко времени и денег, то можно превратить стоковые 21214М зеркала в электро. Для этого нам понадобятся потроха от Шнивовских зеркал. Кстати, думаю, что вполне реально присобачить шнивские зеркала и целиком, забурив дверку и заглушив нижние дыры. Может так оно технически и более грамотно, учитывая пластиковый кронштейн (см. ниже). Но у меня пока рука не поднялась, посему корпуса от шнивских зеркал лежат в запасе :) А там, возможно, ДААЗ и сподобится запихать в 21214М-зеркало электропотроха - а у нас всё готово (проводка в смысле) :)

Шнивские зеркала бывают с "круглым" и "квадратным" мотор-редуктором. Нам нужен круглый, потому что он идеально подходит по посадочным местам в наше ДААЗ-овское зеркало. Но если вам попались квадратные редукторы, как мне, не унывайте. Они тоже влезут. Я, кстати, покупал шнивские зеркала новыми в магазине. ДААЗ. Есть ещё какие-то, но не могу утверждать, что ихние потроха к нам влезут. Новые зеркала оказались с пластиковым кронштейном, что есть гут, но, к сожалению, без глобального потрошения "лопух" от Шнивы присобачить к нивскому кронштейну сложно, хотя внешне они очень похожи. Впрочем фиг с ними.

Итак, разбираем зеркало Нивы. Осторожно тянем зеркальный элемент наружу - он должен выщелкнуться из опоры, выворачиваем зеркальный элемент в любую сторону так, чтобы были видны лапки-защелки (это такой большой круг). Тонкой отверткой отгибаем лапку, второй отверткой оттягиваем элемент (ну ессно аккуратно, чтоб не сломать). Отщелкнули. Далее разбираем узел джойстика в основании треугольника, чтобы вытащить тросы управления - снимаем кольцевую пружинку, снимаем кольцо, вытаскиваем джойстик и тросики. Отворачиваем три самореза, которые крепят силуминовый кронштейн к лопуху - он частично отделится от треугольника. Теперь внимание! Два из четырех винтов, крепящих опору элемента к кронштейну, посажены на злой герметик. Поэтому будьте осторожны, шлицы на винтиках слизываются моментально (да, греть бесполезно):

На фото последствия - я слизал шлицы, высверлил, забил туды торкс и благополучно свернул винту башку. Тело винта с трудом выкрутил пассатижами.

Всё, зеркало разобрано. Откладываем эту расчленёнку и приступаем к зеркалам Шнивы. Если редуктор круглый, то зеркальный элемент снимается, как и в стоковом зеркале. Если квадратный, то тогда сверху у зеркала две защелки (две такие вертикальные пластинки, которые нужно сжать. Как это произвести прям в зеркале, я так и не смог понять). Внизу две такие лапки, типа петельки (вот их я и отгибал осторожненько, хотя это, безусловно, варварство):

Отсоединили элемент, отсоединили разъёмы кабелей обогрева (ОСТОРОЖНО! Сидят они плотно, а оторвать их от нагревающей подложки запросто. Немного разожмите клемму тонкой отверткой, потом сожмёте пассатижами). В случае круглого редуктора снимаете его, как и в стоке. Квадратный редуктор крепится одним саморезом по центру:

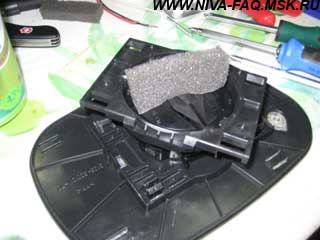

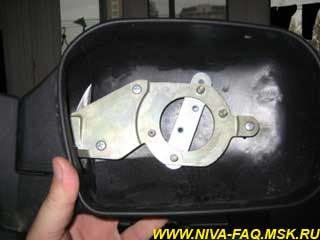

Теперь собираем наши зеркала обратно. Круглый редуктор ставится без проблем, ессно, а вот для квадратного нужно приготовить пару металлических пластинок, которые пойдут снизу кронштейна по диаметру:

Крепятся они к кронштейну винтиками от опоры, далее прикладывается редуктор, отмечаем место под центральный саморез, клеим кусочки двустороннего скотча и сажаем редутор по горизонтали в центр, по вертикали в самый низ (редуктор ложится прям между четырёх штырей-опор кронштейна) и закручиваем саморез. Собираем всё обратно, пропускаем жгуты в дыры, где был раньше трос (да, пластиковые колодки со жгута снимите, ессно, иначе не пролезет в трубку-ось. Ответные колодки для жгутов - какая-то колодка блока 2108 (треугольная) и обычная двойная на "узкие" пины.

Теперь займёмся джойстиком, это совсем просто, если вы купили как и я, придурок, десятошное стоковое уродство. Нам понадобится любая колодка с треугольным носом, в джойстике, по-моему, 13 пинов - колодку просто отпиливаем. Схема управления есть в инете, единственное только что - это сразу отделите левое зеркало от правого, чтобы потом не перетыкивать :) Подсветку джойстика (как и вообще подсветку всех управляющих клавиш) я повесил на питание джойстика (это обычно кабель №15, зажигание), обогрев на выход реле обогрева заднего стекла. Вообще тут сразу имеет смысл имплантировать или кнопку обогрева с таймером, например от Дэу Нексия (350-400 р.), или реле обогрева, например от Логана (порядка 450 р.), потому что зеркала греются довольно неплохо, и имеет смысл отсекать их через 10-15 минут (как и сделано в нормальных автомобилях).

Далее пробрасываем жгуты в двери, ставим зеркала, протаскиваем жгут джойстика к месту его установки, руками выставляем зеркальные элементы в "центральное" положение - да, кстати, имейте в виду, что любые электрозеркала можно настраивать и руками), подключаем к проводке жгут и, если в схеме не было ошибок, получаем электрозеркала (ну или сжигаем джойстик :)). Безусловно, лучше использовать джойстик от инопомойки какой-нить, он четче работает, раза в два меньше по размеру и вполне реально вписать его в дверь (у инопомоек обычно на водительской двери целый блок управления электропакетом - зеркала, ЭСП, ЦЗ. Кстати, если не ошибаюсь, довольно симпатичный такой блок у Калины. Или Приоры. Не помню. Правда стОит как десяток инопомоешных на разборе :)).

loran_, 15.12.11.
