Четыре дня назад забрал с автосалона новую Ниву (212140-111-40 2011 г.в.) с зеркалами, которые регулируются из салона. Проехал всего 150 км (на работу-с работы). Как и многим, мне не хватало диапазона регулировки правого зеркала - при перестроении приходилось тянуться в сторону пассажира и всматриваться в зеркало. С водительского места (мой рост 190) справа при максимальной регулировке видна только обочина.

Сегодня не выдержал, снял правое зеркало, принес домой и разобрал.

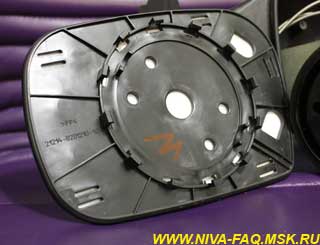

Разборку начал с зеркального элемента. Он как на Шниве. Аккуратно тонкой отверткой отгибаются пластиковые лепестки и снимается сам элемент. Ничего сложного. С обратной стороны выглядит вот так:

Вначале проверил укладку тросиков - все там нормально, тросик укоротить нельзя, все равно регулирующий элемент не увеличит диапазон регулировки. Единственный вариант ИМХО это сместить плоскость регулирующего элемента относительно плоскости кронштейна зеркала.

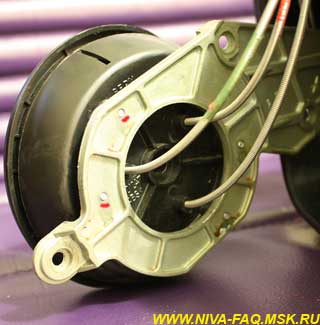

Пластиковый регулирующий элемент крепится к кронштейну четырьмя винтами М3, которые посажены на клей! Из-за клея (или краски) эти винты нормально выкрутить не смог. Греть нельзя из-за пластика регулирующего элемента.

Первый винт свернулся прямо в резьбе и выкрутился. То есть стал на 3 мм короче, а этот остаток так и остался в кронштейне с наружной стороны. На кронштейне осталось около 4 мм нормальной резьбы (там типа втулок длинных, около 7 мм). Второй винт свернулся точно по такой же схеме. На фотографии красным отметил винты которые "типа выкрутил". Дальние два винта попробовал откручивать - они сидят так же плотно, поэтому я решил их оставить в покое.

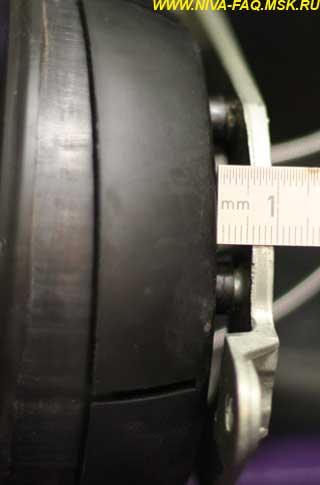

Вот такое расстояние между кронштейном и регулирующим элементом в стоке - 6 мм. Попробовал отогнуть немного регулирующий элемент - на 3-5 мм отходит нормально, дальше начинает сильно играть пластик. Решил найти и установить проставку между кронштейном и этим элементом.

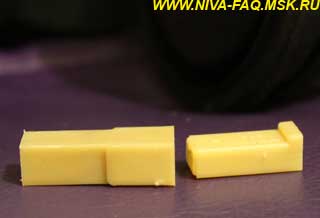

Если винты выкручиваются нормально, то можно выточить втулки и установить их между регулирующим элементом и кронштейном. Подумал, порылся в поисках подходящего элемента для "колхозного исполнения", нашел вот такой корпус клеммы:

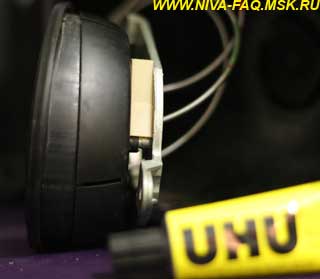

Взял детальку ту, которая слева на фото, придал форму, чтобы она плотно входила между двумя винтами и, отогнув немного регулирующий элемент от кронштейна, приклеил к нему на пару капель клея этот корпус клеммы. Получилось вот так:

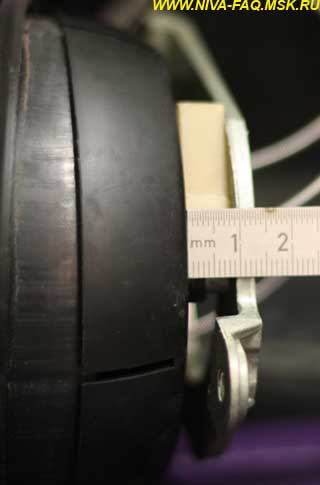

После чего экспериментальным путем подпилил свернутые ранее винты надфилем таким образом, чтобы они использовали все 4мм. оставшейся резьбы и при этом прижимали новую вставку. Затянул винты, получилось 9 мм:

Винты опять посадил на краску чтобы не откручивались. Собрал зеркало, сразу стало заметно что диапазон регулировки ушел в "нужную" сторону. Установил зеркало обратно..... КРАСОТА!!! Теперь, сидя нормально на водительском сидении, вижу правое заднее крыло. То что надо.

P. S. Как уже писал выше, если винты откручиваются нормально, можно выточить втулки. В моем варианте можно было высверлить сломанные остатки винтов, высверлить резьбы и поставить гайки стороны кронштейна. Если эти винты в оставшейся резьбе держаться не будут, то так и сделаю.

26.11.11.
