Лазерная юстировка раздатки Автор LexaK |
Сделал себе подрамник раздатки по чертежам BVV. Встал вопрос ее позиционирования. Задача: установить раздаточную коробку так, чтобы ее первичный вал был соосен вторичному валу КПП.
Была опробована следующая идея:

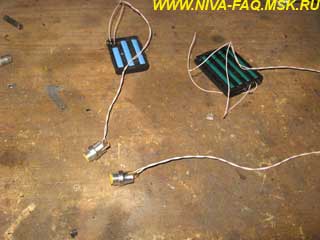

1. Берем два лазерных светодиода от китайских указок. Сооружаем питание:

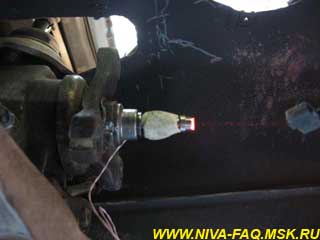

2. Крепим один лазер на хвостовик КПП с помощью пластилина:

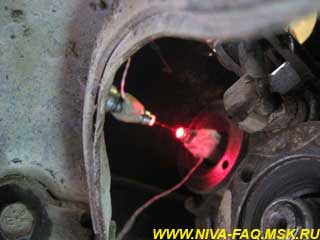

3. Центруем лазер так, чтобы при вращении вала световое пятно оставалось неподвижно:

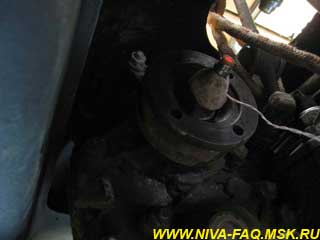

4. Крепим второй лазер на хвостовик РК и центруем его:
5. Устанавливаем РК на подрамник, подрамник – на лонжероны. Промвал не ставить.

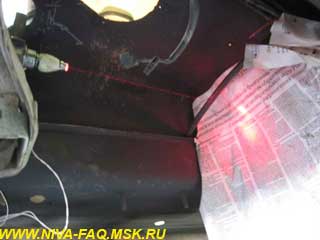

6. Юстируем положение РК взаимному положению двух световых пятен:
Если надо – подкладываем шайбы под опоры РК. Расстояние между фланцем РК и вертолетом выставить равным длине промвала (у меня 120 мм).
7. Затягиваем болты крепления опор РК к подрамнику.
8. Снимаем подрамник с РК. Крепим промвал. Устанавливаем подрамник с РК на место. У меня отверстия крепления подрамника к лонжерону выполнены круглой формы и диаметром, не позволяющим смещать его относительно лонжеронов. Поэтому, если не трогать болты, крепящие опоры РК, то установка РК будет однозначной. А для успокоения души можно сделать из толстого текстолита упоры, не позволяющие опорам РК смещаться относительно подрамника даже при ослабленных болтах.

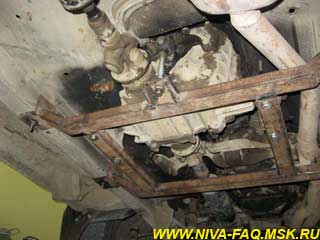

9. Вот что получилось:
08.06.08.
