Вступительная часть

Многие знают, что конструкция передних ступиц в Ниве не лишена недостатков (на деле их больше, чем достоинств). С вашего позволения я не буду их здесь расписывать, скажу только одно, если бы в момент разработки Нивы в нашей стране выпускали двухрядные подшипники, то одной недоработкой в Ниве было бы меньше :)

Благодарности :)

Респект Валере aka «Бонд, просто Бонд» за помощь советами и замечаниями, а также за тот самый пост в конфе, который подтолкнул меня на эту переделку ;) Огромнейшее спасибо всем кто помогал и просто не мешал :)

Само, собственно, действо

Часть 1 (подготовительная)

Разбираем переднюю подвеску, снимаем поворотные кулаки, вынимаем (именно, как правило, вынимаем, а не выбиваем или выпрессовываем, они оттуда сами выпадают :) ) ступицы из кулаков. Убеждаемся, что внутренняя обойма, по крайней мере внутреннего подшипника, уже провернулась на шейке ступицы. Ступица, негодная для установки штатных подшипников, будет проживать свою вторую жизнь с инородным подшипником :) Выбиваем колесные шпильки, снимаем со ступицы тормозной диск. Проверяем целостность шлицов внутри ступицы, если есть износ - ступицу лучше заменить. Проверяем состояние шейки под сальник (не принципиально). Осматриваем тормозные диски на предмет износа и трещин. Если поверхность похожа на вспаханную целину, то их можно проточить. Если есть трещины – замена. Замеряем толщину. Если она больше 10 мм, то они еще походят, если меньше, но еще не достигли 9 мм – думаем, или оставить такие, или заменить. Из кулака вытаскиваем сальники, выбиваем наружные обоймы подшипников, выбиваем шаровые (если они нормальные, то выпрессовываем), снимаем, откручиваем все с поворотного кулака, моем его чисто, вытираем тряпочкой, смотрим, что посадочные конуса под шаровые в нормальном состоянии и… отдаем токарю вместе со ступицей, чертежами и магарычем :)

Чертежи и комменты к ним

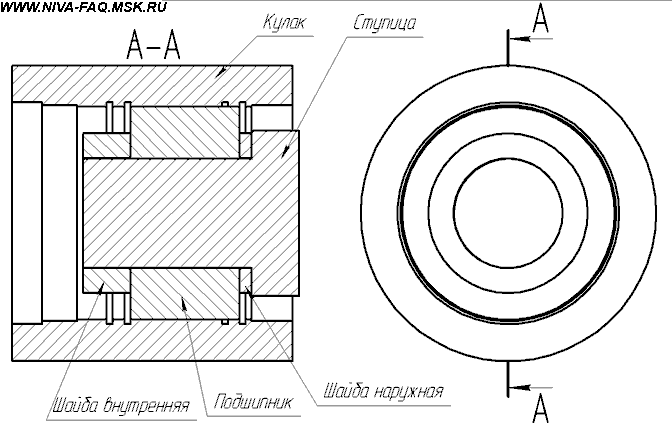

Подшипник показан условно.

Уже написал было статью, чертежи приложил… подумал… и начертил универсальный кулак для дисков с разным вылетом :)

Теперь устанавливая стопорные кольца в канавки A (смотри чертеж кулака) получаем конструкцию для дисков с вылетом 46 мм +- 11 мм. В канавки B – 52 мм +- 11 мм. Т. е. для тех, кто катается на 15 дюймовых дисках, больше подходит вариант A, для 16 дюймовых – вариант B. Можно конечно и выходить за эти допуски, но в этом случае подшипник будет работать в не совсем оптимальном режиме, читай «с перегрузкой».

Для дотошных любителей математики скажу, в варианте B ось сечения не совпадет со штатной ровно на 1 мм, на этот миллиметр была сделана поправка после сборки, т. к. тормозной диск был очень близко к тормозному суппорту с внутренней стороны.

Несколько замечаний для токаря

Читаем внимательно чертежи и комменты на них. На чертеже стандартного кулака выноской указана базовая поверхность. Все размеры при проточке канавок привязаны именно к ней. Т. е. замеряем расстояние от неё до торца кулака, после этого пересчитываем размеры уже от торца. ЭТО ВАЖНО! Кулаки отличаются по размерам, есть риск промахнуться. Внешний диаметр кулака на чертеже не соответствует действительности, поэтому не надо обольщаться, что туда можно затолкнуть «здаааровый мощный подшипник» :) Ступица начерчена без фланца и отверстия под вал ШРУСа.

Подбор запчастей

Подшипник от передней ступицы Москвича 2141, номер 256908. Лучше брать импортный, покачественней. Такой же подшипник ставился на некоторые модели иномарок. Для справки, я взял Kraft, на нем написано (не знаю, правда или нет) что маде ин ЮСА. SKF не нашел, иначе взял бы его. Стопорные кольца тоже от Москвича :) Приобретая колечки проверьте их толщину, а то мне из 4 штук одно попалось не 2 мм толщиной, а 3 мм :)

На каждую ступицу нужен один подшипник и два стопорных кольца.

Часть 2 (необязательная)

Пока снимают лишний металл с кулаков и ступиц можно покрасить тормозные щитки и суппорты в веселенькие цвета :) Например, щитки я покрасил в желтый, а суппорты – в красный :) Сейчас машинка смотрится покрасившее, ну и, типа, намек на тюнинх ;)

Часть 3 (сборочно-заключительная)

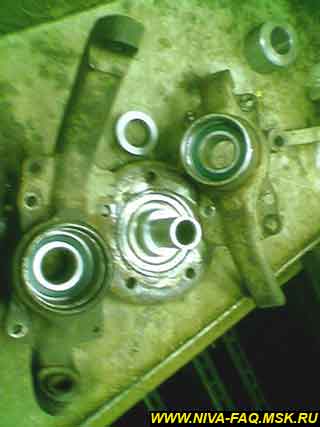

1. Забираем детальки у токаря, не забывая сказать «спасибо».

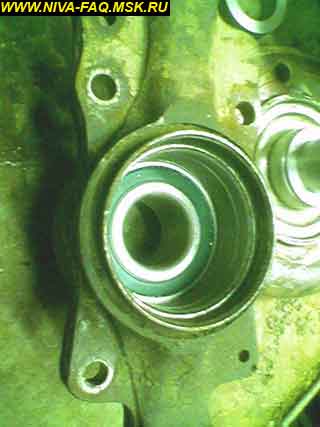

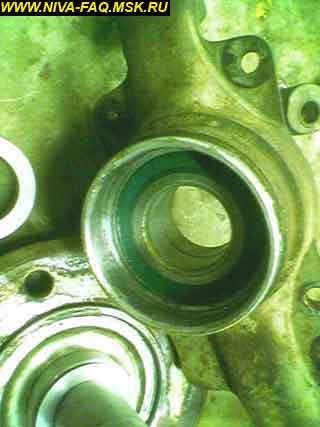

2. Кулак промываем от стружки, продуваем компрессором (чистота – залог здоровья). Монтируем на кулак тормозной щиток. ВАЖНО! После запрессовки ступицы его уже не поставить! Устанавливаем одно стопорное колечко в канавку исходя из выбранной схемы A или B. Берем винтовой съемник (или длинный болт с гайкой, их можно заказать тому же токарю) для установки подшипников на зубилах. Прессуем подшипник в кулак. ВНИМАНИЕ! Молоток в этом случае – не помощник! Ставим стопорное кольцо с другой стороны подшипника. Устанавливаем родные сальники ступицы. ВНИМАНИЕ! Забиваем их не со всей дури и до упора, а внутренний – заподлицо с посадочным гнездом, внешний – на 1-2 мм утапливаем. Упираться им не во что, поэтому работаем ВНИМАТЕЛЬНО! Закладываем под сальники Литол-24. Можно конечно не заморачиваться с этими сальниками и литолом, но ведь никто не откажется от дополнительной защиты ;)

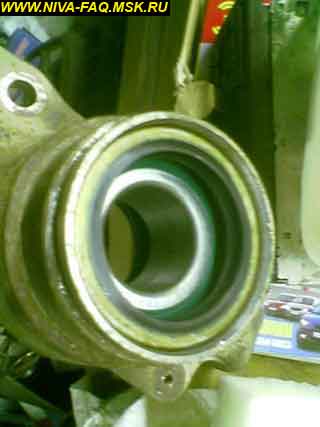

3. На ступицу монтируем тормозной диск со шпильками. Шпильки берем именно для передней ступицы (у них накатка далеко от шляпки). Утапливать шпильку удобно с помощью колесной гайки, закручивая её по шпильке. Берем собранную ступицу и надеваем на нее шайбу, узкую 4 мм, при варианте A, или универсальную 10 мм, при варианте B. ЭТО ВАЖНО! Если забыть про шайбу, то тогда придется менять подшипник, после распрессовки сальник на подшипнике безвозвратно гибнет :( БУДЬТЕ ВНИМАТЕЛЬНЫ! Тем же съемником запрессовываем ступицу в подшипник. Надеваем внутреннюю шайбу на ступицу. После запрессовки возможен небольшой люфт подшипника. Не надо отчаиваться, он пропадет, после затяжки ступичной гайки. Если не пропадет, значит вам попался некачественный подшипник, тогда всю работу придется повторить еще раз :( Или ездить с этим люфтом.

4. Далее собираем все в обратной последовательности, как разбирали. Монтируем шаровые, тормозной суппорт, устанавливаем кулак на машинку и т. д. Не забываем проконтролировать состояние тормозных колодок. Ступичную гайку пока подтягиваем, затяжка будет позже.

5. После того, как поставили машинку на колеса, затягиваем ступичную гайку моментом 28 кгс^.м. (вроде по мануалу на АЗЛК 18-20 кгс^.м., но это спорно, подробности читаем в журнале ЗР. Представляю, какие эмоции испытывает при этом человек, который привык на Ниве регулировать подшипники. Гайку можно законтрить. Как показала практика, это не обязательно делать, они и так не откручиваются. Но лучше все равно законтрить, чтобы мне потом не икалось ;)

Эпилог

Садимся в Нивку и едем кататься :) Наслаждаясь «затихшими» подшипниками и адекватными тормозами :)

Все комментарии и предложения излагаем по почте masterhome@mail.ru или на форуме "Нива 4х4".

Нисколько не претендующий на авторское право, один из многих, кто сделал такую переделку, при этом не поленился сделать чертежи ;)

Алексей Дедюхин aka MasterHome.

Комплект чертежей в формате .gif: в zip-архиве (270 Кб) и в tar.gz-архиве (270 Кб).

По запросу автор может выслать файлы для Компаса.

Автор приносит извинения за качество: снимки делались телефоном.

25.12.04.
