В автомашины ВАЗ-21213/4 устанавливались два типа комбинаций приборов (КП), полностью совместимых по габаритно-присоединительным размерам и подключению. Примерно до 1998 года ставилась КП производства Венгрии, а в настоящее время -  владимирская (производитель ООО "Автоприбор").

Венгерская КП состоит из отдельных приборов со своими шкалами. Зазоры между шкалами легко обнаружить, хотя они и не бросаются в глаза. У владимирской КП черная пластина со шкалами - общая для всех приборов. На фотографиях в этой статье изображена владимирская панель.

Надо заметить, что фотографии делались в процессе работы по регулировке показаний датчика уровня топлива, т. е. попутно, а не специально. При выполнении ремонтных работ с разборкой комбинации приборов статья будет дополнена.

Снятие комбинации приборов

Предупреждение. Обязательно выключите зажигание, еще лучше - снимите клемму с аккумулятора! Печатная плата на задней стороне комбинации приборов ничем не защищена. Если печатные проводники закоротить на массу автомобиля, может произойти их выгорание. Особенно неприятно, если такое выгорание произойдет на обратной, невидимой поверхности печатной платы - для ремонта потребуется полная разборка КП.

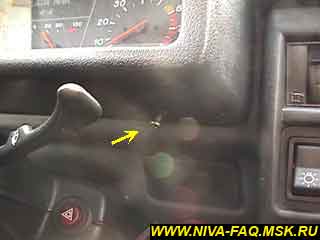

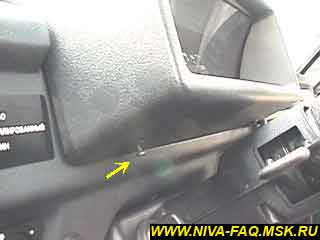

Отвинтить два самореза на нижней поверхности обрамления КП:

Обрамление снизу свободно:

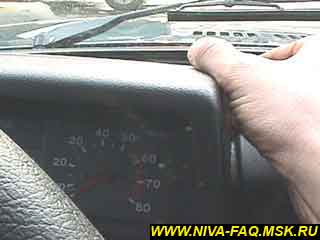

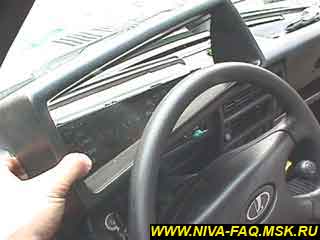

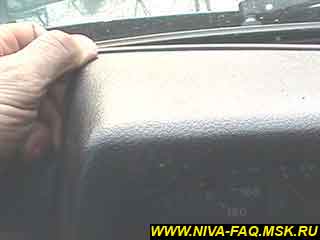

Захватить обрамление справа и слева и потянуть на себя, чтобы снять его с защелок в верхней части проема:

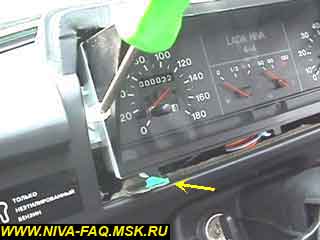

Отвинтить справа и слева от КП два капроновых винта. Можно сделать это или отверткой под крест, или ключом:

Внимание! Проверьте, выключено ли зажигание или снята ли клемма с аккумулятора! Ниже комбинации приборов из проема торпеды торчат два стальных кронштейна крепления обрамления КП. Были случаи выгорания проводников печатной платы из-за короткого замыкания на эти кронштейны (стрелка на фото вверху).

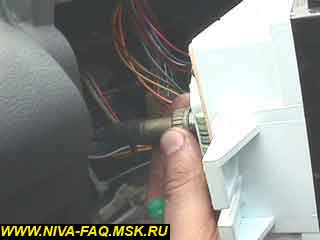

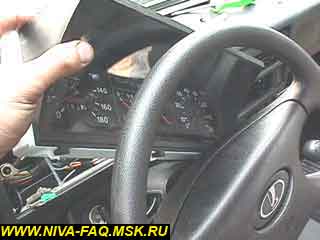

Немного выдвинуть панель, просунуть за нее руку и отвинтить гайку троса спидометра:

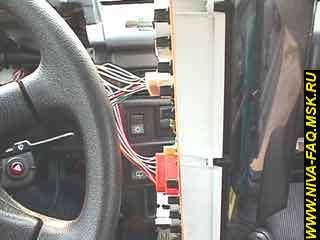

Вынуть панель и повернуть ее:

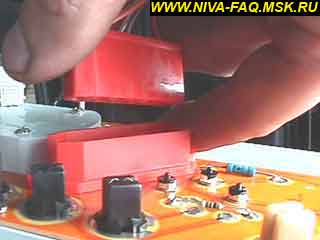

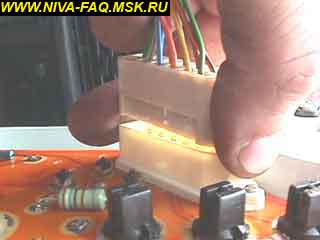

Отстыковать разъемы:

Дальнейшая разборка КП ведется на столе.

Снятие козырька с защитным стеклом

Снять ручку сброса суточного одометра:

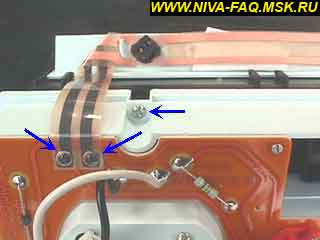

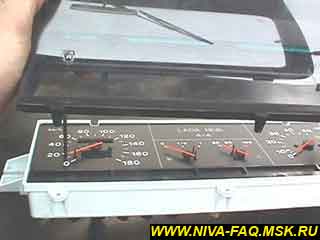

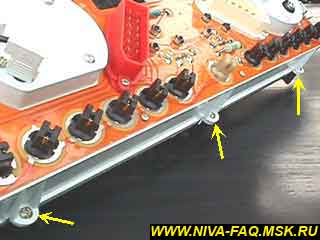

Отвинтить гибкий шлейф подсветки и саморезы крепления козырька с защитным стеклом, снять козырек:

Снятие и установка стрелок

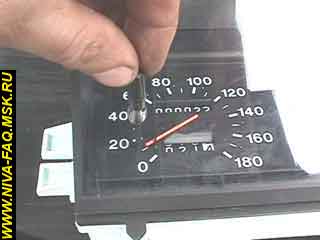

Стрелки снимаются и устанавливаются при разборке комбинации приборов для снятия шкалы, а также для изменения показаний приборов, если ранее они (стрелки) были установлены неправильно. Можно подвести под стрелку около ее оси широкую плоскую отвертку, подложив с нижней стороны тонкую ткань, чтобы не поцарапать шкалу. Но можно снимать стрелки и просто рукой (осторожно - не сломайте ось!):

Для установки стрелок подключите разъемы и поставьте КП на свое место - на показания приборов влияет положение панели относительно вертикали:

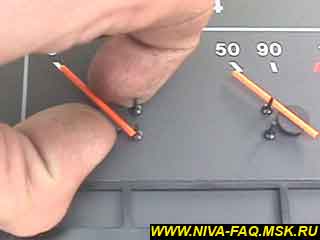

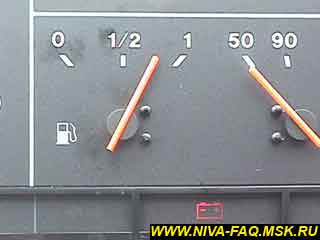

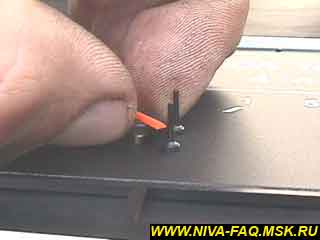

Наденьте клемму на аккумулятор и включите зажигание. Правильно поставить стрелку можно только в случаях, когда прибор должен показывать заведомо известное значение. Для тахометра такое положение - ноль. Для индикатора температуры это 90^о на прогретом двигателе. Для датчика уровня топлива перед установкой стрелки лучше залить полный бак. Поставьте стрелку на ось, поверните в правильное положение и нажатием пальца посадите на ось.

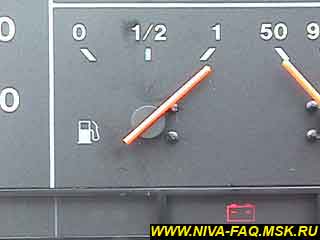

Возможно, потребуется сделать несколько попыток:

Со спидометром несколько сложнее: у стоящей машины стрелка лежит на ограничителе и показывает 10 км/ч. Нужно поступить следующим образом: начать одевать стрелку так, чтобы она показывала на ноль, затем повернуть ее вместе с осью по часовой стрелке, чтобы обойти ограничитель, и посадить до конца.

Прежде, чем вынуть КП из проема торпеды, выключите зажигание или снимите клемму с аккумулятора!, Для сборки КП снимите ее и отстыкуйте разъемы.

Сборка и установка комбинации приборов

Сборка и установка КП производится в обратном порядке. Нюансы, на которые нужно обратить внимание, указаны ниже.

Убедитесь, что зажигание выключено или снята клемма с аккумулятора!

При подключении шлейфа подсветки нужно проследить, чтобы между металлическими полосками шлейфа не возникло замыкания, иначе будет, как в статье Погасла подсветка комбинации приборов.

Разъемы перепутать трудно: они разного цвета, но возможно, т. к. они одинаковы по форме.

С тросом спидометра нужно обращаться аккуратно и не допускать его резких перегибов. Было несколько случаев, когда центральная жила троса ломалась после снятия-установки комбинации приборов.

КП в проем торпеды поставьте так, чтобы она стояла посередине.

Пластиковые втулки под саморезы крепления обрамления (втулка показана стрелкой) поставьте против середины отверстий в кронштейнах:

Обрамление одевать так: из нормального положения немного наклонить от себя, вставить верхний край в защелки торпеды, затем опустить и привинтить саморезами снизу.

Типичный дефект КП

У владимирской КП часто происходит выгорание печатного проводника, по которому идет питание от контакта A2 к тахометру и лампочкам правой (со стороны водителя) половины панели. При этом тахометр не работает и указанные лампочки не горят. Проблема в том, что этот печатный проводник идет по невидимой стороне основной печатной платы КП. Чтобы в этом удостовериться, прозвоните тестером цепь между контактом A2 и шиной питания лампочек. Если эта цепь не звонится, просто снимите корпус разъема (нужно отвинтить два самореза) и припаяйте проводник между указанными цепями. Этот проводник должен звониться также с клеммой "+" тахометра - при необходимости припаяйте еще одну перемычку.

Вероятную причину такого выгорания назвала в письме Cockchafer:
"Мне тут двигали трехрычажный переключатель вверх по колонке, в результате провода, проходящие штатно от него внизу колонки, были перебиты болтом карданчика рулевой колонки (идиоты, а не конструкторы: разве нельзя было сразу вверху колонки проложить!?). Из-за этого вылетал второй предохранитель, но это все понятно и это все ерунда. Самое интересное то, что когда я переложила провода поверх колонки, вырубилась половина приборки (тахометр и лампы заряда батареи, давления масла и тормозухи), из-за чего перестал опять пускаться генератор (тоже гениальная весчь: завязать пуск генератора на горение лампочки!). Я, конечно, подумала, что это опять провода, все излазила, но приборка так и не заработала.
А собака порылась как оказалось вот в чем: из-за перенапряга сети перегорела плюсовая дорожка на самой плате приборки.
Я собственно вот почему пишу: такой трабл после перебития проводов, наверное, закономерность, т. к. точно такая же картина была и у Дика в свое время".

Другая возможная причина - монтаж/демонтаж КП при включенном зажигании. Такие случаи тоже были, поэтому обратите внимание на предупреждения, сделанные красным шрифтом.

ALER, Володюшка. 06.04.03.

Дополнение от 10.08.05.

Еще один дефект комбинации приборов описан shs_sf в статье Горит лампа АКБ. Заряда нет, потом есть.
