Переборка КПП
Автор Володюшка

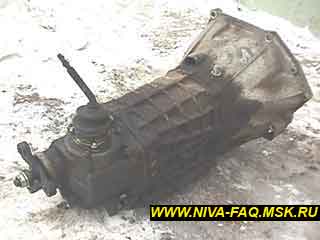

Пятиступенчатая коробка переключения передач Нивы (21074-1700005-40) создана на базе КПП 2107 и отличается от нее незначительно. Отсутствует центрирующее и стопорное кольца на конце вторичного вала. Вот хвостовик классической КПП:

Нет также привода троса спидометра, соответственно, внутри КПП вместо шестерни для привода спидометра, установлена дистанционная втулка. Есть ещё незначительное отличие - фланец подшипника вторичного вала. На классике этот фланец удерживает подшипник и ось промежуточной шестерни заднего хода. На Ниве фланец удерживает только подшипник вторичного вала, а ось притянута гайкой к картеру КПП. Других отличий нет, поэтому при ремонте КПП от классики также можно смело руководствоваться этой статьёй.

Устройство и принцип действия коробки можно посмотреть в иллюстрированном альбоме.

В автомобилях семейства Нива этот агрегат, пожалуй, наиболее часто выходит из строя, что и подвигло автора на создание статьи.

Идея статьи долго вынашивалась. Я давно начал собирать дефектные узлы и детали, ставшие причиной выхода из строя коробки передач. Работа над статьёй заняла полтора месяца. За это время отремонтировано 7 КПП и от каждой взято немножко материала для FAQ. Сделано 396 фото цифровым и 46 пленочным аппаратами.

Основой статьи стала переборка КПП с машины staTOOs'a:

Хочу выразить ему благодарность за безвозмездно предоставленный агрегат.

Причиной неисправности его КПП был классический случай - отвинтившаяся гайка хвостовика:

Я снимал, перебирал, ставил на место КПП и комментировал свои действия. ALER, еле-еле успевая за мной, конспектировал материал на ноутбуке и фотографировал. Там, где я щёлкал клювом с комментарием, ALER быстренько формулировал мысль:-). За что ему большое спасибо!

Еще выражаю ALER'у большую благодарность за огромный вклад и помощь в подготовке статьи, обработке фотографий, редактировании всего материала и за его терпение ко мне.

Также хочу поблагодарить продавца запчастей Андрея за помощь в поиске по рынку некондиционных железок:

Кстати, занятие это оказалось сложным. Раньше, этак в году 98-99, их даже искать не надо было: лежали на каждом прилавке, было трудно найти хорошую запчасть. Теперь же ситуация изменилась, что, собственно, радует меня.

* * *

Внимание! Важное предупреждение!

Если при сливе масла перед ремонтом КПП вы обнаружили, что масла крайне мало, такую КПП рекомендую не ремонтировать. Задушите жабу в зародыше (или наоборот - послушайтесь ее) и купите новую коробку - так будет дешевле, и машина быстрее "встанет на ноги".

Мой недавний случай тому пример. Владелец машины утаил от меня, что ездил некоторое время без масла в коробке. Когда он это обнаружил, было уже поздно. Естественно, после этого он стал регулярно следить за уровнем масла, каждый раз подливая его, и перед ремонтом я слил из КПП ровно столько масла, сколько и должно было быть. В результате, ремонт этой КПП обошёлся для него дороже новой с установкой, а для меня большим геморроем. Мне пришлось трижды снимать и ставить ее, каждый раз заменяя запчасти, пока я не определил истинную причину шума - недопустимый износ всех шестерён.
Масло вытекало из неё ручьём из-за того, что сломалось и порезало сальник пружинное кольцо подшипника первичного вала:

* * *

Обилие иллюстративного материала сделало объем статьи очень большим. Для удобства читателей было решено разбить ее на несколько самостоятельных разделов в соответствии с этапами работы. Например, начать следует с Таблицы дефектов, изучение которой позволит с той или иной степенью вероятности определить причину неисправности по ее внешнему проявлению.

Таблица дефектов

Демонтаж КПП

Разборка КПП

Дефектовка деталей и узлов

Выбор и покупка запчастей

Сборка КПП

Установка КПП

Удачи всем и каждому! Шершавой дорожки и меньше поломок!

Володюшка, 13.03.03.

От Ведущего FAQ. На сайт добавлен перевод этой группы статей на испанский язык, сделанный Alejoint (порядок статей тот же):

La tabla de defectos - pdf-файл объемом 435 Кб, оригинал перевода.

El demontaje de la caja de cambios - pdf-файл объемом 423 Кб, оригинал перевода.
